TPS5435x 是一款中等輸出電流同步降壓 PWM 轉換器，具有集成高側 MOSFET 和用于可選低側外部 MOSFET 的柵極驅動器。功能包括高性能電壓誤差放大器，可在瞬態條件下實現最佳性能。TPS5435x 具有欠壓鎖定電路，可在輸入電壓達到預設值之前防止啟動;內部慢啟動電路，用于限制浪涌電流;以及指示有效輸出條件的電源良好輸出。同步功能可配置為輸入或輸出，以便輕松實現 180° 異相同步。

TPS5435x 器件采用耐熱增強型 16 引腳 TSSOP （PWP） PowerPAD? 封裝。TI 提供評估模塊和 SWIFT? Designer 軟件工具，以幫助快速實現高性能電源設計，以滿足緊迫的設備開發周期。
*附件：tps54357.pdf

特性

• 100 mΩ、4.5A 峰值 MOSFET 開關，可在 3A 連續輸出電流下實現高效率
• 使用外部低側 MOSFET 或二極管
• 固定輸出版本 — 1.2V/1.5V/1.8V/2.5V/3.3V/5.0V
• 內部補償低零件數量
• 與外部時鐘同步
• 180°異相同步
• 寬 PWM 頻率 — 固定 250 kHz、500 kHz 或可調 250 kHz 至 700 kHz
• 內部慢啟動
• 負載受峰值電流限制和熱關斷保護
• 可調欠壓鎖定
• 16引腳TSSOP PowerPAD?封裝
• 應用
  • 工業和商業低功耗系統
  • 液晶顯示器和電視
  • 計算機外圍設備
  • 高性能 DSP、FPGA、ASIC 和微處理器的負載點調節

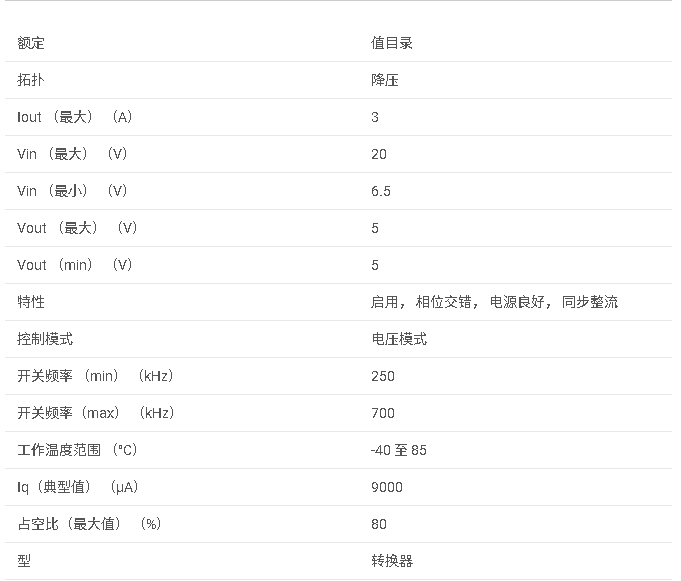

參數

?1. 產品概述?
TPS5435x是德州儀器（TI）推出的中功率輸出同步降壓PWM轉換器系列，集成高端MOSFET和可選低端外部MOSFET驅動。關鍵特性包括：

• ?輸入電壓范圍?：4.5V至20V（TPS54352-6）或6.65V至20V（TPS54357）。
• ?輸出電流?：連續3A，峰值4.5A。
• ?固定輸出電壓選項?：1.2V/1.5V/1.8V/2.5V/3.3V/5.0V。
• ?封裝?：16引腳TSSOP PowerPAD?，優化散熱性能。

?2. 核心功能?

• ?高效同步整流?：集成100mΩ高端MOSFET，支持外部低端MOSFET或肖特基二極管配置。
• ?頻率靈活性?：
  • 固定250kHz（RT接地）或500kHz（RT懸空）。
  • 外部電阻可調范圍250kHz至700kHz。
• ?180°反相同步?：SYNC引腳支持主從設備相位同步，降低輸入電容需求。
• ?保護機制?：
  • 峰值電流限制（4.5A典型值）和熱關斷（165°C觸發）。
  • 欠壓鎖定（UVLO）和電源就緒（PWRGD）指示。

?3. 典型應用?

• ?工業與消費電子?：LCD顯示器、電視、計算機外設。
• ?點負載穩壓?：DSP、FPGA、ASIC和微處理器供電。
• ?多電壓軌系統?：支持時序控制（如3.3V與1.8V組合設計）。

?4. 設計要點?

• ?輸入電容?：需低ESR陶瓷電容（≥10μF）靠近VIN引腳。
• ?輸出濾波器?：
  • 電感值范圍6.8μH至47μH（根據KIND系數調整）。
  • 混合電容方案（如電解電容+陶瓷電容）優化紋波和穩定性。
• ?布局建議?：
  • PowerPAD必須焊接至PCB散熱層，建議3x3英寸銅平面。
  • 高頻路徑（如PH節點）需縮短以減少寄生效應。

?5. 性能數據?

• ?效率?：12V輸入、3.3V輸出時達95%（500kHz開關頻率）。
• ?熱性能?：θJA=42.1°C/W（帶焊料），支持滿負載工作。

?6. 文檔結構?

• ?電氣特性表?：詳細參數（如UVLO閾值、慢啟動時間）。
• ?典型電路圖?：包含12V轉3.3V、多電壓軌時序控制等示例。
• ?封裝信息?：尺寸、焊盤布局及回流焊溫度曲線。

?附件說明?
當前文檔為TI官方數據手冊（SLVS519A），包含完整規格、設計公式及測試波形，適用于工程師快速實現高性能電源設計。
