引言

隨著高品質音頻體驗需求的不斷增長，音頻解碼器固件的性能和功能成為決定音頻設備品質的關鍵因素。本文將介紹一款基于XMOS XU316技術的高性能USB HiFi音頻解碼器固件——HF83311_VC1/HF83311Q_VC1，這是一款專為USB HiFi音頻應用設計的軟件解決方案。

產品概述

HF83311_VC1/HF83311Q_VC1是一款運行在A316-Mini-V1模組上的高性能USB HiFi音頻解碼器固件，支持高達PCM 768KHz/DSD512的音頻格式。作為一款軟件產品，它通過與硬件模組的完美結合，為音頻設備提供了卓越的音頻處理能力。

該固件支持多種標準音頻格式，包括USB Audio Class 1.0/2.0接口，并提供多種輸入輸出模式，包括USB輸入/I2S輸出以及USB輸入/S/PDIF輸出，滿足不同應用場景的需求。

技術特性

核心功能

• 高解析度音頻支持：支持高達768kHz的輸入和輸出采樣率
• DSD格式支持：完整支持DSD64/128/256/512格式
• MQA解碼支持：HF83311Q_VC1型號支持MQA解碼
• 高性能采樣率轉換：內置SSRC和ASRC模塊，支持不同接口間、不同采樣率之間的轉換
  • SSRC指標：THD+N (@1kHz, 0dBFs) < -130dB，SNR: > 140dB
  • ASRC指標：THD+N (@1kHz, 0dBFs) < -130dB，SNR: > 135dB
• 多位深支持：支持16-32bit音頻數據格式
• 數字輸出：支持S/PDIF輸出

接口支持

• USB音頻輸入：支持UAC 1.0和UAC 2.0協議
• I2S主模式音頻輸出：提供高品質數字音頻輸出
• S/PDIF音頻輸出：支持標準S/PDIF數字音頻輸出
• UART配置接口：便于系統集成和參數調整

系統兼容性

• 多平臺支持：兼容Windows、Linux、Android、macOS和iOS等多種操作系統
• 驅動支持：UAC 2.0協議，支持ASIO驅動
• 固件升級：支持通過USB升級固件
• HID支持：支持HID，可以通過HID升級MCU固件

固件與硬件模組關系

HF83311_VC1/HF83311Q_VC1固件是專為A316-Mini-V1硬件模組設計的軟件產品。A316-Mini-V1是一款基于XMOS XU316芯片的音頻處理模組，尺寸為13mm x 13mm，提供了3.3V/1.8V/0.9V的工作電壓和16MB的Flash存儲空間。

固件與硬件模組的關系可以理解為：

• 硬件模組（A316-Mini-V1）：提供物理計算平臺、接口和存儲空間
• 固件（HF83311_VC1/HF83311Q_VC1）：運行在模組上的軟件，實現具體的音頻處理功能

通過將HF83311_VC1/HF83311Q_VC1固件燒錄到A316-Mini-V1模組，可以快速構建一個功能完整的USB HiFi音頻解碼器，無需進行復雜的軟件開發工作。

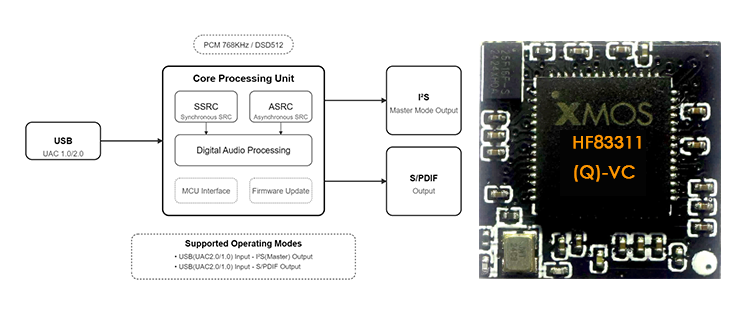

輸入輸出模式

HF83311_VC1/HF83311Q_VC1固件支持多種輸入輸出模式，滿足不同應用場景的需求：

1. USB(UAC2.0) in-I2S(Master) out：USB輸入，I2S輸出，UAC2.0
2. USB(UAC1.0) in-I2S(Master) out：USB輸入，I2S輸出，UAC1.0
3. USB IN(UAC2.0)-SPDIF OUT：USB輸入，S/PDIF輸出，UAC2.0

這些模式可以通過配置接口進行切換，為產品設計提供了靈活性。

應用場景

HF83311_VC1/HF83311Q_VC1固件適用于多種應用場景：

• USB HiFi解碼器：構建高品質USB音頻解碼設備
• USB HiFi音頻接口：連接計算機與專業音頻設備
• USB HiFi數字播放器：開發高解析度音頻播放設備
• USB便攜HiFi解碼器：開發便攜式高品質音頻解碼設備

技術支持與開發資源

為了支持開發者基于HF83311_VC1/HF83311Q_VC1固件進行產品開發，提供了完整的技術文檔和開發工具：

• 數據手冊：詳細的技術規格和使用說明
• 模組數據手冊：A316-Mini-V1模組的詳細技術資料
• 產品配置協議：XU316 USB HiFi解碼器標準產品配置協議
• 調試工具：便于產品開發和測試的專業工具
• 驅動程序：支持多種操作系統的USB驅動

結語

HF83311_VC1/HF83311Q_VC1作為一款專業的USB HiFi音頻解碼器固件，通過與A316-Mini-V1硬件模組的結合，為音頻產品開發提供了一個高性能、易于集成的解決方案。其高解析度音頻支持、多種接口兼容性和靈活的配置選項，使其成為開發高品質音頻設備的理想選擇。

通過使用這款固件產品，開發者可以專注于硬件設計和產品差異化，而無需投入大量資源進行復雜的音頻軟件開發，從而加速產品上市時間并提高產品質量。

注：本文介紹的HF83311_VC1/HF83311Q_VC1是一款專業音頻解碼器固件，適用于有特定音頻開發需求的開發者和研究人員。
