LM2734x 和 LM2734x-Q1 穩壓器是單片、高頻、PWM 降壓型 DC-DC 采用 10 引腳 WSON 和 10 引腳 MSOP-PowerPAD 封裝的轉換器。它們包含所有活動功能 提供本地 DC-DC 轉換，具有快速瞬態響應和精確調節 盡可能小的PCB面積。
*附件：lm27341.pdf

LM2734x 和 LM2734x-Q1 的外部元件最少，易于使用。這 能夠分別驅動 1.5A 或 2A 負載，內部 150mΩ NMOS 開關可實現以下結果 可用的最佳功率密度。世界一流的控制電路允許低至低至 65 ns，從而支持極高的轉換。開關頻率在內部 設置為 2 MHz，可在 1 至 2.35 MHz 之間同步，從而允許使用極小的表面 安裝電感器和片式電容器。即使工作頻率非常高，效率 高達 90% 很容易實現。包括外部關斷功能，具有超低關斷功能 電流為 70 nA。LM2734x 和 LM2734x-Q1 使用峰值電流模式控制和內部 補償，可在廣泛的工作條件下提供高性能調節。 其他功能包括內部軟啟動電路，可逐脈沖減少浪涌電流 電流限制、熱關斷和輸出過壓保護。

特性

• 節省空間的 3 mm × 3 mm 10 引腳 WSON 和 MSOP-PowerPAD 封裝
• 寬輸入電壓范圍：3 V 至 20 V
• 寬輸出電壓范圍：1 V 至 18 V
• LM27341提供 1.5A 的最大輸出電流
• LM27342提供2A最大輸出電流
• 高開關頻率：2 MHz
• 頻率同步：1 MHz < f 西 南部 < 2.35 兆赫
• 150mΩ NMOS開關，帶內部自舉電源
• 70nA 關斷電流
• 內部基準電壓源精度為1%
• 峰值電流模式、PWM工作
• 熱關斷
• LM27341-Q1 和 LM27342-Q1 符合 AEC-Q100 1 級標準，采用汽車級流程制造

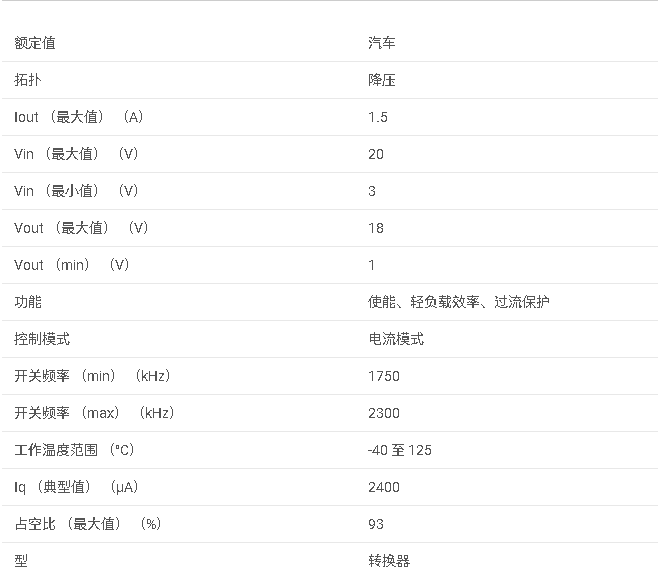

參數

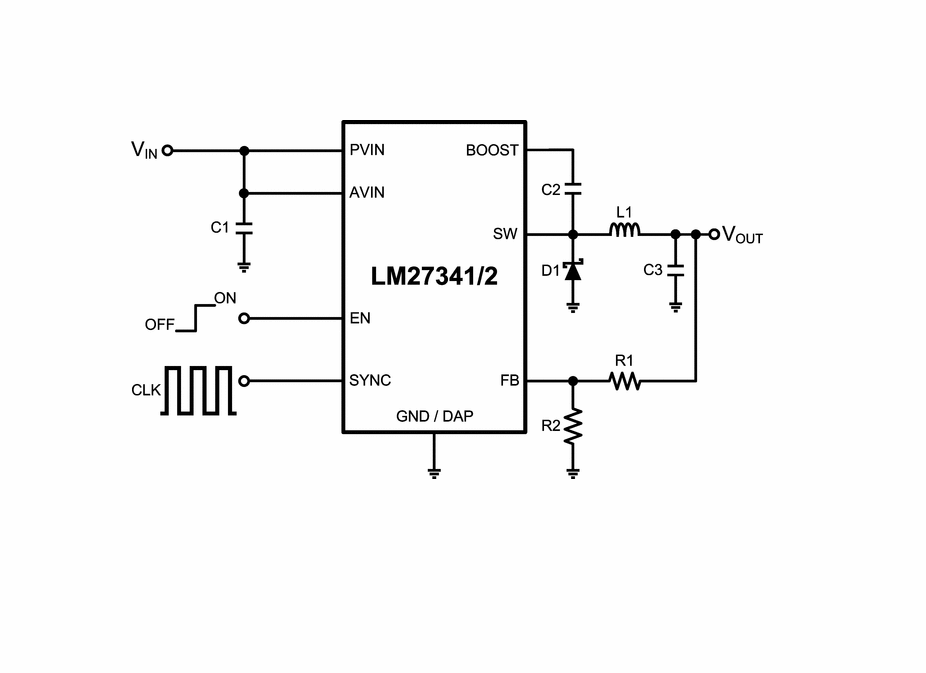

方框圖

?1. 產品概述?
LM2734x（包括LM27341/42及車規級LM27341-Q1/42-Q1）是德州儀器（TI）推出的高頻PWM降壓穩壓器，具有以下核心特性：

• ?輸入電壓范圍?：3V至20V，支持寬輸出范圍（1V至18V）
• ?輸出電流?：LM27341為1.5A，LM27342為2A
• ?開關頻率?：默認2MHz（可同步至1MHz–2.35MHz）
• ?封裝?：10引腳WSON（3mm×3mm）和MSOP-PowerPAD，適合緊湊設計

?2. 關鍵特性?

• ?高效能?：效率高達90%，集成150mΩ NMOS開關
• ?頻率同步?：支持外部時鐘同步，避免EMI干擾
• ?保護功能?：過壓保護（OVP）、欠壓鎖定（UVLO）、熱關斷（165°C觸發）
• ?低功耗?：關斷電流僅70nA

?3. 典型應用場景?

• 本地12V至核心電壓轉換
• 汽車電子（AEC-Q100 Grade 1認證）
• USB供電設備、DSL調制解調器
• HDD核心電源

?4. 設計要點?

• ?電感選擇?：需考慮紋波電流（推薦比值0.2–0.4）和飽和電流
• ?輸入/輸出電容?：建議MLCC（X7R/X5R材質），最小22μF輸出電容
• ?布局優化?：優先縮短高頻電流路徑，加強地平面連接

?5. 效率與熱管理?

• 損耗來源：開關損耗（主導低負載）、導通損耗（主導高負載）
• 熱阻（RθJA）示例：
  • MSOP-PowerPAD：35.3°C/W（4層板優化布局）
  • WSON：30.7°C/W（同條件）

?6. 文檔結構?

• ?第1–3節?：特性與描述
• ?第4–6節?：電氣參數與典型曲線
• ?第7–8節?：功能詳解與設計指南
• ?第9–12節?：布局建議、封裝信息及支持資源

?附件說明?
當前附件為完整數據手冊（lm27341.pdf），包含詳細參數表、典型電路圖及材料清單（BOM）示
