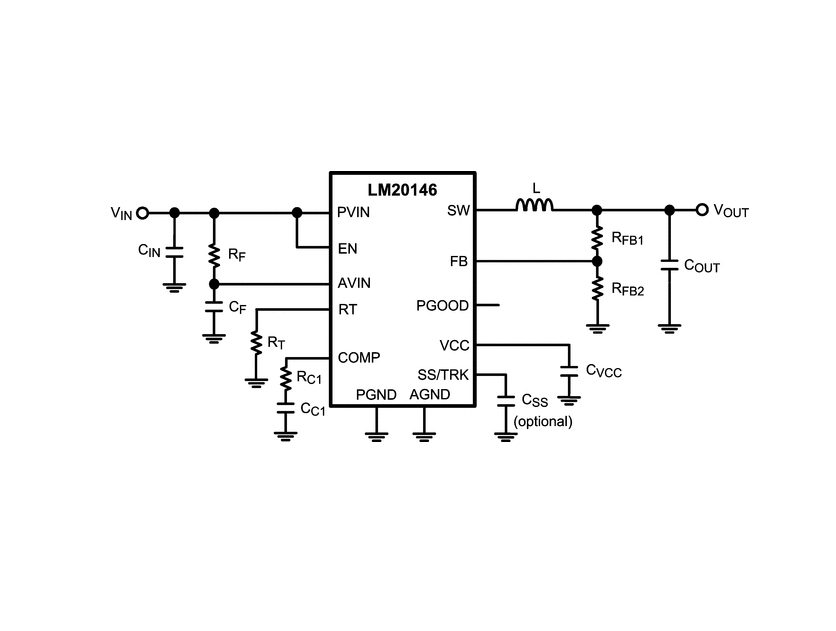

LM20146 是一款功能齊全的可調頻率同步降壓穩壓器，能夠 提供高達 6A 的連續輸出電流。電流模式控制環路可進行補償 幾乎可以與任何類型的輸出電容器保持穩定。在大多數情況下，補償設備 只需要兩個外部組件，提供最大的靈活性和易用性。該設備是 經過優化，可在 2.95V 至 5.5V 的輸入電壓范圍內工作，使其適用于寬 各種低壓系統。
*附件：lm20146.pdf

該器件具有內部過壓保護 （OVP） 和過流保護功能 （OCP） 電路，以提高系統可靠性。精密使能引腳和集成 UVLO 允許 要嚴格控制和排序的設備的開啟。啟動浪涌電流 受內部固定和外部可調軟啟動電路的限制。故障檢測 和電源排序可通過集成電源良好電路實現。

LM20146 專為在多軌電源架構中良好工作而設計。輸出 該器件的電壓可以配置為使用 SS/TRK 引腳跟蹤更高電壓的軌。如果 LM20146 的輸出在啟動時是預先偏置的，它不會將輸出拉低。

該設備的頻率可以通過連接 250 kHz 至 750 kHz 進行調整 從 RT 引腳到地的外部電阻器。

LM20146 采用 16 引腳 HTSSOP 封裝，帶有外露焊盤，可以 焊接到 PCB，無需笨重的散熱器。

特性

• 輸入電壓范圍 2.95V 至 5.5V
• 精確的電流限制可較大限度地減小電感器尺寸
• 97% 峰值效率
• 可調開關頻率（250 kHz 至 750 kHz）
• 16mΩ 和 20mΩ 集成 FET 開關
• 啟動至預偏置負載
• 輸出電壓跟蹤
• 峰值電流模式控制
• 可調輸出電壓低至 0.8V
• 具有外部電容器的可調軟起動
• 具有遲滯的精密使能引腳
• 集成 OVP、UVLO、電源正常和熱關斷
• 16 引腳 HTSSOP 裸露焊盤封裝

參數

方框圖

1. 產品概述

LM20146 是一款由德州儀器（Texas Instruments）生產的可調頻率同步降壓穩壓器，專為低電壓系統設計。該器件能夠提供高達6A的連續輸出電流，并支持2.95V至5.5V的輸入電壓范圍，使其適用于高性能DSP、FPGA、ASIC和微處理器等應用。

2. 主要特性

• ?輸入電壓范圍?：2.95V至5.5V
• ?最大輸出電流?：6A
• ?高效率?：峰值效率可達97%
• ?可調開關頻率?：250kHz至750kHz
• ?集成FET開關?：提供16mΩ和20mΩ兩種選項
• ?軟啟動功能?：通過外部電容調整啟動時間
• ?輸出電壓跟蹤?：支持輸出電壓跟蹤外部電壓源
• ?保護功能?：內置過壓保護（OVP）、過流保護（OCP）、欠壓鎖定（UVLO）和熱關斷功能
• ?精密使能引腳?：帶有遲滯的精密使能引腳，支持精確的電源排序
• ?小型封裝?：采用16引腳HTSSOP封裝，帶有裸露散熱焊盤

3. 應用領域

• 高性能DSP、FPGA、ASIC和微處理器供電
• 寬帶、網絡和光通信基礎設施

4. 功能框圖

功能框圖展示了LM20146的內部結構，包括誤差放大器、PWM比較器、振蕩器、軟啟動/跟蹤引腳、使能引腳、功率好（PGOOD）引腳、過壓和欠壓保護電路等關鍵組件。

5. 電氣特性

• ?反饋引腳電壓?：0.8V（典型值）
• ?負載調整率?：0.08%/A（典型值）
• ?開關電流限制閾值?：8.5A（典型值，VIN=3.3V）
• ?高側開關導通電阻?：27mΩ（典型值，ISW=3.5A）
• ?低側開關導通電阻?：23mΩ（典型值，ISW=3.5A）
• ?熱關斷閾值?：約160°C

6. 典型性能特性

文件提供了LM20146在不同條件下的典型性能特性曲線，包括效率隨負載電流的變化、FET電阻隨溫度的變化、誤差放大器增益隨頻率的變化等。

7. 設計指南

設計指南部分詳細介紹了如何選擇外部元件（如電感、輸出電容、輸入電容等）以構建功能完備的電源供應電路。指南還涵蓋了如何設置輸出電壓、調整工作頻率、進行環路補償等方面的內容。

8. 布局考慮

為了確保最佳性能，文件提供了布局方面的考慮因素，包括最小化開關電流回路的面積、使用寬而短的走線、將關鍵元件靠近IC引腳放置等。

9. 封裝與訂購信息

LM20146采用16引腳HTSSOP封裝，帶有裸露散熱焊盤。文件列出了詳細的封裝尺寸、引腳配置和訂購信息。
