LM2734x 和 LM2734x-Q1 穩壓器是單片、高頻、PWM 降壓型 DC-DC 采用 10 引腳 WSON 和 10 引腳 MSOP-PowerPAD 封裝的轉換器。它們包含所有活動功能 提供本地 DC-DC 轉換，具有快速瞬態響應和精確調節 盡可能小的PCB面積。
*附件：lm27341-q1.pdf

LM2734x 和 LM2734x-Q1 的外部元件最少，易于使用。這 能夠分別驅動 1.5A 或 2A 負載，內部 150mΩ NMOS 開關可實現以下結果 可用的最佳功率密度。世界一流的控制電路允許低至低至 65 ns，從而支持極高的轉換。開關頻率在內部 設置為 2 MHz，可在 1 至 2.35 MHz 之間同步，從而允許使用極小的表面 安裝電感器和片式電容器。即使工作頻率非常高，效率 高達 90% 很容易實現。包括外部關斷功能，具有超低關斷功能 電流為 70 nA。LM2734x 和 LM2734x-Q1 使用峰值電流模式控制和內部 補償，可在廣泛的工作條件下提供高性能調節。 其他功能包括內部軟啟動電路，可逐脈沖減少浪涌電流 電流限制、熱關斷和輸出過壓保護。

特性

• 節省空間的 3 mm × 3 mm 10 引腳 WSON 和 MSOP-PowerPAD 封裝
• 寬輸入電壓范圍：3 V 至 20 V
• 寬輸出電壓范圍：1 V 至 18 V
• LM27341提供 1.5A 的最大輸出電流
• LM27342提供2A最大輸出電流
• 高開關頻率：2 MHz
• 頻率同步：1 MHz < f 西 南部 < 2.35 兆赫
• 150mΩ NMOS開關，帶內部自舉電源
• 70nA 關斷電流
• 內部基準電壓源精度為1%
• 峰值電流模式、PWM工作
• 熱關斷
• LM27341-Q1 和 LM27342-Q1 符合 AEC-Q100 1 級標準，采用汽車級流程制造

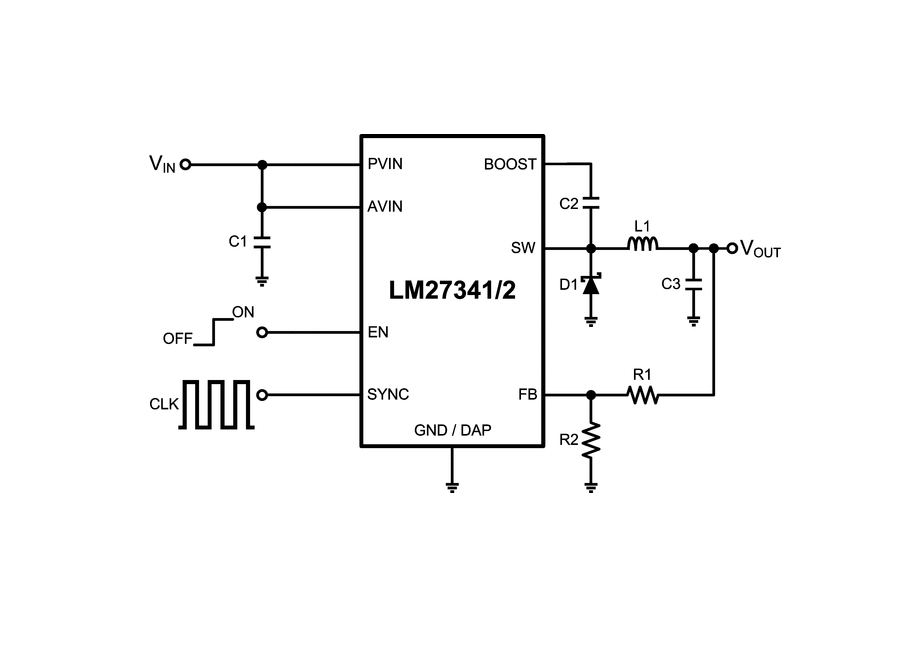

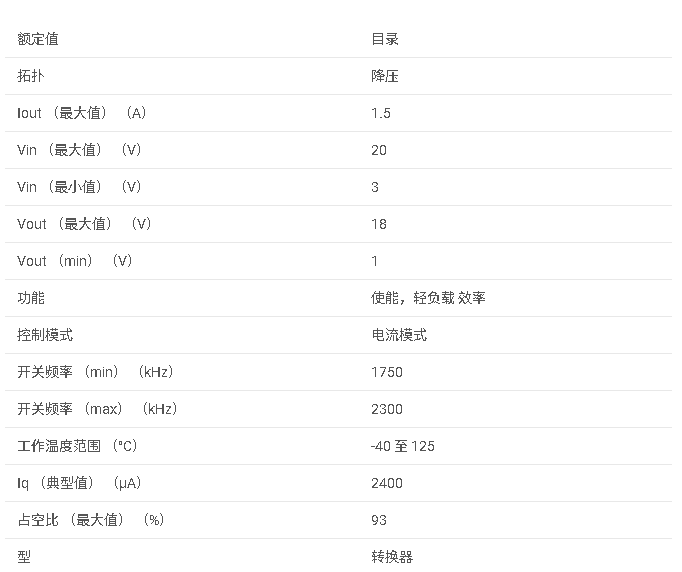

參數

方框圖

?1. 產品概述?
LM2734x（包括LM27341/42及車規級LM27341-Q1/42-Q1）是德州儀器（TI）推出的高頻PWM降壓穩壓器，具有以下核心特性：

• ?輸入電壓范圍?：3V至20V
• ?輸出能力?：1V至18V可調，LM27341最大1.5A輸出，LM27342最大2A輸出
• ?開關頻率?：默認2MHz（可同步至1MHz–2.35MHz）
• ?封裝?：3mm×3mm 10引腳WSON或MSOP-PowerPAD
• ?關鍵特性?：內部補償、頻率同步、熱關斷、AEC-Q100 Grade 1認證（車規型號）

?2. 典型應用場景?

• 12V至核心電壓轉換
• 汽車電子、USB供電設備、DSL調制解調器
• HDD核心電源、機頂盒

?3. 設計要點?
?3.1 外圍元件選型?

• ?電感?：需根據紋波電流（推薦紋波比0.2–0.4）和飽和電流選擇，例如：
  • 5V輸出/2MHz時推薦2.2μH（1.8μH實際值）
  • 3.3V輸出/2MHz時推薦1.5μH
• ?輸入電容?：≥10μF低ESR陶瓷電容（如X7R/X5R）
• ?輸出電容?：≥22μF（2MHz）或47μF（1MHz）以優化紋波和瞬態響應
• ?肖特基二極管?：需滿足反向電壓≥VIN_MAX，如BAT54（低壓場景）

?3.2 效率優化?

• 損耗來源：
  • 導通損耗（MOSFET RDS(ON)）
  • 開關損耗（與頻率正相關）
  • 二極管正向壓降
• 示例：12V輸入轉3.3V/2A輸出時效率約81%

?4. 熱管理?

• ?結溫計算?：
  • 通過RθJA（如MSOP-PowerPAD典型值35.3°C/W）和功耗估算
  • 熱關斷閾值：165°C（ hysteresis 15°C）
• ?布局建議?：
  • 使用多過孔連接散熱焊盤至接地層
  • 優先縮短高電流路徑（如SW節點）

?5. 關鍵電路設計?

• ?反饋網絡?：VOUT = VREF×(1+R1/R2)，VREF=1V（精度±1%）
• ?同步功能?：SYNC引腳支持外部時鐘輸入以消除拍頻干擾
• ?低壓保護?：UVLO閾值2.75V（滯回470mV）

?6. 封裝與訂購信息?

• 提供WSON（DSC）和MSOP-PowerPAD（DGQ）封裝
• 車規型號后綴“-Q1”，符合AEC-Q100標準

?7. 參考設計?
文檔包含多組典型電路（如5V/3.3V/1.8V輸出），提供完整BOM表及性能曲線（效率、瞬態響應等）。
