LM5575 是一款易于使用的 SIMPLE SWITCHER? 降壓穩壓器，允許設計 工程師使用最少的組件集設計和優化穩健的電源。經營 LM5575 的輸入電壓范圍為 6 - 75V，可提供 1.5A 的連續輸出電流 集成330mΩ N溝道MOSFET。穩壓器采用仿真電流模式架構 提供固有的線路調節、嚴格的負載瞬態響應和易于環路的 補償，不受與電流模式相關的低占空比的通常限制 監管 機構。工作頻率可在 50kHz 至 500kHz 之間調節，以實現優化 尺寸和效率。為了降低EMI，頻率同步引腳允許多個IC來自 LM（2）557x 系列，用于自同步或同步到外部時鐘。LM5575 確保 具有逐周期電流限制、短路保護、熱關斷和 遠程關機。該器件采用功率增強型HTSSOP-16封裝，具有 用于散熱的裸露芯片連接墊。LM5575 由全套 WEBENCH 在線設計工具。
*附件：lm5575.pdf

特性

• LM5575Q 是符合 AEC-Q100 1 級標準（-40°C 至 + 125°C 工作結溫）的汽車級產品
• 集成75V、330mΩ N溝道MOSFET
• 6V至75V的超寬輸入電壓范圍
• 可調輸出電壓低至1.225V
• 1.5% 反饋參考精度
• 工作頻率可在50kHz至500kHz之間調節，采用單電阻
• 主頻率或從頻率同步
• 可調節軟啟動
• 仿真電流模式控制架構
• 寬帶寬誤差放大器
• 內置保護
• 可根據要求提供符合AEC-Q100 0級標準的汽車級產品數據表。
  • （?40°C至+150°C工作結溫）

參數

方框圖

?1. 產品概述?
LM5575是德州儀器（TI）推出的SIMPLE SWITCHER?系列降壓開關穩壓器，集成75V/330mΩ N溝道MOSFET，輸入電壓范圍6V-75V，輸出電流達1.5A。采用仿真電流模式控制架構，支持50kHz-500kHz可調開關頻率，適用于汽車、工業等高輸入電壓場景。

?2. 關鍵特性?

• ?寬輸入范圍?：6V-75V，支持汽車冷啟動等高瞬態電壓場景。
• ?高精度輸出?：反饋基準精度±1.5%，輸出電壓可低至1.225V。
• ?靈活頻率控制?：通過單電阻調節頻率，支持主/從同步功能。
• ?全面保護?：
  • 逐周期電流限制（2.1A典型值）
  • 熱關斷（165°C觸發）
  • 遠程關斷（SD引腳控制）
• ?低EMI設計?：SYNC引腳支持多芯片同步或外部時鐘同步。

?3. 功能模塊詳解?

• ?高壓啟動穩壓器?：雙模式設計，VIN<9V時直連VCC，>9V時穩壓至7V，支持外部輔助供電降低功耗。
• ?電流模式控制?：
  • 采用仿真電流斜坡技術，避免傳統電流檢測的脈沖干擾問題。
  • RAMP引腳外接電容（CRAMP）模擬電感電流斜率，推薦CRAMP = L×10??（L為電感值）。
• ?軟啟動?：SS引腳外接電容控制啟動時間（tSS=CSS×1.225V/10μA）。

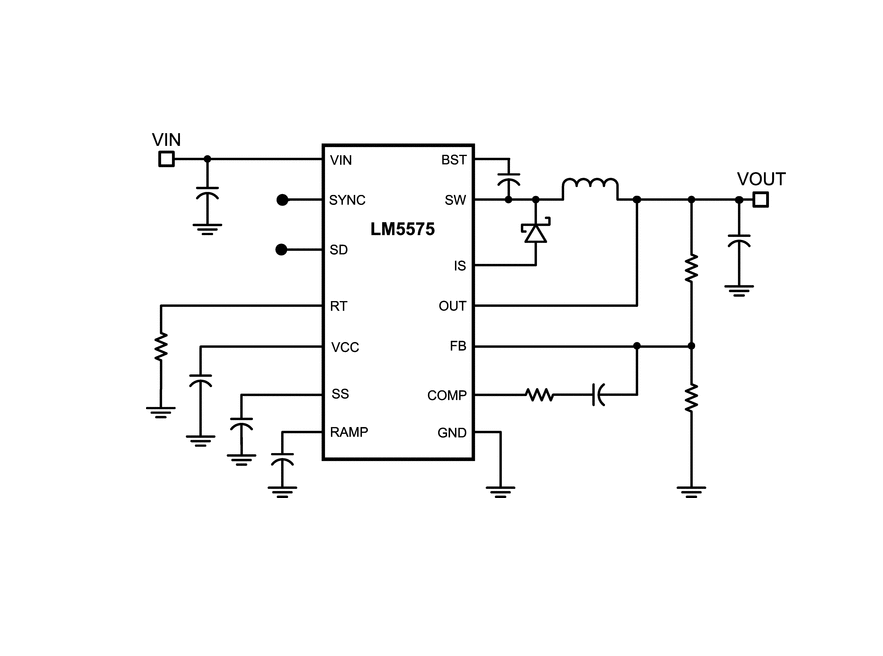

?4. 典型應用設計?

• ?電感選擇?：需滿足峰值電流（IPK+ = IOUT+ΔIL/2）及飽和電流要求，例：47μH/3.25A飽和電流電感。
• ?輸入/輸出電容?：
  • 輸入：低ESR陶瓷電容（如2×1μF/100V），RMS電流需>IOUT/2。
  • 輸出：組合使用陶瓷電容（10μF）和有機鋁電容（120μF）以兼顧紋波與瞬態響應。
• ?二極管?：必須選用肖特基二極管（如100V/CMSH3-100），避免反向恢復電流損壞MOSFET。

?5. PCB與散熱設計?

• ?布局要點?：
  • 縮短功率回路（VIN→SW→電感→負載→PGND）路徑以降低寄生電感。
  • AGND與PGND通過器件底部裸露焊盤連接至地平面。
• ?散熱優化?：
  • 裸露焊盤需通過多過孔連接至地平面，典型熱阻θJA=50°C/W（無風冷）。
  • 高輸入電壓工況下需計算IC功耗（例：70V輸入/1.5A輸出時約1.25W）。

?6. 封裝與訂購信息?

• ?封裝?：HTSSOP-16EP（帶裸露焊盤），符合AEC-Q100 Grade 1認證（-40°C至+125°C）。
• ?型號選項?：
  • 標準版：LM5575MH
  • 車規版：LM5575Q（-40°C至+150°C）

?7. 設計支持工具?

• 配套WEBENCH?在線工具提供完整設計優化方案。
