LM5574 是一款易于使用的降壓穩壓器，允許設計工程師使用最少的組件集來設計和優化穩健的電源。LM5574 的輸入電壓范圍為 6V 至 75V，通過集成 750mΩ N 溝道 MOSFET 提供 0.5A 的連續輸出電流。該穩壓器采用仿真電流模式架構，提供固有的線路調節、嚴格的負載瞬態響應和易于環路的補償，而不受與電流模式穩壓器相關的低占空比的通常限制。工作頻率可在50kHz至500kHz之間調節，以優化尺寸和效率。為了降低EMI，頻率同步引腳允許LM（2）557x系列的多個IC自同步或與外部時鐘同步。LM5574 通過逐周期電流限制、短路保護、熱關斷和遠程關斷確保穩健性。該器件采用 16 引腳 TSSOP 封裝。LM5574 由全套 WEBENCH 在線設計工具支持。
*附件：lm5574.pdf

特性

• 將汽車設備移至獨立數據手冊 （SNOSB22
  集成75V、750mΩ N溝道MOSFET
• 6V 至 75V 的超寬輸入電壓范圍
• 可調輸出電壓低至1.225V
• 1.5% 反饋參考精度
• 工作頻率可在 50kHz 至 500kHz 之間調節，帶單電阻
• 控制器或外設頻率同步
• 可調節軟啟動
• 仿真電流模式控制架構
• 寬帶寬誤差放大器
• 內置保護

參數

方框圖

?1. 核心特性?

• ?寬輸入電壓范圍?：6V至75V，集成750m? N溝道MOSFET
• ?精準輸出?：可調低至1.225V，反饋精度±1.5%
• ?頻率可調?：50kHz至500kHz（通過單電阻調節），支持外部同步
• ?保護功能?：逐周期電流限制、短路保護、熱關斷及遠程關斷
• ?控制架構?：模擬電流模式控制，優化瞬態響應與補償

?2. 關鍵應用場景?

• 工業電源系統
• 高輸入電壓轉換需求場景

?3. 功能模塊詳解?

• ?高壓啟動穩壓器?：雙模式設計（直接連接或7V穩壓），支持外部輔助供電以降低功耗
• ?振蕩器與同步?：RT引腳設置頻率，支持多芯片同步或外部時鐘同步
• ?電流限制?：通過模擬斜坡信號實現0.7A限流，防止電感飽和
• ?軟啟動?：10μA電流源控制SS引腳電容充電時間（例：0.01μF對應1ms啟動）

?4. 典型設計參數?

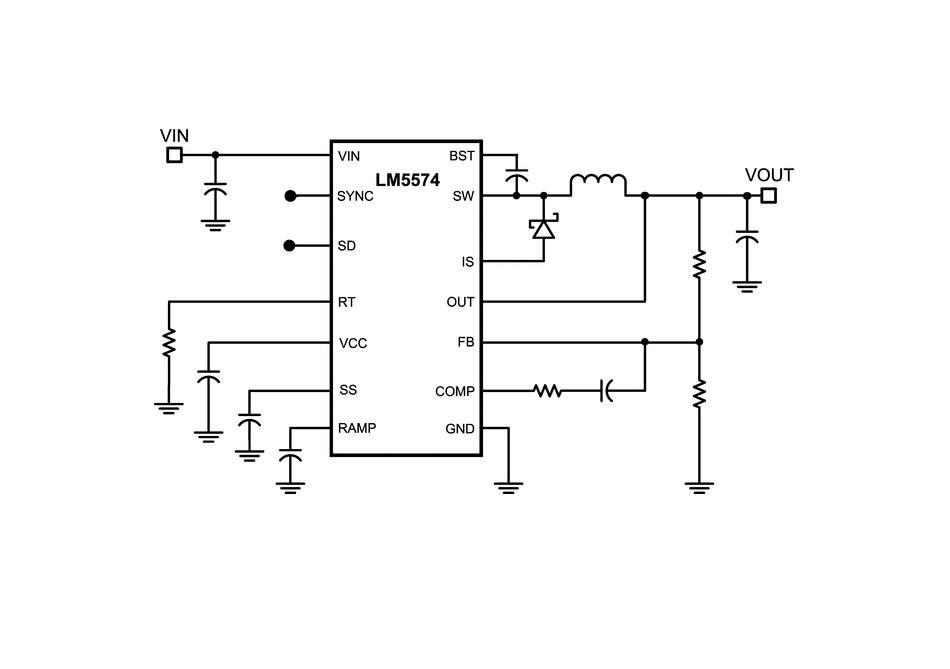

• ?參考電路?：輸入7-75V，輸出5V/0.5A，300kHz開關頻率
• ?關鍵元件選型?：
  • 電感（L1）：100μH（CCM模式最小負載100mA）
  • 斜坡電容（C3）：470pF（公式：CRAMP = L×5×10??）
  • 輸出電容（C9）：22μF陶瓷電容（低ESR）
  • 二極管（D1）：100V Schottky（如CMSH2-100M）

?5. 布局與散熱建議?

• ?PCB設計?：
  • 最小化高頻電流環路面積（VIN-SW-電感-負載）
  • AGND與PGND通過銅箔連接并添加多過孔
• ?散熱管理?：TSSOP封裝熱阻95°C/W（無風冷），建議評估結溫（例：0.6W功耗時ΔT≈54°C）

?6. 設計支持工具?

• ?WEBENCH? Power Designer?：提供定制化原理圖、BOM及仿真優化
• ?文檔更新?：通過TI官網訂閱通知獲取修訂（如2025年4月版本更新）

?7. 封裝與訂購信息?

• ?封裝類型?：16引腳TSSOP（PW），尺寸5mm×6.4mm
• ?訂購型號?：LM5574MT/NOPB（管裝）、LM5574MTX/NOPB（卷帶）

?附加說明?：本文檔包含完整電氣特性、引腳功能描述及典型性能曲線，適用于高可靠性電源設計。汽車級型號LM5574-Q1需參考獨立文檔SNOSB22。
