LM5574-Q1 SIMPLE SWITCHER? 75V、0.5A 降壓開關穩壓器

數據： LM5574/LM5574Q SIMPLE SWITCHER?系列75V,0.5A降壓開關穩壓器數據表 (Rev. E)

描述

LM5574是一款易于使用的SIMPLESWCHCHER?系列降壓穩壓器，可幫助設計工程師利用最少的元器件設計和優化一款穩健的電源.LM5574器件的輸入電壓范圍為6 - 75V，通過內部集成的750mΩN溝道MOSFET輸出0.5A的連續電流。穩壓器利用了仿真電流模式設計，可以提供內部線性調節和精確的負載瞬態響應，易于回路補償，且不存在電流模式穩壓器低占空比的限制。工作頻率在50 kHz至500 kHz內可調，以實現尺寸和效率最優化。為減少電磁干擾（EMI ），LM5574的頻率同步引腳允許LM（2）557X系列的多個集成電路（IC）自同步或與外部時鐘同步.LM5574通過逐周期限流，短路保護，熱關斷和遠程關斷等措施保證其可靠性。器件提供TSSOP-16封裝.WEBENCH?在線設計工具提供LM5574在線設計的支持。

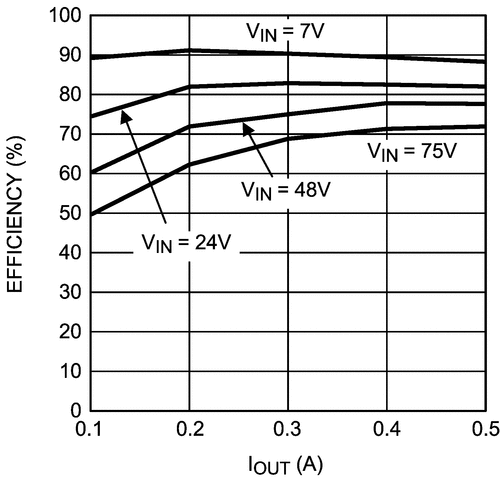

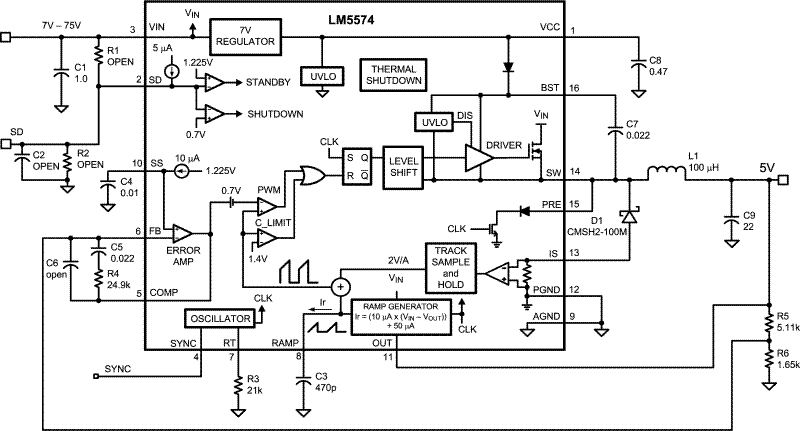

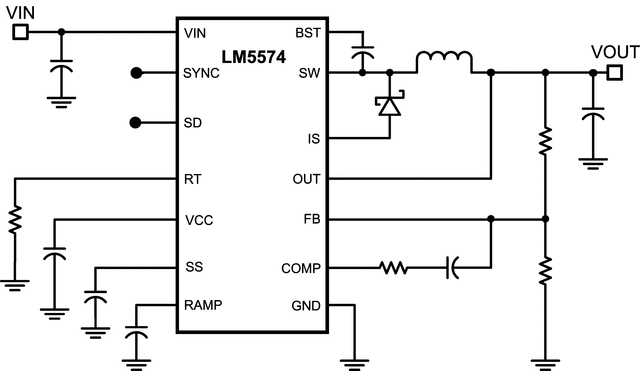

特性

LM5574Q是通過AEC-Q100 1級認證的汽車級產品（工作結點溫度范圍-40℃至+ 125℃）。< /li>
集成式75V，750mΩN溝道MOSFET
超寬輸入電壓范圍6V至75V
可調輸出電壓低至1.225V
1.5％反饋參考精度
利用單個電阻實現工作頻率在50 kHz至500 kHz內可調
主或從頻率同步
可調軟啟動
仿真電流模式控制架構
寬帶誤差放大器
內置保護
根據要求可提供通過AEC-Q100 0級認證的汽車級產品數據表。（工作結點溫度范圍-40℃至1 150°C

參數與其它產品相比?降壓轉換器（集成開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

LM5574-Q1	LM25574-Q1	LM25575-Q1	LM25576-Q1	LM5576-Q1
6 ? ?	6 ? ?	6 ? ?	6 ? ?	6 ? ?
75 ? ?	42 ? ?	42 ? ?	42 ? ?	75 ? ?
1.23 ? ?	1.23 ? ?	1.23 ? ?	1.23 ? ?	1.23 ? ?
70 ? ?	40 ? ?	40 ? ?	40 ? ?	70 ? ?
0.5 ? ?	0.5 ? ?	1.5 ? ?	3 ? ?	3 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
50 ? ?	50 ? ?	50 ? ?	50 ? ?	50 ? ?
500 ? ?	1000 ? ?	1000 ? ?	1000 ? ?	500 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
Enable ? ?	Frequency Synchronization ? ?	Frequency Synchronization ? ?	Frequency Synchronization ? ?	Enable ? ?
Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?
95 ? ?	95 ? ?	95 ? ?	95 ? ?	95 ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
Automotive ? ?	Automotive ? ?	Automotive ? ?	Automotive ? ?	Automotive ? ?
TSSOP ? ?	TSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?
