璞致（上海）電子科技有限公司基于10 年 + SDR 及 ARM/FPGA 技術積淀，推出 PZ-ZU15EG-KFB 開發板 —— 一款以 Xilinx ZYNQ UltraScale+ XCZU15EG 為核心的異構計算平臺。該產品融合四核 ARM Cortex-A53 處理器、雙核 Cortex-R5F 實時處理器與 747K 邏輯單元 FPGA，構建 “通用計算 + 實時控制 + 定制加速” 三位一體的處理架構，為工業智能、機器視覺、醫療設備等高端場景提供從原型驗證到量產落地的全流程解決方案，重新定義嵌入式系統的性能與靈活性邊界。

一、功能賣點

1. ? SoC： XCZU15EG-2FFVB1156I，-40 °C ~ +85 °C 工業級全溫域驗證，功耗 < 15 W 典型場景。
   ? FPGA： 1.143 M LUT、3 552 DSP48E2、70.6 Mb UltraRAM，可硬解 H.265 8K@60 fps 或跑 2048-FFT 連續波雷達。
   ? CPU： 4× Cortex-A53 1.5 GHz + 2× Cortex-R5 600 MHz + Mali-400 MP2，支持 SMP Linux & FreeRTOS AMP。
   ? 存儲： 8 GB 64-bit DDR4-2400（ECC 可選）+ 64 GB eMMC 5.1 + 512 Mb QSPI-XIP，啟動 < 500 ms。
   ? 帶寬： 8× GTY 16.3 Gb/s + PCIe Gen3 ×4 + 2× SFP28 + FMC-HPC（8 GTY + 160 IO），單卡 128 Gb/s 全雙工。
   ? 軟件： Vivado 2023.2 官方 BSP + PetaLinux 2023.2 + Vitis-AI 2.5，ResNet50 8K 幀級推理 60 fps。


   1. 異構計算架構，兼顧性能與靈活性

處理器集群：四核 Cortex-A53（1.333GHz）負責通用計算與操作系統運行，雙核 Cortex-R5F（533MHz）專注實時控制任務（如工業協議解析、閉環控制），Mali?-400MP2 GPU（667MHz）支持圖形加速，滿足多任務并發需求。
FPGA 邏輯資源：747K 邏輯單元、341000 個 LUTs、682000 個觸發器及 3528 個 DSP Slices，可實現自定義算法加速（如 FFT、圖像濾波），26.2Mb BLOCK RAM 提供高速數據緩存，適配低延遲場景。

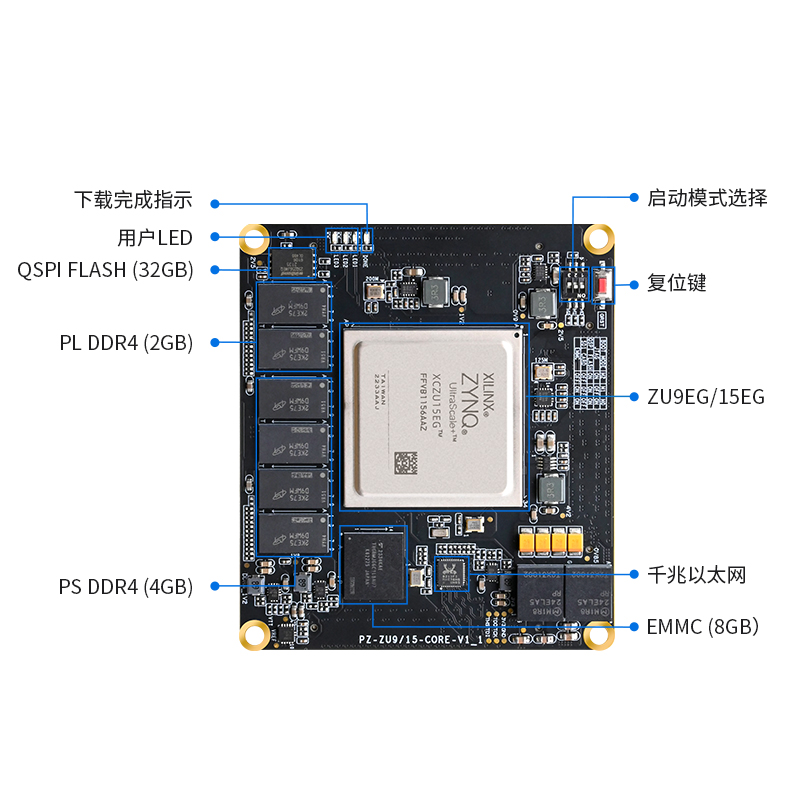

內存配置：PS 側 4GB DDR4（通用數據處理）+ PL 側 2GB DDR4（FPGA 高速數據緩沖），8GB eMMC 本地存儲，支持海量數據實時處理與本地緩存。

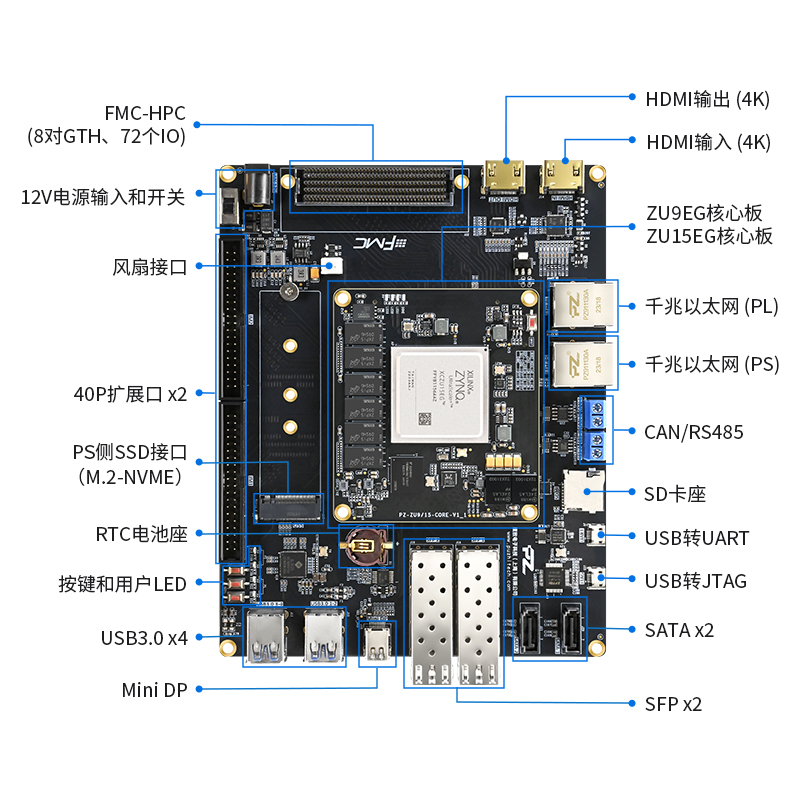

2. 全場景接口生態，無縫對接外設

高速通信：PS 側 + PL 側雙千兆以太網（支持 IEEE 1588 PTP 同步），2 路 SFP 光模塊接口（光纖傳輸），PCIe 3.0 x4 擴展 NVMe SSD，構建 “電 - 光 - 存儲” 高速鏈路，滿足工業以太網與邊緣計算數據傳輸需求。
音視頻處理：1 路 HDMI 輸入 + 1 路 HDMI 輸出（均支持 4K 分辨率），2 路 MIPI 攝像頭接口，1 路 Mini DP 顯示接口，可直接對接工業相機、高清顯示屏，實現從圖像采集到顯示的端到端處理。
工業總線與擴展：集成 CAN、RS485 接口（支持 Modbus 協議），FMC-HPC 擴展口（8 對 GTH 高速收發器 + 72 個 IO）兼容高速 ADC/DAC 子卡（如 AD9643、AD9122），2 個 40P 擴展口支持雙目攝像頭、LCD 屏等外設，靈活匹配多樣化場景。

3. 工業級可靠性，適應極端環境

工作溫度覆蓋 -40°C~+85°C ，通過寬溫測試驗證，可穩定運行于工業現場、車載、戶外監測等惡劣環境。

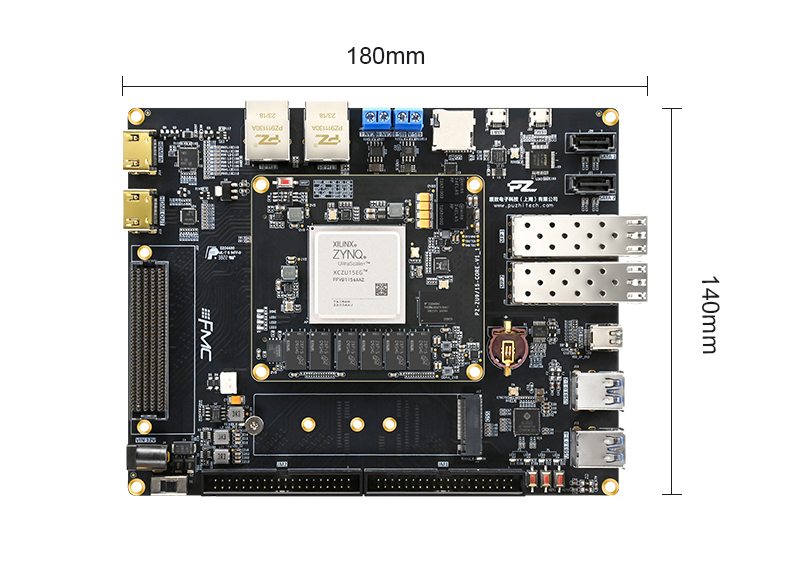

采用 12V/3A 寬壓電源輸入，具備過流、反接保護；PCB 采用黑色啞光沉金工藝，6 層板設計嚴格控制阻抗（±10% 以內），核心板尺寸 85×75mm，適配緊湊空間安裝。

4. 全棧開發支持，加速技術落地

開發工具兼容：支持 Vivado 2023.1+、SDK、PetaLinux，兼容 Verilog/VHDL 硬件描述語言與 C/C++、Python 軟件開發，降低跨領域開發門檻。
PYNQ 生態支持：提供豐富 PYNQ 例程，通過 Jupyter Notebook 實現 FPGA 邏輯與 Python 代碼協同開發，快速驗證 AI 算法（如 OpenCV 圖像處理、TensorFlow Lite 推理）。
例程資源：涵蓋 FPGA 邏輯實驗（DDR4 控制、ADC 采集）、SDK 實驗（CAN 通信、HDMI 輸出）、PetaLinux 實驗（Linux 系統定制、NVMe 驅動）等 200 + 例程，覆蓋主流應用場景。

四、應用場景

1. 智能機器視覺系統

依托異構架構，Cortex-A53 運行機器視覺算法（如 YOLO 目標檢測），FPGA 實時預處理圖像（降噪、邊緣提取），4K HDMI 與 MIPI 接口同步采集雙目攝像頭數據，3528 個 DSP Slices 加速立體匹配計算，適用于工業質檢、自動駕駛環境感知等場景。

2. 工業邊緣控制器

雙千兆以太網（PS 側管理、PL 側實時通信）實現工業協議轉換（PROFINET/EtherCAT），Cortex-R5F 處理閉環控制邏輯，FPGA 擴展高速 ADC 子卡（如 AD7606）采集傳感器數據，支持邊緣端實時分析與控制指令生成，適配智能產線、機器人控制。

3. 醫療影像設備

4K HDMI 輸入接口對接醫學成像模塊（如超聲探頭），FPGA 實現影像實時降噪與增強，Cortex-A53 運行影像分析算法（如病灶識別），CAN 總線連接醫療設備控制單元，滿足醫療設備對實時性與精度的雙重需求。

4. 電力監測與智能電網

通過 FMC 接口擴展高速 ADC 子卡（如 AD9643）采集電網波形，FPGA 實時計算諧波與功率因數，Cortex-A53 匯總分析數據并通過 SFP 光纖接口上傳至云端，-40°C~+85°C 寬溫設計適應戶外變電站環境。

五、開發支持與擴展生態

FMC 生態即插即用
? PZ-FH9371：AD9361 2×2 MIMO SDR 70 MHz-6 GHz
? PZ-FL9643：250 MSPS 14-bit ADC 4-ch
? PZ-FL8211F：4× 1 GbE + IEEE 1588
? PZ-FL3014：USB3.0 5 Gbps Host/Device
提供 Vivado TCL 一鍵工程 + Device Tree Overlay。

關于璞致電子

璞致電子專注于軟件無線電、高速信號處理與嵌入式平臺的研發設計，致力于為全球科研用戶與行業客戶提供高可靠、高性價比的通信與信號處理模塊解決方案。我們以穩定的產品質量和靈活的定制能力，贏得了多個科研單位和通信企業的信賴。我們誠邀您關注璞致（上海）電子科技有限公司的官方網站及社交媒體，獲取更多關于ZU15EG的詳細信息及后續動態。
