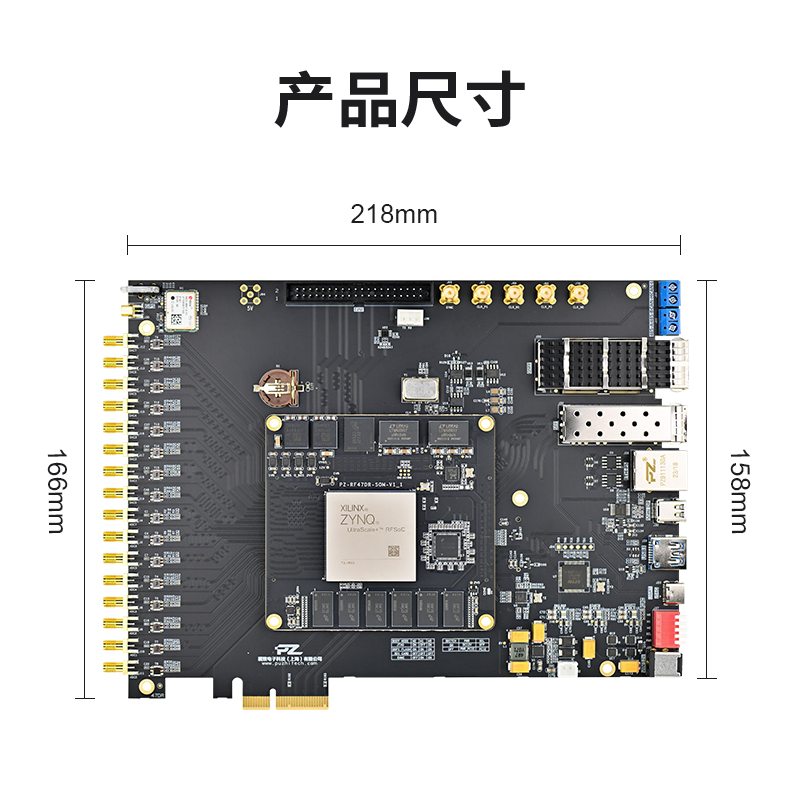

在軟件無線電（SDR）向 “超寬帶、多通道、實時處理” 升級的浪潮中，璞致電子科技（上海）有限公司推出的 PZ-ZU47DR-KFB 開發板，以 Xilinx ZYNQ UltraScale+ RFSoC XCZU47DR 為核心，構建 “ 超高速射頻前端 + 異構計算內核 + 高速互聯鏈路 ” 的一體化解決方案。該產品首次將 8 通道 5Gsps ADC、8 通道 9.85Gsps DAC 與 ARM+FPGA 異構架構深度融合，配合 100G 光接口與 PCIe 3.0 x4 高速鏈路，為超寬帶頻譜監測、相控陣雷達、5G/6G 原型驗證等場景提供從信號采集到數據處理的全鏈路支撐，重新定義高端軟件無線電的性能與集成度邊界。

一、功能賣點

ZYNQ UltraScale+ RFSOC 的 “ARM+FPGA” 架構實現了 “柔性調度 + 剛性實時” 的協同：

· ARM 側（Cortex-A53）： 運行 Linux 系統，負責上位機交互、算法參數配置、海量數據存儲（通過 PS 側 SSD 接口），支持 Python/PYNQ 環境下的快速原型開發；

· FPGA 側（930K 邏輯單元）： 承擔實時信號處理任務，例如在雷達系統中，可并行實現 8 通道信號的 1024 點 FFT（處理延遲≤100ns），配合 4272 個 DSP Slices 完成高精度浮點運算；

· RPU 側（Cortex-R5）： 負責實時控制邏輯（如 ADC/DAC 觸發、通道切換），，滿足工業級實時性要求。

硬指標： 8 通道同步 ADC（5Gsps/12bit）+ 8 通道 DAC（9.85Gsps/14bit），通道間相位差≤1ps，覆蓋 0-2.5GHz 全頻段。

協同架構： ?4 核 A53 跑 Linux 系統 + 協議棧（如 5G NR 解調），2 核 R5 控實時射頻時序

開發支持： ?預裝 PYNQ 框架 + 200 + 射頻例程（含 LMK04828 時鐘配置、DDC/DUC 模塊）；

1. 超高速多通道射頻前端，突破信號采集與生成極限

· ADC/DAC 性能： 集成 8 通道同步 ADC（5Gsps 采樣率，）與 8 通道 DAC（9.85Gsps 采樣率），通道間相位一致性≤1ps，支持 0-2.5GHz 超寬帶信號實時采集與生成。相比傳統分立射頻方案，鏈路損耗降低 80%，系統信噪比（SNR）提升≥3dB，適配多載波、MIMO 等復雜調制場景。

· 時鐘同步優化： 搭載專用時鐘芯片 LMK04828，支持 ADC/DAC/GT 收發器的全局同步，時鐘抖動≤50fs，確保高采樣率下的信號完整性，滿足相控陣雷達、干涉測量等對時間同步的嚴苛需求。

2. 異構計算集群，支撐全鏈路實時信號處理

· 處理器協同架構：

· 4 核 Cortex-A53（1.333GHz）：負責射頻協議解析（如 5G NR、雷達信號格式）、數據封裝與網絡交互，支持 Linux 系統與 Python 開發；

· 2 核 Cortex-R5（533MHz）：專注實時射頻控制（如 AGC 增益調節、頻率捷變），響應延遲≤10μs；

· 930K 邏輯單元 FPGA+4272 個 DSP Slices：實現硬件加速（如數字下變頻 DDC、脈沖壓縮、FFT），1024 點 FFT 處理耗時≤1μs，支撐多通道并行處理。

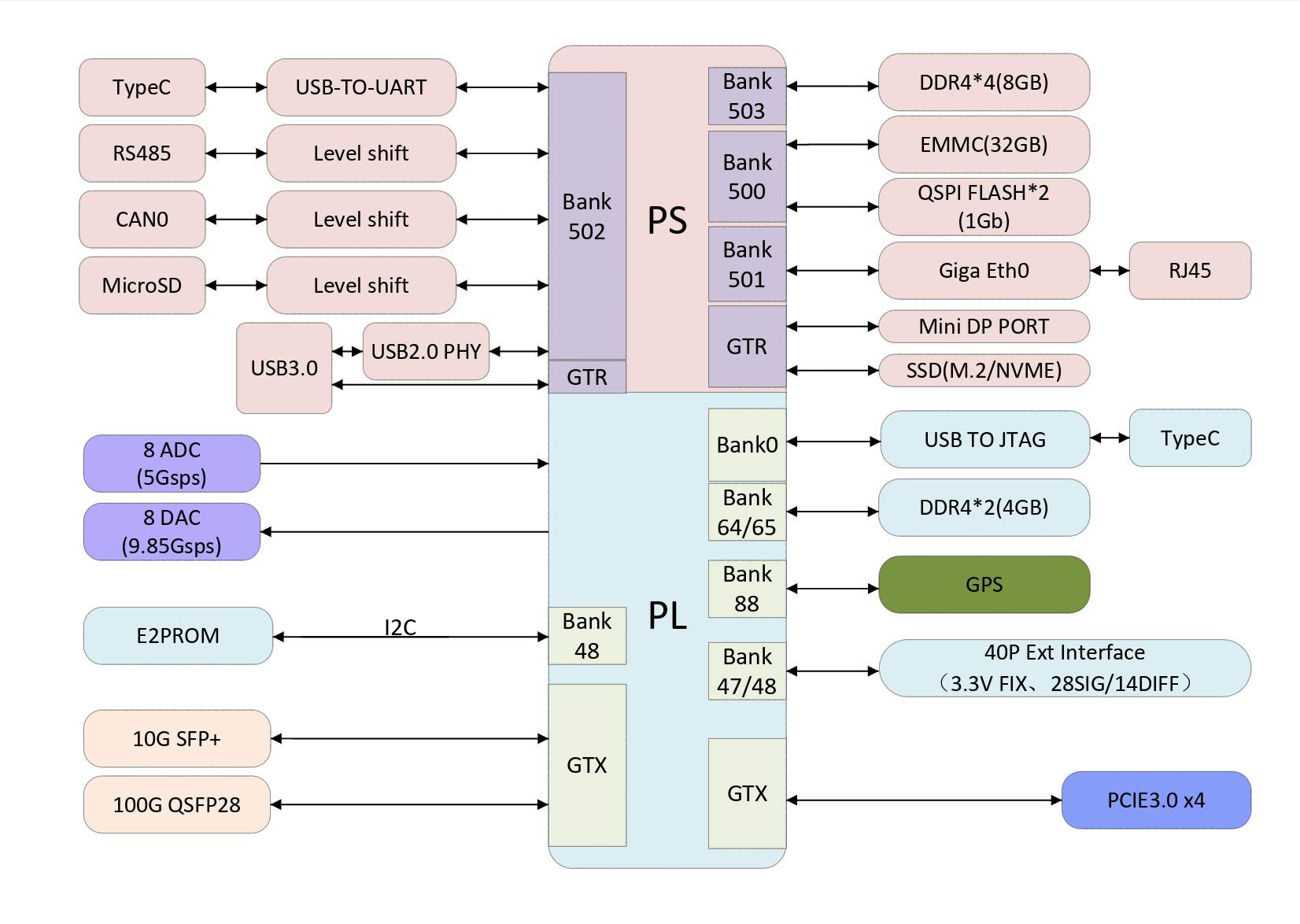

· 存儲配置： PS 側 8GB DDR4（帶 ECC 糾錯）+ PL 側 4GB DDR4，32GB eMMC 本地存儲，雙 512Mb QSPI FLASH（雙啟動冗余），滿足海量射頻數據緩存與系統可靠性需求。

3. 高速互聯生態，打通 “采集 - 處理 - 傳輸” 全鏈路

· 超高速接口： 1 路 100G QSFP28（基于 8 對 GTY 收發器，線速 32.75Gbps）實現海量射頻數據回傳；1 路 10G SFP 接口支持中距離高速通信；PCIe 3.0 x4（32Gbps）可擴展 GPU 或服務器，構建 “射頻前端 - 邊緣計算 - 云端分析” 協同架構。

· 通用控制接口： 千兆以太網（配置與低速數據交互）、USB3.0（外設擴展）、CAN/RS485（工業控制）、40P 擴展口（兼容璞致 AD/DA 模塊），兼顧射頻與通用場景適配。

4. 工業級可靠設計與全棧開發支持

· 環境適應性： 工作溫度覆蓋 - 40°C~+85°C，通過寬溫測試；12V/3A 寬壓供電（過流 / 反接保護）；PCB 采用 2mm 厚 6 層板 + 沉金工藝，阻抗控制 ±5%，確保 32.75Gbps 信號與射頻鏈路完整性。

· 開發工具鏈： 支持 Vivado 2023.1+、PetaLinux，提供射頻專用例程（LMK04828 時鐘配置、裸機射頻收發）；兼容 PYNQ 框架，通過 Jupyter Notebook 實現 Python 與 FPGA 協同開發，快速驗證頻譜分析、調制解調等算法，降低開發門檻。

三、典型應用領域

1. 超寬帶頻譜監測與干擾定位

5Gsps ADC 實現 0-2.5GHz 全頻段實時采樣，F(xiàn)PGA 并行生成頻譜瀑布圖，Cortex-A53 運行干擾源識別算法（基于機器學習），100G QSFP 回傳數據至云端。相比傳統設備，監測帶寬提升 5 倍，干擾定位精度達 10 米級，適用于無線電監管、電磁環境評估。

2. 多通道相控陣雷達系統

8 通道 ADC 同步采集雷達回波，F(xiàn)PGA 實時完成數字波束形成（DBF）與脈沖壓縮，Cortex-R5 控制射頻前端時序（重頻捷變），PCIe 3.0 x4 擴展 GPU 加速目標跟蹤。可實現 360° 全向掃描，目標探測距離提升 30%，分辨率達 0.5m，適用于車載雷達、低空監視。

3. 5G/6G 原型驗證平臺

8 通道 DAC 生成多載波 NR 信號（9.85Gsps 支持 64QAM 調制），ADC 同步采集空中信號，PYNQ 框架快速驗證新波形（如 FBMC），10G SFP 連接基站模擬器。研發周期縮短 60%，支持毫米波頻段測試，適用于高校、企業的下一代通信技術預研。

4. 醫療成像與無損檢測

ADC 采集超聲回波（14bit 分辨率保留微小信號），F(xiàn)PGA 預處理波束合成，Cortex-A53 重建三維圖像，Mini DP 實時顯示。圖像信噪比提升 20%，幀率達 30fps，適用于超聲診斷、材料缺陷檢測。

關于璞致電子

璞致電子專注于軟件無線電、高速信號處理與嵌入式平臺的研發設計，致力于為全球科研用戶與行業客戶提供高可靠、高性價比的通信與信號處理模塊解決方案。我們以穩定的產品質量和靈活的定制能力，贏得了多個科研單位和通信企業的信賴。我們誠邀您關注璞致（上海）電子科技有限公司的官方網站及社交媒體，獲取更多關于ZU47DR的詳細信息及后續動態。
