總述：太陽能逆變器解決方案

太陽能逆變器是光伏系統的核心設備，主要功能是將光伏組件產生的直流電轉換為交流電，同時實現電壓調節、功率優化、狀態監控及并網適配等功能。其性能依賴于ADC、放大器、接口電路、監控模塊及電源管理芯片的協同，按應用可分為離網型與并網型，按功率可分為微型、組串式和集中式，是保障光伏電力高效、穩定利用的關鍵環節。

一、光伏逆變技術瓶頸：四大挑戰亟待突破

太陽能逆變器雖已廣泛應用，但仍存在諸多技術瓶頸。效率瓶頸和可靠性瓶頸依然存在：設備長期暴露于戶外，易受溫濕度變化和沙塵侵襲，導致模擬電路及芯片等關鍵元件老化損壞，進而影響系統的穩定性。成本瓶頸：ADC、高精度模擬芯片等關鍵部件成本高，且研發投入大，導致整體成本居高不下。智能化瓶頸：雖有MCU參與控制，但數據處理和分析能力有限，與智能電網交互時通信和協同控制能力不足。

二、芯佰微解決方案：全鏈路芯片構筑技術壁壘

在太陽能逆變器領域，性能的卓越與穩定至關重要。芯佰微依托其深厚的技術底蘊和卓越的創新力，成功推出了一系列高品質產品，如CBM76AD06G、CBM27、CBM2576等，從信號采集、信號放大，電源管理等多個維度，為太陽能逆變器提供關鍵支持，為構建高效且穩定的太陽能發電解決方案提供了有力支持。

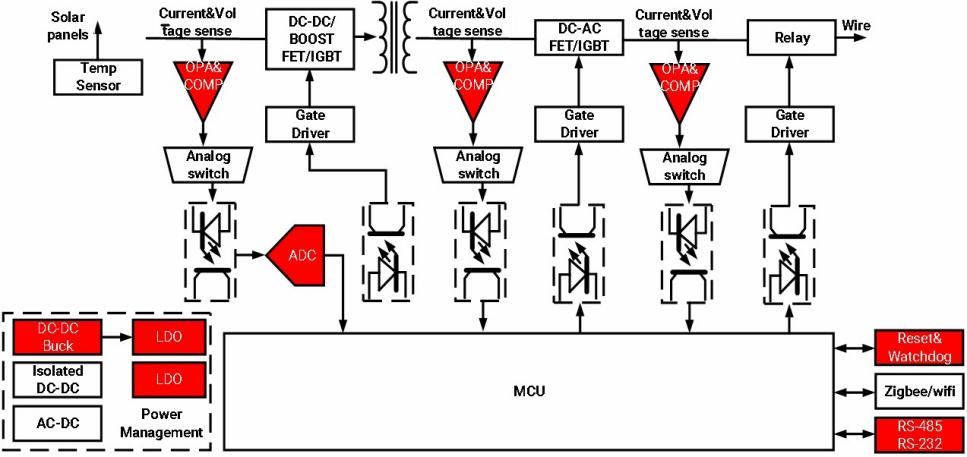

太陽能逆變器應用框圖

1、ADC推薦：CBM76AD06G精準采集光伏信號

CBM76AD06G具備高精度模數轉換能力，能夠精確采集光伏板的電壓和電流信號，為逆變器的功率調節提供精準可靠的數據支持，助力實時優化工作狀態，提升能源轉換效率。

• 多通道與高精度：具備8通道模擬信號輸入能力，可同時處理多個信號源。采用16位模數轉換，能精確地將模擬信號轉換為數字信號，保證數據的準確性和可靠性。
• 采樣性能出色：支持同步采樣，確保各通道數據的一致性和準確性。所有通道的吞吐速率高達200kSPS，確保迅速捕捉信號變化，完美契合實時性需求。
• 輸入特性卓越：兼容±10V及±5V雙極性輸入信號，展現寬泛的輸入范圍。模擬輸入阻抗高達1MΩ，有效減輕前端信號源的負載影響。并且集成了模擬輸入鉗位保護電路，能耐受±16.5V的電壓，保護內部電路。
• 接口靈活：擁有高速串行和并行接口，方便與各種微控制器、處理器連接，便于系統設計和集成。

2、放大器(OPA)推薦：CBM27/CBM8542放大微弱信號無失真

CBM27、CBM8542：在太陽能逆變器中主要用于高精度放大光伏板電壓、電流等微弱采樣信號，同時具備低噪聲特性以減少干擾，能在寬溫環境下穩定運行，確保性能不受影響，還能為后續電路提供足夠驅動，保障信號處理的準確性與系統穩定性。

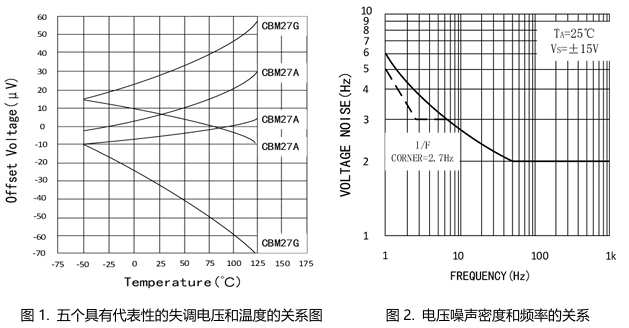

2.1CBM27是一款精密運算放大器芯片，具備以下特性參數優勢：

• 低噪聲：輸入電壓噪聲僅3.5nV/√Hz，減少信號干擾，提升小信號檢測精度。
• 高增益帶寬積：8MHz增益帶寬積與2.8V/μs壓擺率，滿足大部分高速信號處理。
• 寬溫范圍：-40℃至+125℃工作溫度，適應戶外惡劣環境。
• 低輸入失調電壓僅為26μV，以及0.2μV/°C的溫漂，有力保障長期穩定性。
• 寬壓供電:（±4V至±18V或單電源8V～36V），適配多樣電源環境。

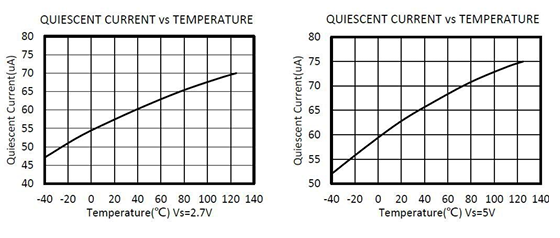

2.2CBM8542是一款通用型運算放大器芯片，具備以下特性參數優勢：

• 低功耗：單通道功耗僅45μA，降低系統功耗。
• 軌到軌輸出：輸出擺幅接近電源軌，最大化動態范圍。
• 低輸入偏置電流：輸入偏置電流為4pA，能夠減少因偏置電流帶來的誤差，保證信號處理的準確性。

3、Comparer（比較器）推薦：CBM2903實時守護系統安全

CBM2903：實時監測電壓（輸入、輸出及電流轉換的電壓），與閾值比較實現過壓/欠壓、過流保護；

• 寬電源電壓范圍：工作電壓為2～30V，能適應多種供電環境，無需更改外圍供電即可應用于絕大部分高壓產品。
• 低功耗：每個通道典型值功耗低至μA級，極大地減少產品的靜態功耗，利于節能。
• 響應速度快：響應時間為1.3μs，可快速對輸入信號進行比較和判斷，及時觸發保護機制等，保障逆變器的安全運行。

4、DC/DC&LDO推薦CBM576，CBM1117

CBM2576、CBM1117等電源管理芯片，能適應寬電壓輸入，為逆變器內部各模塊穩定供電，確保MCU等部件可靠運行，減少故障風險。

4.1CBM2576是一款DC/DC型穩壓芯片，具備以下特性參數優勢：

• 大電流輸出：能夠驅動3A的負載，可滿足小型服務器、工業控制設備等對功率要求較高的設備的供電需求。
• 電壓選擇豐富：有3.3V、5.0V、12V、15V等固定輸出電壓版本，還有輸出電壓在1.23V至37V范圍的可調版本，能適應多種電壓需求的電路。
• 設計簡便：只需最少數量的外部設備就能完成供電電源設計，降低了電路復雜度，還能減少成本和電路板空間占用。
• 環境適應性強：測試結點溫度范圍為-40℃至+125℃，能在惡劣環境下穩定工作。

4.2CBM1117是一款低壓差線性穩壓器LDO，具備以下特性參數優勢：

• 低壓差：這意味著在輸入電壓接近輸出電壓時仍能穩定工作，尤其適合電池供電設備（如手機、筆記本），可充分利用電池的剩余電量，延長設備續航。
• 高精度輸出：輸出電壓精度高，可穩定為MCU、傳感器供電。
• 過流保護：內置保護電路，增強系統可靠性。

5、Reset（監控電路）推薦：CBM809/CBM706防程序異常

CBM809，CBM706：實時監測電源電壓，當電壓低于閾值時迅速發出復位信號，避免MCU程序異常，保障電路穩定性與數據安全。

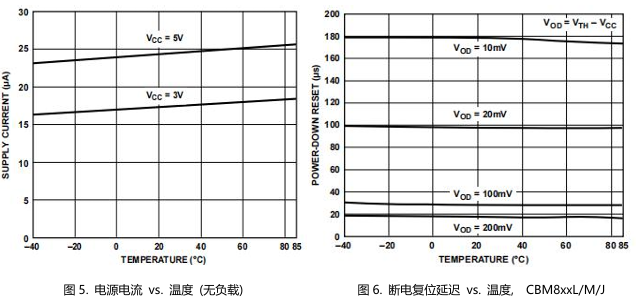

5.1CBM809是一款監控電路芯片，具備以下特性參數優勢：

• 低功耗：工作電流僅17μA，適配低功耗便攜式設備，可延長電池續航。
• 電壓監控精準：支持2.5V、3V、3.3V、5V等多種電壓監控，確保電源電壓異常時及時復位。
• 復位可靠：復位置位低至1VVCC，上電復位脈沖最小140ms，保證電源不穩時系統可靠復位，推挽輸出提升驅動能力。
• 環境適應性強：工作溫度范圍-40°C至+125°C，可在惡劣環境穩定運行。
• 封裝小巧：采用3引腳SOT-23和SC70封裝，占用PCB空間少，利于小型化設計。

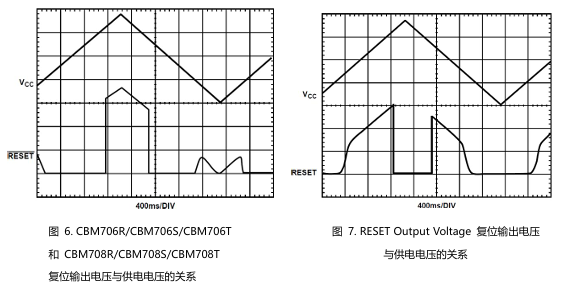

5.2CBM706是一款監控電路芯片，具備以下特性參數優勢：

• 復位閾值多樣：提供多樣化的復位閾值選項，例如CBM706R的2.63V、CBM706S的2.93V以及CBM706T的3.08V等，充分滿足各類電壓監控需求。
• 采用低功耗設計，靜態電流低至90μA，極大地減少了電池供電設備的能耗，從而有效延長其續航時間。
• 復位功能可靠：在上電、關斷、掉電等情況下都能輸出復位信號，當VCC低至1V時復位輸出仍可工作，且復位脈沖寬度為200毫秒，能確保微處理器順利完成復位。
• 看門狗監控：具備獨立看門狗監控電路，若1.6秒內未觸發看門狗輸入，就會激活相關功能，可防止系統陷入死循環或異常狀態。
• 手動復位便捷：擁有低電平有效且去抖的手動復位輸入（MR），方便用戶根據需要手動對系統進行復位操作。

6、Interface(RS485/RS232)推薦：CBM3085/CBM3232穩定通信無障礙

CBM3085,CBM3232：支持太陽能逆變器與遠程監控系統等的遠距離、多節點通信，抗干擾能力強，保障發電數據穩定傳輸。

6.1CBM3085是一款接口芯片，具備以下特性參數優勢：

• 低功耗：采用低功耗設計方案，能有效降低能耗，適合對功耗有嚴格要求的場景，如電池供電設備，可延長設備續航時間。
• 傳輸速率適中：數據速率可達500kbps，能滿足大多數常規數據傳輸需求，可應用于一般的工業控制、數據采集等場景。
• ESD保護能力強：擁有強勁的靜電放電保護能力，在TTL/CMOS級別下能承受高達2000V的靜電放電，而在RS-485級別下更能達到15000V的防護水平，確保在惡劣電磁環境或靜電頻發條件下仍能穩定運作。
• 環境適應性好：工作溫度范圍為-40℃到+125℃，能適應寒冷戶外或高溫工業環境等不同溫度條件，性能穩定。
• 接口協議通用：支持RS-422/RS-485接口協議，具有較好的通用性。

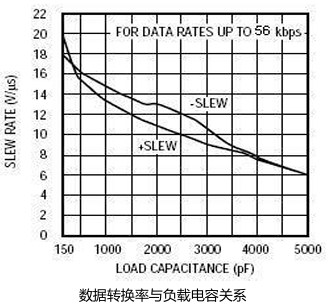

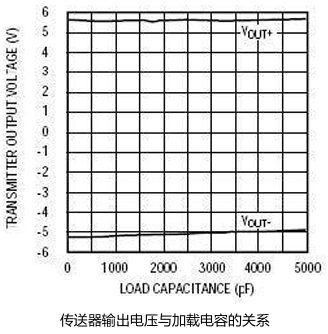

6.2CBM3232是一款接口芯片，具備以下特性參數優勢：

• 傳輸速率：達120Kbps，滿足多種場景通訊需求。
• ESD抗干擾強：具備高等級靜電防護，接觸放電±8kV、空氣放電±15kV，降低損壞風險。
• 電源范圍寬：3.3V至5.5V電壓下可穩定運行，適應多種電源環境。
• 電路設計簡單：外部元件少（如3.3V供電僅需5個0.1μF電容），降低設計復雜度與成本。

溫域適應廣：部分型號的工作溫度范圍覆蓋-40℃至85℃，特別適用于工業控制、車載系統等嚴苛應用環境。
三、應用場景：芯方案賦能光伏多元應用

芯佰微深耕研發，以高精度芯片技術賦能太陽能逆變器，廣泛適用于如下場景：

1、便攜式光伏設備

場景：戶外露營、科考探險等，搭配小型光伏板和便攜式儲能電源（如移動電源）。

逆變器作用：微型逆變器（功率數瓦至數百瓦），體積輕便，效率高，支持USB、AC接口輸出，為手機、筆記本等設備供電。

2、特殊環境光伏應用

農業光伏：光伏板與農業種植、養殖結合（如光伏大棚），逆變器需適應高濕、多塵環境，具備防腐蝕、抗霉菌設計。

水面光伏：安裝于湖泊、水庫等水面的光伏電站，逆變器須具備高防水等級（IP67及以上）和抗鹽霧性能。

交通光伏：高速公路服務區、充電樁光伏頂棚、光伏路燈等，逆變器需小型化、耐振動（如車載光伏），支持低功率（數瓦至數千瓦）穩定輸出。

3、分布式光伏系統

工商業屋頂：企業廠房、倉庫等大面積屋頂，裝機容量數千瓦至數兆瓦，就近消納電能以降低用電成本。逆變器多為組串式，支持MPPT（最大功率點跟蹤）精準調節，適應屋頂遮擋等復雜光照條件，且具備并網保護功能（防孤島效應、過壓過流保護）。

戶用光伏：居民屋頂小型光伏系統（通常3-10kW），逆變器體積小巧、安裝便捷，支持單相220V并網，部分帶儲能接口（適配家庭儲能電池），可通過APP遠程監控發電量。

4、離網光伏系統

場景特點：適用于無電網覆蓋的偏遠地區，包括鄉村、野外基站、邊防哨所以及房車營地等，需搭配儲能電池共同使用。

逆變器功能：采用離網型逆變器，集“直流-交流”轉換與儲能管理于一體，能有效控制蓄電池充放電，確保輸出電壓穩定，以應對負載波動。部分型號還配備UPS功能，確保在斷電情況下（如通信基站、應急設施）仍能持續供電。
