一、行業背景
在“雙碳”目標驅動下，新能源汽車與儲能產業爆發式增長，鋰電池制造邁向高速化、智能化與精密化。某知名鋰電池企業（以下簡稱“A公司”）正面臨產線升級的關鍵節點。其核心涂布、輥壓、分切設備采用成熟穩定的三菱A1SJ PLC（如A1SJCPU）控制。然而，隨著對生產數據實時監控、工藝參數動態調整及設備狀態精細化管理的需求劇增，傳統的RS485/422串行通訊方式（用于連接上位機SCADA系統和HMI觸摸屏）已成為制約產能與良率提升的瓶頸。

二、行業痛點

速率瓶頸與實時性差：傳統RS485通訊速率通常低于115.2Kbps，在需要實時傳輸大量過程數據（如張力、溫度、速度、厚度）和設備狀態時，響應延遲顯著，影響監控與控制的及時性。

單主站限制與擴展困難：RS485網絡通常遵循主從模式，同一時刻只能有一個主站（通常是上位機或HMI）與PLC通訊。當需要同時連接上位機（用于數據采集、分析、存儲）和觸摸屏（用于現場操作、監控、參數設置）時，架構復雜，沖突頻發，擴展新節點（如增加MES接口）極其困難。

布線復雜與抗干擾弱：長距離RS485布線易受變頻器、大功率電機等強電磁干擾，導致通訊不穩定甚至中斷，影響生產連續性。復雜的終端電阻匹配也增加了維護難度。

信息孤島：串口數據難以無縫融入工廠級以太網，阻礙了與MES、ERP等上層系統的集成，不利于構建數字化工廠。

三、解決方案
A公司選擇采用遠創智控的YC8000-A串口轉以太網模塊（以太網轉換器/以太網橋接器），為三菱A1SJ PLC注入以太網通訊能力，完美解決上述痛點

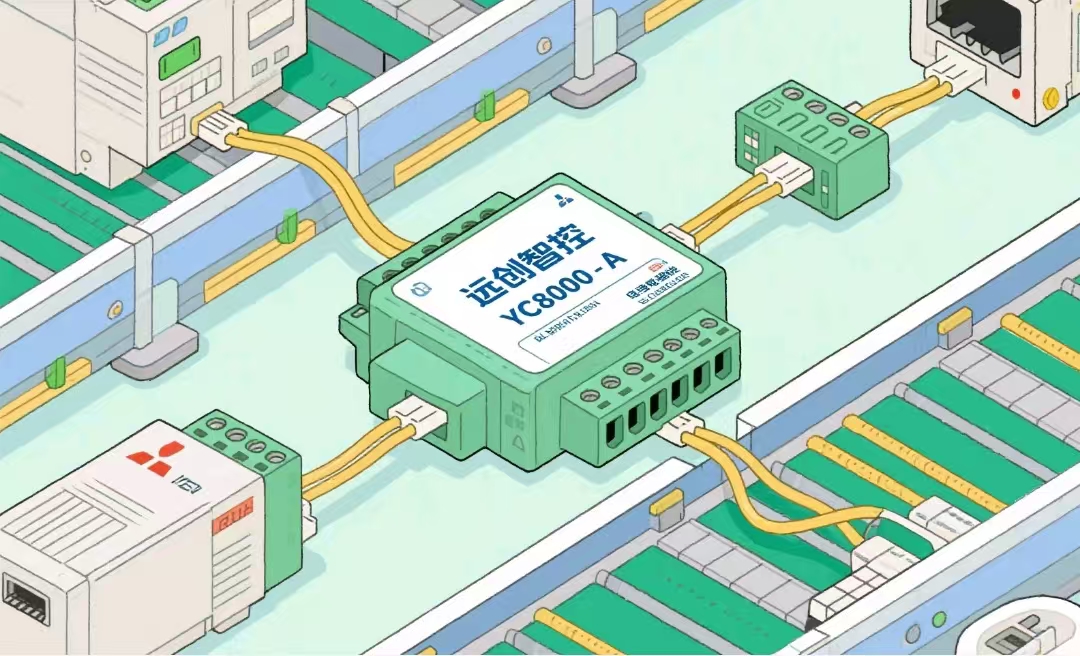

核心產品：遠創YC8000-A

功能定位：高性能串口服務器/以太網轉換器/以太網橋接器。專為工業環境設計，實現RS232/485/422串口設備到以太網的無縫、透明、雙向轉換。

關鍵特性：

雙網口設計：提供1個10/100M自適應以太網口（WAN/LAN）和1個設備連接口（LAN），核心價值在于實現網絡橋接與隔離。PLC連接在“設備口(LAN)”，上位機和觸摸屏接入“以太網口(WAN/LAN)”所連接的交換機。模塊在物理層隔離PLC側網絡與工廠網絡，提升安全性，同時通過內部交換實現PLC、上位機、觸摸屏三者間基于以太網的高速數據交換。

強大協議轉換：透明傳輸三菱A1SJ PLC的專用協議（如MC協議），同時支持Modbus TCP/RTU網關功能，兼容性極佳。

工業級品質：寬溫設計（-40°C ~ 75°C），高EMC防護等級，DIN導軌安裝，適應嚴苛工業環境。

靈活配置：支持Web、串口、專用配置工具等多種配置方式，IP地址、網關、子網掩碼、串口參數（波特率、數據位、校驗位、停止位）、工作模式（TCP Server/Client, UDP）可自由設定。

虛擬串口驅動：提供穩定可靠的虛擬串口驅動，使上位機軟件無需任何修改即可像訪問本地串口一樣訪問網絡上的PLC。

四、硬件安裝

將YC8000-A模塊牢固安裝在PLC控制柜的DIN導軌上。

使用高品質屏蔽雙絞線，將三菱A1SJ PLC的編程口（通常是RS422）或通訊板卡的串口（RS232/485）連接到YC8000-A的串行接口（RS232/485/422）。

將YC8000-A的“以太網口(WAN/LAN)”通過網線接入工廠局域網的交換機。

將上位機（SCADA服務器/工程師站）和現場觸摸屏（HMI）也接入同一局域網的交換機。

關鍵點：YC8000-A的“設備口(LAN)”在此方案中通常懸空不使用。其核心價值是利用雙網口實現PLC側網絡與工廠網絡的物理隔離和橋接。PLC通過串口連接到YC8000-A，再通過其“以太網口”融入工廠以太網。上位機和HMI通過交換機訪問YC8000-A映射的PLC。

網絡配置：

通過YC8000-A的Web配置界面或配置工具，為其設定一個與工廠局域網同網段的固定IP地址（如192.168.1.100）、子網掩碼和網關。

配置串口參數（波特率、數據位、校驗位、停止位）與三菱PLC的串口設置完全一致（例如：9600, 7, Even, 1）。

設置工作模式為TCP Server模式，并指定一個監聽端口（如5000）。這是最常用模式，上位機和HMI作為TCP Client主動連接YC8000-A。

軟件配置：

上位機(SCADA)：在SCADA系統（如組態王、WinCC、iFix）的驅動配置中，選擇“TCP/IP”通訊方式，指定目標設備地址為YC8000-A的IP地址（192.168.1.100）和端口號（5000）。選擇對應的三菱A1SJ PLC驅動協議（如Mitsubishi A-Series (MC Protocol) Ethernet）。SCADA軟件會將此連接視為一個標準的以太網PLC設備。

觸摸屏(HMI)：在HMI配置軟件（如威綸通、昆侖通態）中，新建設備，選擇通訊接口為“以太網”，協議選擇“Mitsubishi MC Protocol (Ethernet)”或類似選項。輸入YC8000-A的IP地址（192.168.1.100）和端口號（5000）。配置PLC類型為A1SJ。

虛擬串口(備選)：如果上位機軟件非常老舊且僅支持串口，可在上位機安裝YC8000-A的虛擬串口驅動。創建一個虛擬COM口（如COM10），并將其映射到YC8000-A（IP:192.168.1.100, Port:5000）。然后在SCADA軟件中選擇這個虛擬COM口和原有的三菱A1SJ串口驅動即可

五、應用效果

通訊速率革命性提升：以太網通訊速率達到100Mbps，相比RS485的Kbps級提升數百倍。設備狀態數據（數千點）、實時工藝參數（溫度、壓力、速度等）傳輸延遲從秒級降至毫秒級，上位機監控畫面刷新流暢，HMI操作響應迅捷。

真正多主站并行通訊：YC8000-A的以太網橋接器特性完美解決了單主站限制。SCADA系統進行海量數據采集、歷史存儲、報表生成的同時，現場操作員通過HMI進行參數修改、配方調用、設備啟停等操作互不干擾，大大提升了生產調度和現場響應的靈活性。

網絡健壯性與可擴展性增強：基于標準TCP/IP以太網，抗干擾能力遠超串行總線。雙絞線或光纖布線簡化，可靠性高。新增監控點（如質量檢測設備）或系統（如MES接口）只需接入工廠局域網，通過YC8000-A的IP地址和端口即可訪問PLC數據，擴展極其便捷。

打破信息孤島：PLC數據通過以太網無縫融入工廠信息網絡。實時生產數據、設備狀態、報警信息可高效上傳至MES系統，實現生產進度透明化、質量追溯精細化、設備效能（OEE）精準分析，為管理層決策提供強有力支持。

維護便捷，成本優化：配置清晰，故障定位簡單（可通過Ping、Telnet測試網絡連通性）。無需改動原有PLC程序和上位機/HMI核心邏輯，保護了既有投資。減少了因通訊故障導致的生產停頓，提升了整體設備效率(OEE)。

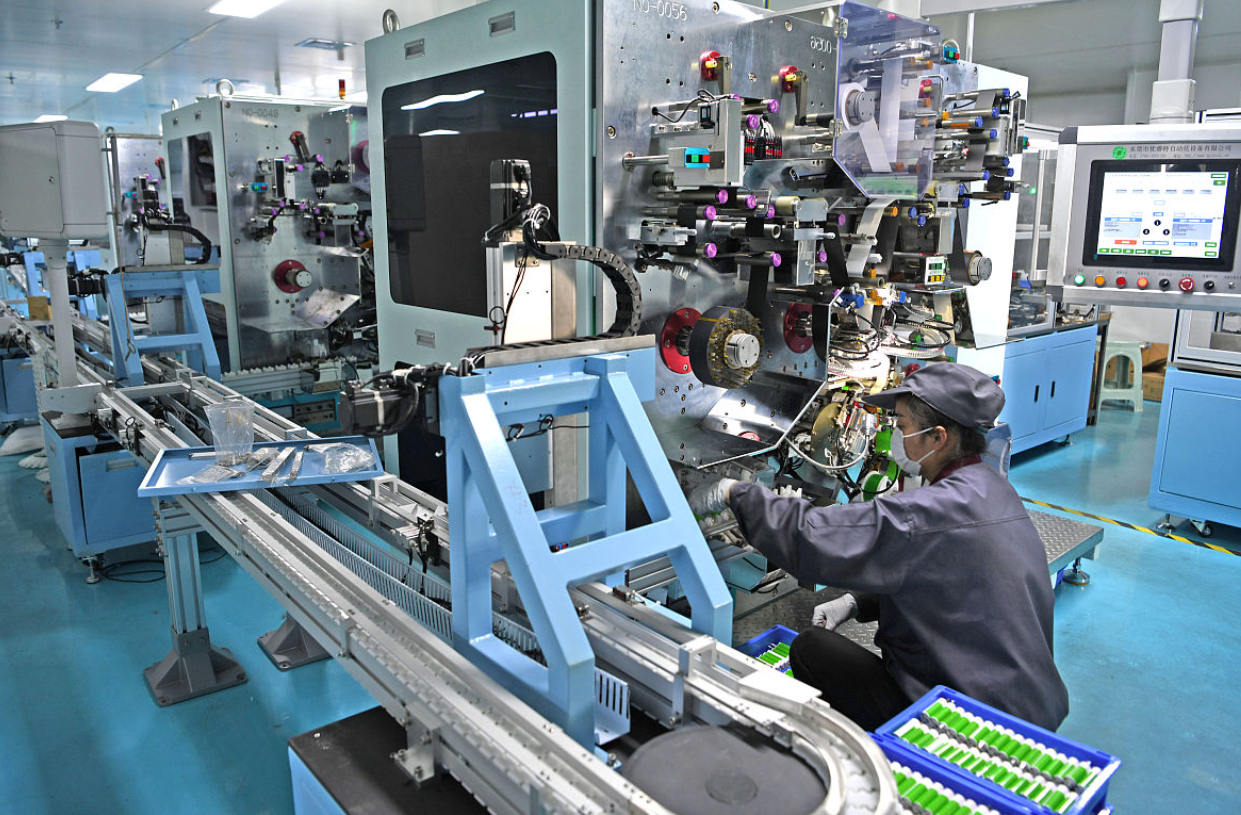

聚焦前景廣闊的行業：鋰電池制造
選擇鋰電池制造行業作為案例背景，因其高度契合當前國家戰略（新能源、新基建），技術迭代快，自動化、數字化、智能化需求迫切且投入巨大。該行業對生產過程的高精度控制、超高速響應、海量數據實時處理與追溯有著近乎苛刻的要求。遠創YC8000-A這類高性能串口轉以太網解決方案，正是打通底層設備控制與上層信息管理的關鍵“經脈”，在提升電池一致性、良品率、生產效率和實現柔性制造方面發揮著不可替代的作用，市場前景極其廣闊。類似的需求也廣泛存在于光伏制造、半導體封裝、精密醫療器械生產等高精尖、高附加值制造業領域。

六、總結
遠創YC8000-A串口轉以太網模塊（以太網轉換器/以太網橋接器）在三菱A1SJ PLC通訊升級案例中，成功扮演了“高速公路立交橋”的角色。它通過高效的協議轉換和獨特的雙網口橋接設計，將低速、封閉、單主站的串行通訊，平滑升級為高速、開放、支持多主站并行訪問的工業以太網通訊。這不僅徹底解決了鋰電池制造企業A公司在設備監控實時性、系統擴展性、網絡穩定性方面的痛點，更打通了底層OT數據與上層IT系統的融合通道，為構建數字化、智能化工廠奠定了堅實的數據通訊基礎。YC8000-A以其卓越的工業級性能、靈活的配置和顯著的性價比，成為傳統串口設備擁抱工業物聯網(IIoT)時代的理想選擇，在鋰電池等高速發展的先進制造業中展現出強大的生命力和應用價值。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
