一、項目背景與行業痛點

小型電梯廣泛應用于住宅、商業建筑和工業場所，其控制系統的核心是PLC。松下FP2SH系列PLC憑借其穩定性和可靠性被廣泛使用，但受限于硬件設計，該系列PLC沒有自帶以太網接口，無法直接接入現代工業網絡，導致數據采集、遠程監控和故障診斷等功能難以實現。這不僅增加了維護成本，還降低了系統的智能化水平，無法滿足現代工業對設備信息化管理的需求。

二、解決方案

捷米特JM-ETH-FP PLC以太網模塊為松下FP2SH系列PLC提供了完美的網絡接入解決方案。該模塊采用工業級設計，支持導軌安裝，不占用PLC編程口。其主要功能包括：

1.協議轉換：支持ModbusTCP協議，可將PLC的串行通信數據轉換為以太網數據，實現與上位機和觸摸屏的無縫連接。

2.數據采集與監控：上位機通過以太網可以實時讀取PLC內部數據，監控電梯運行狀態。

3.觸摸屏連接：模塊提供復用接口X2，觸摸屏可通過該接口與PLC進行通信，實現本地監控。

三、系統架構

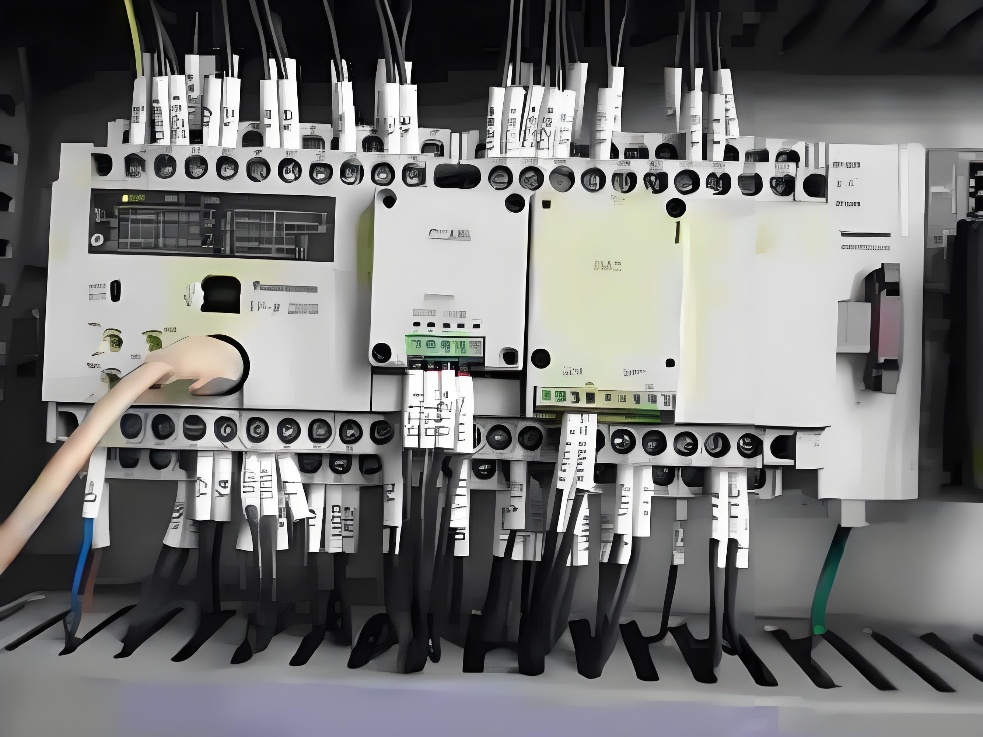

在小型電梯控制系統中，捷米特JM-ETH-FP以太網通訊模塊一端連接松下FP2SH系列PLC，另一端通過以太網與上位機相連，同時通過復用接口X2連接觸摸屏。系統架構如下：

·PLC（松下FP2SH系列）：作為控制核心，負責電梯樓層控制邏輯和安全監測。

·以太網模塊（捷米特JM-ETH-FP）：實現PLC與上位機及觸摸屏的通信。

·上位機：用于遠程監控和數據采集，可實時顯示電梯運行狀態，記錄運行數據。

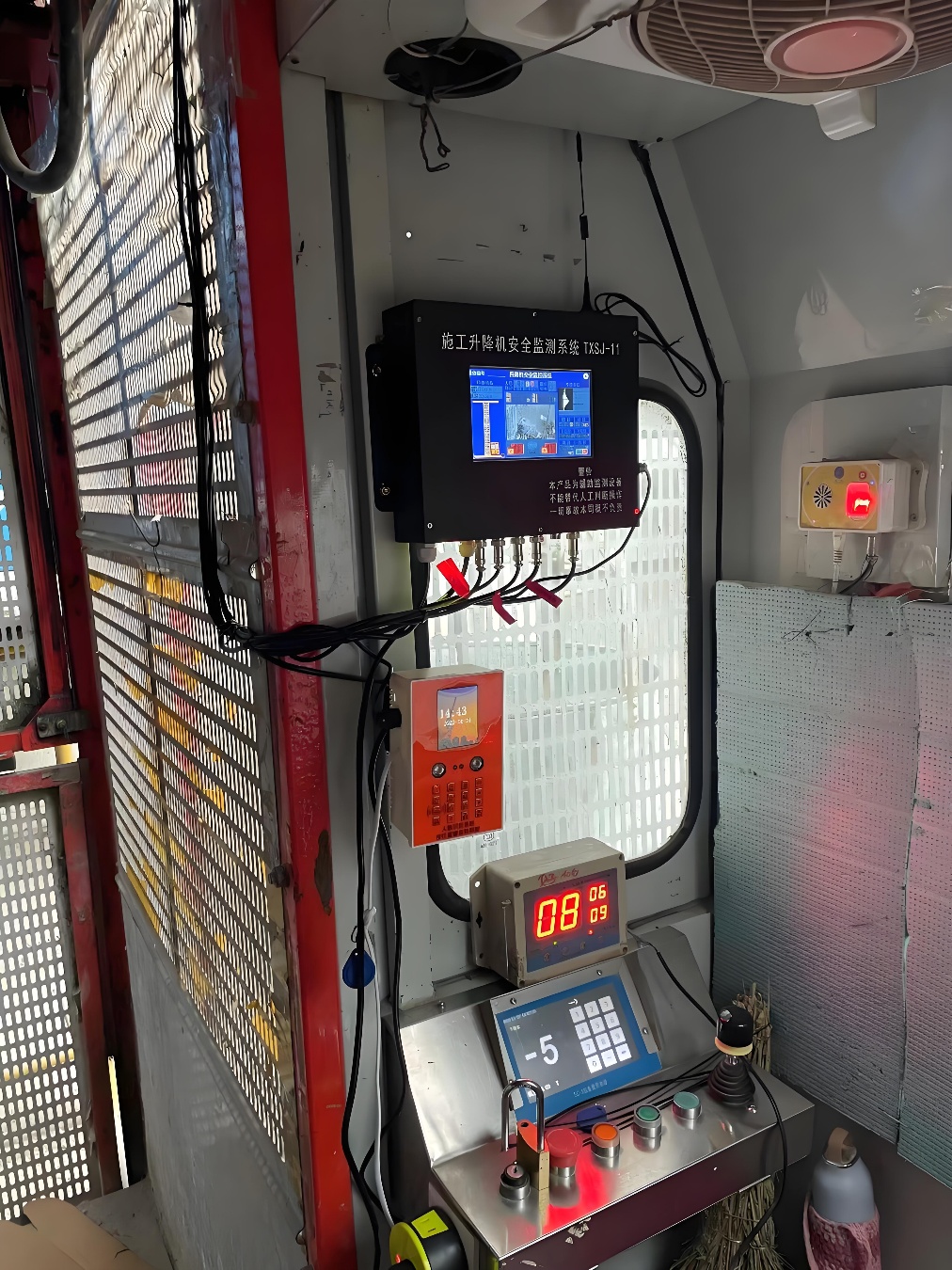

·觸摸屏：用于本地監控和操作，方便現場人員查看電梯狀態和進行手動操作。

四、實施過程

1.硬件安裝：將捷米特JM-ETH-FP以太網模塊安裝在松下FP2SH系列PLC的擴展槽中，通過導軌固定，確保連接穩固。

2.網絡配置：為模塊分配IP地址，設置子網掩碼和網關，確保其與上位機和觸摸屏在同一網絡。

3.軟件配置：在上位機上安裝組態軟件（如組態王、MCGS等），配置ModbusTCP協議，連接到JM-ETH-FP PLC以太網通訊模塊。同時，配置觸摸屏的通信參數，使其通過復用接口X2與PLC通信。

4.功能測試：啟動系統，通過上位機和觸摸屏驗證電梯樓層控制功能和安全監測功能的正常運行。

五、應用效果

1.樓層控制：通過上位機和觸摸屏，操作人員可以實時監控電梯的運行樓層、運行方向和速度。PLC根據樓層傳感器信號和控制邏輯，精確控制電梯的停靠樓層。

2.安全監測：系統實時監測電梯的運行狀態，包括門鎖狀態、超載檢測、急停信號等。一旦檢測到異常，PLC立即觸發安全機制，停止電梯運行，并通過上位機和觸摸屏發出警報。

3.數據采集與分析：上位機通過以太網模塊采集電梯運行數據，包括運行時間、停靠次數、故障記錄等。這些數據可用于分析電梯的運行效率和維護需求。

六、總結

捷米特JM-ETH-FP PLC以太網模塊成功解決了松下FP2SH系列PLC缺乏以太網接口的問題，為小型電梯的樓層控制和安全監測提供了智能化解決方案。通過以太網模塊，實現了遠程監控、數據采集和本地操作的無縫結合，提高了系統的智能化水平和運行效率。這一應用案例充分展示了以太網模塊在工業自動化領域的強大功能和廣闊應用前景。

(具體內容配置過程及其他相關咨詢可聯系楊工。)
