TPS54283 和 TPS54286 是雙輸出非同步降壓轉換器，能夠支持 2A 輸出應用，這些應用在 4.5V 至 28V 的輸入電源電壓下運行，并且需要 0.8V 至 90% 的輸入電壓。

這些轉換器具有內部確定的工作頻率、軟啟動時間和控制回路補償，以最少的外部元件提供許多功能。通道 1 過流保護設置為 3 A，通道 2 過流保護級別通過將引腳接地、BP 或保持浮動來選擇。設置級別用于允許為不需要兩個輸出的滿載能力的應用程序擴展外部組件。
*附件：tps54286.pdf

輸出可以獨立啟用，也可以配置為允許比率或順序啟動排序。此外，這兩個輸出也可能由不同的電源供電。

特性

• 4.5V 至 28V 輸入范圍
• 輸出電壓范圍 0.8 V 至 90% 的輸入電壓
• 輸出電流高達 2 A
• 兩種固定開關頻率版本：
  • TPS54283：300 kHz
  • TPS54286：600 kHz
• 兩個可選級別的過流保護（輸出 2）
• 0.8V 1.5% 電壓基準
• 2.1ms 內部軟啟動
• 雙 PWM 輸出 180° 異相
• 比率式或順序啟動模式可通過單個引腳選擇
• 100m 內部高壓側 MOSFET
• 電流模式控制
• 內部補償 （見第 16 頁）
• 逐脈沖過流保護
• 148°C 時的熱關斷保護
• 14 引腳 PowerPAD? HTSSOP 封裝
• 應用
  • 機頂盒
  • 數字電視
  • DSP 的強大功能
  • 消費電子

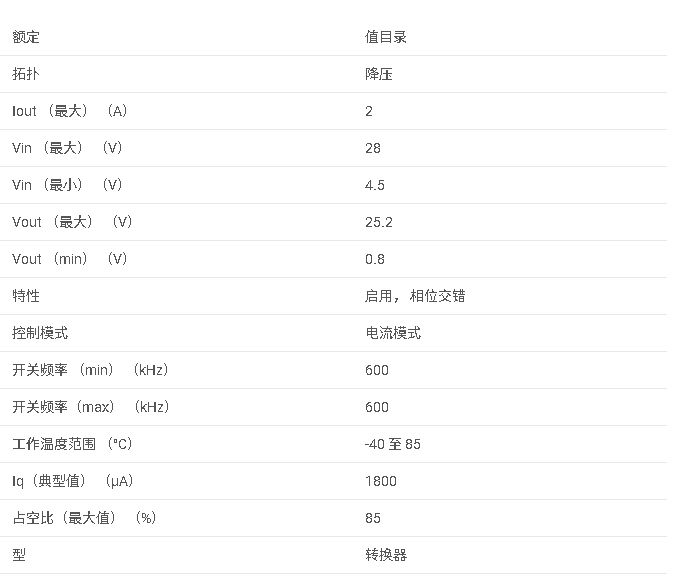

參數

?1. 產品概述?

• ?型號?：TPS54283（300kHz）和TPS54286（600kHz），均為雙路輸出非同步降壓轉換器，集成高端MOSFET。
• ?輸入范圍?：4.5V至28V，輸出范圍0.8V至輸入電壓的90%，每路輸出電流高達2A。
• ?封裝?：14引腳HTSSOP PowerPAD?，優化散熱性能。

?2. 關鍵特性?

• ?雙路PWM輸出?：180°相位差，降低輸入電容需求。
• ?靈活配置?：
  • ?啟動模式?：通過SEQ引腳選擇獨立、比例或順序啟動。
  • ?過流保護?：通道1固定3A，通道2可通過ILIM2引腳選擇1.5A或3A閾值。
• ?集成功能?：內部軟啟動（2.1ms）、斜率補償、熱關斷（148°C）。

?3. 應用設計要點?

• ?反饋環路?：內部補償設計，需匹配外部LC濾波器（諧振頻率建議3kHz）。
  • ?輸出電容?：ESR零點需在20kHz-60kHz，可添加RC網絡調整（如高ESR電容需補償）。
  • ?電感選擇?：基于紋波電流（通常為負載電流的30%）計算，例如12V轉5V/3.3V時推薦22μH。
• ?PCB布局?：
  • 優先短路徑連接輸入電容、電感和二極管，減少開關噪聲。
  • PowerPAD需焊接至大面積接地銅箔以散熱。

?4. 保護機制?

• ?過載響應?：脈沖跳過+頻率分頻（6時鐘周期靜默），若持續故障則進入打嗝模式（重啟前2.1ms延遲）。
• ? 欠壓鎖定（UVLO） ?：PVDD2低于4.1V時關閉輸出。

?5. 典型應用示例?

• ?12V轉5V/3.3V雙路設計?：效率達85%（滿載），使用22μH電感和100μF電解電容并聯10μF陶瓷電容。
• ?24V輸入場景?：需添加緩沖電路（如330pF+10Ω snubber）抑制開關節點振鈴。

?6. 文檔結構?

• ?數據手冊章節?：電氣特性、典型曲線、引腳功能、設計示例（含BOM表）、封裝尺寸及PCB推薦布局。

?注?：完整設計需參考TI官方設計工具（如WEBENCH?）驗證穩定性，并遵循熱管理建議（如θJA=40°C/W時最大功耗1.6W@25°C）。
