TPS55383 和 TPS55386 是雙輸出非同步降壓轉換器，能夠支持 3A 輸出應用，這些應用在 4.5V 至 28V 的輸入電源電壓下運行，并且需要 0.8V 至 90% 的輸入電壓。

這些轉換器具有內部確定的工作頻率和軟啟動時間，以最少的外部元件提供許多功能。兩個誤差放大器的輸出是可訪問的，允許用戶在廣泛的輸出濾波器特性下優化反饋回路。通道 1 過流保護設置為 4.5 A，而通道 2 過流保護級別通過將引腳接地、BP 或保持懸空來選擇。設置級別用于允許為不需要兩個輸出的滿載能力的應用程序擴展外部組件。

輸出可以獨立啟用，也可以配置為允許比率或順序啟動時序。此外，兩個輸出可能由不同的電源供電。
*附件：tps55386.pdf

特性

• 4.5V 至 28V 輸入范圍
• 輸出電壓 0.8 V 至輸入電壓的 90%
• 輸出電流高達 3 A
• 兩種固定開關頻率版本：
  • TPS55383：300 kHz
  • TPS55386：600 kHz
• 三個可選級別的過流保護（輸出 2）
• 0.8V 1.75% 電壓基準
• 2.1ms 內部軟啟動
• 雙 PWM 輸出 180° 異相
• 比率式或順序啟動模式
• 可配置為雙輸出或雙通道單輸出多相，具有 6 安培能力
• 85-Ω 內部高壓側 MOSFET
• 具有外部補償的電流模式控制
• 逐脈沖過流保護
• +148°C 時的熱關斷保護
• 16 引腳 PowerPAD HTSSOP 封裝
• 應用
  • 機頂盒
  • 數字電視
  • DSP 的強大功能
  • 消費電子

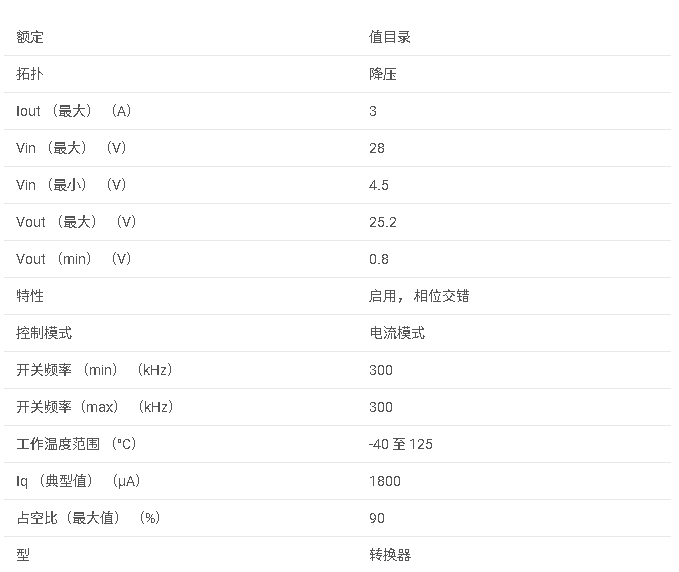

參數

1. 產品概述

TPS55386 是一款雙路非同步降壓（Buck）轉換器，集成了高側MOSFET和外部補償功能。該器件支持4.5V至28V的寬輸入電壓范圍，能夠輸出高達3A的電流，并提供兩路可獨立配置的輸出電壓。TPS55386 適用于需要高效率、高可靠性和緊湊設計的電源管理應用。

2. 主要特性

• ?雙路輸出?：每路輸出高達3A
• ?寬輸入電壓范圍?：4.5V至28V
• ?固定開關頻率?：600kHz
• ?集成高側MOSFET?：85m? RDS(on)
• ?外部補償?：允許用戶優化反饋環路
• ?軟啟動功能?：2.1ms內部軟啟動時間
• ?過流保護?：脈沖逐脈沖過流保護
• ?熱關斷保護?：+148°C熱關斷溫度
• ?可編程啟動順序?：支持比率啟動或順序啟動
• ?小型封裝?：16引腳PowerPAD? HTSSOP封裝

3. 功能描述

• ?電流模式控制?：提供快速瞬態響應和簡化的環路穩定性設計
• ?雙PWM輸出?：兩路輸出相位差180°，減少輸入紋波
• ?獨立使能控制?：每路輸出可獨立使能或禁用
• ?過流保護?：輸出1過流保護固定為4.5A，輸出2可通過ILIM2引腳編程設置
• ?熱關斷?：防止器件因過熱而損壞

4. 應用

• ?數字電視和機頂盒?：提供高效、可靠的電源管理
• ?消費電子產品?：如便攜式設備、音頻放大器等
• ?工業控制?：需要穩定多電源輸出的控制系統

5. 外部組件選擇

• ?輸入電容?：每路輸出需要至少10μF的低ESR陶瓷電容
• ?輸出電容?：根據輸出電壓和紋波要求選擇
• ?電感器?：根據輸出電流和紋波電流選擇
• ?補償組件?：包括電阻和電容，用于環路穩定性補償
• ?引導電容?：每路輸出需要引導電容，用于高側MOSFET門極驅動

6. 設計工具與支持

• ?WEBENCH? Power Designer?：支持自定義設計，提供實時仿真和組件選擇
• ?詳細設計指南?：包括設計步驟、組件選擇和布局建議
• ?TI E2E?支持論壇?：提供技術支持和社區交流

7. 封裝與訂購信息

• ?封裝類型?：16引腳PowerPAD? HTSSOP封裝
• ?訂購選項?：提供管裝和卷帶包裝選項

8. 熱設計與布局指南

• ?熱設計?：討論器件的功率損耗和散熱設計，包括熱阻和結溫計算
• ?布局指南?：提供PCB布局建議，以減少噪聲和電磁干擾（EMI）

9. 電氣特性

• ?工作結溫范圍?：-40°C至+150°C
• ?輸入電壓范圍?：4.5V至28V
• ?輸出電壓范圍?：0.8V至90%的輸入電壓
• ?開關頻率?：600kHz（固定）
• ?效率?：高達93%（典型值）

10. 設計示例

• ?設計示例1?：12V輸入，5V和3.3V雙路輸出
• ?設計示例2?：級聯配置，24V輸入，12V和3.3V輸出
• ?設計示例3?：多相配置，12V輸入，5V單路6A輸出
