TPS5683x 是一款高效、易于使用的同步降壓轉換器，具有 4.5V 至 28V 的寬輸入電壓范圍。該器件在 0.6V 至 13V 的輸出電壓下支持高達 8A 的連續輸出電流。

TPS5683x 使用 D-CAP3 控制模式提供快速瞬態響應、良好的線路和負載調節，無需外部補償，并支持 MLCC 等低等效串聯電阻 （ESR） 輸出電容器。
*附件：tps56836.pdf

TPS56837 在 Eco 模式下運行，可在輕負載下實現高效率。TPS56838 在強制連續導通模式下運行，可在所有負載條件下保持較低的輸出紋波。TPS56836 在 Out-of-Audio 模式下運行，以避免可聞噪聲。

TPS5683x 具有三種可選開關頻率：500kHz、800kHz 和 1200kHz，并通過 MODE 引腳配置進行可選電流限制。TPS5683x 通過連接 SS 電容器具有可調節的軟啟動時間，SS 引腳懸空時默認為 1.8ms。

TPS5683x 提供完整的非鎖存 OV（過壓）、UV（欠壓）、OC（過流）、OT（過熱）和 UVLO（欠壓鎖定）保護，并結合了電源正常指示器和輸出放電功能功能。

TPS5683x 采用 10 引腳、3.0mm × 3.0mm HotRod QFN 封裝，額定結溫范圍為 –40°C 至 150°C。

特性

• 4.5V 至 28V 輸入電壓范圍
• 0.6V 至 13V 輸出電壓范圍
• 支持 8A 連續輸出電流
• 集成 20.4mΩ 和 9.5mΩ MOSFET
• 25°C 時為 0.6V ±1% 參考電壓
• 45uA TPS56837 的低靜態電流
• D-CAP3? 控制模式，可實現快速瞬態響應
• TPS56837 Eco 模式（自動跳過模式），可實現高輕載效率
• 具有強制連續導通模式 （FCCM） 的 TPS56838
• TPS56836 與 Out-of-Audio? （OOA） 模式
• 500kHz、800kHz 和 1200kHz 開關頻率可通過模式選擇選擇
• 通過模式選擇，可針對低側 MOSFET 的逐周期過流限制進行調節
• 可調軟啟動時間，默認為 1.8ms
• 內置輸出放電功能
• 電源正常指示器，用于監控輸出電壓
• 支持高達 98% 的占空比作
• UV、OV、OT 和 UVLO 的非閉鎖保護
• –40°C 至 +150°C 工作結溫
• 小型 10 引腳 3.0mm × 3.0mm HotRod? QFN 封裝

參數

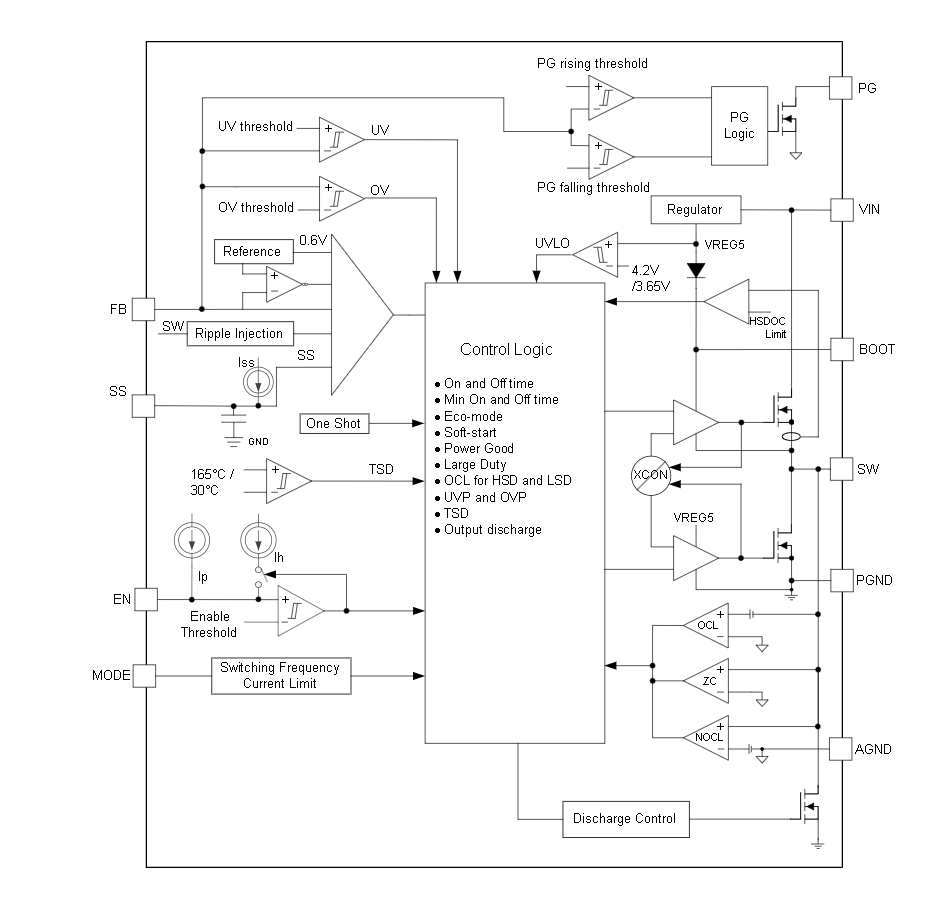

方框圖

1. 產品概述

TPS56836是一款高效率、易于使用的同步降壓轉換器，支持4.5V至28V的寬輸入電壓范圍，并提供0.6V至13V的可調輸出電壓。該轉換器專為需要高效率和緊湊設計的應用而設計，能夠持續輸出高達8A的電流。

2. 主要特性

• ?寬輸入電壓范圍?：4.5V至28V。
• ?可調輸出電壓?：0.6V至13V。
• ?高輸出電流?：持續輸出高達8A。
• ?集成MOSFETs?：內置20.4mΩ（高側）和9.5mΩ（低側）MOSFETs，減少外部元件數量。
• ?多種工作模式?：包括Eco-mode（自動跳過模式）、FCCM（強制連續導通模式）和OOA（Out-of-Audio?模式），以適應不同應用需求。
• ?多種開關頻率?：可選500kHz、800kHz和1200kHz開關頻率，通過MODE引腳配置。
• ?多種保護功能?：包括過壓保護（OV）、欠壓保護（UV）、過流保護（OC）、過溫保護（OT）和欠壓鎖定（UVLO）。
• ?小封裝?：采用10引腳、3.0mm x 3.0mm HotRod? QFN封裝。
• ?軟啟動功能?：可調軟啟動時間，防止啟動時的電流沖擊。

3. 功能描述

• ?D-CAP3?控制模式?：無需外部補償元件，支持低ESR輸出電容器，提供快速瞬態響應。
• ?Eco-mode?：在輕載條件下自動降低開關頻率，提高效率。
• ?FCCM模式?：在所有負載條件下保持較低的輸出紋波。
• ?OOA模式?：將開關頻率保持在可聽范圍之外，避免產生可聽噪聲。
• ?軟啟動和預偏置軟啟動?：通過連接SS引腳和AGND之間的電容器來設置軟啟動時間。
• ?過流保護?：逐周期電流限制，防止過流損壞。
• ?過壓和欠壓保護?：監測輸出電壓，確保其在安全范圍內。
• ?過溫保護?：內置溫度傳感器，當結溫過高時自動關斷輸出。

4. 應用領域

• ?工業PC、EPOS、工廠自動化和控制?。
• ?多功能打印機、視頻會議系統?。
• ?顯示器、電視、揚聲器、PC和筆記本電腦、便攜式電子設備?。
• ?12V、19V、24V電源總線供電的一般用途?。

5. 典型應用電路

文檔提供了TPS56836的典型應用電路圖，包括輸入和輸出電容器、電感器、反饋電阻器等元件的選擇指南。用戶可根據具體需求調整電路參數，以實現最佳性能。

6. 封裝與訂購信息

TPS56836采用10引腳、3.0mm x 3.0mm HotRod? QFN封裝，提供多種型號供用戶選擇。所有型號均為活躍生產狀態，用戶可根據具體需求進行訂購。
