TPS5683x 是一款高效、易于使用的同步降壓轉換器,具有 4.5V 至 28V 的寬輸入電壓范圍。該器件在 0.6V 至 13V 的輸出電壓下支持高達 8A 的連續輸出電流。
TPS5683x 使用 D-CAP3 控制模式提供快速瞬態響應、良好的線路和負載調節,無需外部補償,并支持 MLCC 等低等效串聯電阻 (ESR) 輸出電容器。
*附件:tps56837.pdf
TPS56837 在 Eco 模式下運行,可在輕負載下實現高效率。TPS56838 在強制連續導通模式下運行,可在所有負載條件下保持較低的輸出紋波。TPS56836 在 Out-of-Audio 模式下運行,以避免可聞噪聲。
TPS5683x 具有三種可選開關頻率:500kHz、800kHz 和 1200kHz,并通過 MODE 引腳配置進行可選電流限制。TPS5683x 通過連接 SS 電容器具有可調節的軟啟動時間,并且在 SS 引腳懸空時默認為 1.8ms。
TPS5683x 提供完整的非鎖存 OV(過壓)、UV(欠壓)、OC(過流)、OT(過熱)和 UVLO(欠壓鎖定)保護,并結合了電源正常指示器和輸出放電功能功能。
TPS5683x 采用 10 引腳、3.0mm × 3.0mm HotRod QFN 封裝,額定結溫范圍為 –40°C 至 150°C。
特性
- 4.5V 至 28V 輸入電壓范圍
- 0.6V 至 13V 輸出電壓范圍
- 支持 8A 連續輸出電流
- 集成 20.4mΩ 和 9.5mΩ MOSFET
- 25°C 時為 0.6V ±1% 參考電壓
- 45uA TPS56837 的低靜態電流
- D-CAP3? 控制模式,可實現快速瞬態響應
- TPS56837 Eco 模式(自動跳過模式),可實現高輕載效率
- 具有強制連續導通模式 (FCCM) 的 TPS56838
- TPS56836 與 Out-of-Audio? (OOA) 模式
- 500kHz、800kHz 和 1200kHz 開關頻率可通過模式選擇選擇
- 通過模式選擇,可針對低側 MOSFET 的逐周期過流限制進行調節
- 可調軟啟動時間,默認為 1.8ms
- 內置輸出放電功能
- 電源正常指示器,用于監控輸出電壓
- 支持高達 98% 的占空比作
- UV、OV、OT 和 UVLO 的非閉鎖保護
- –40°C 至 +150°C 工作結溫
- 小型 10 引腳 3.0mm × 3.0mm HotRod? QFN 封裝
參數

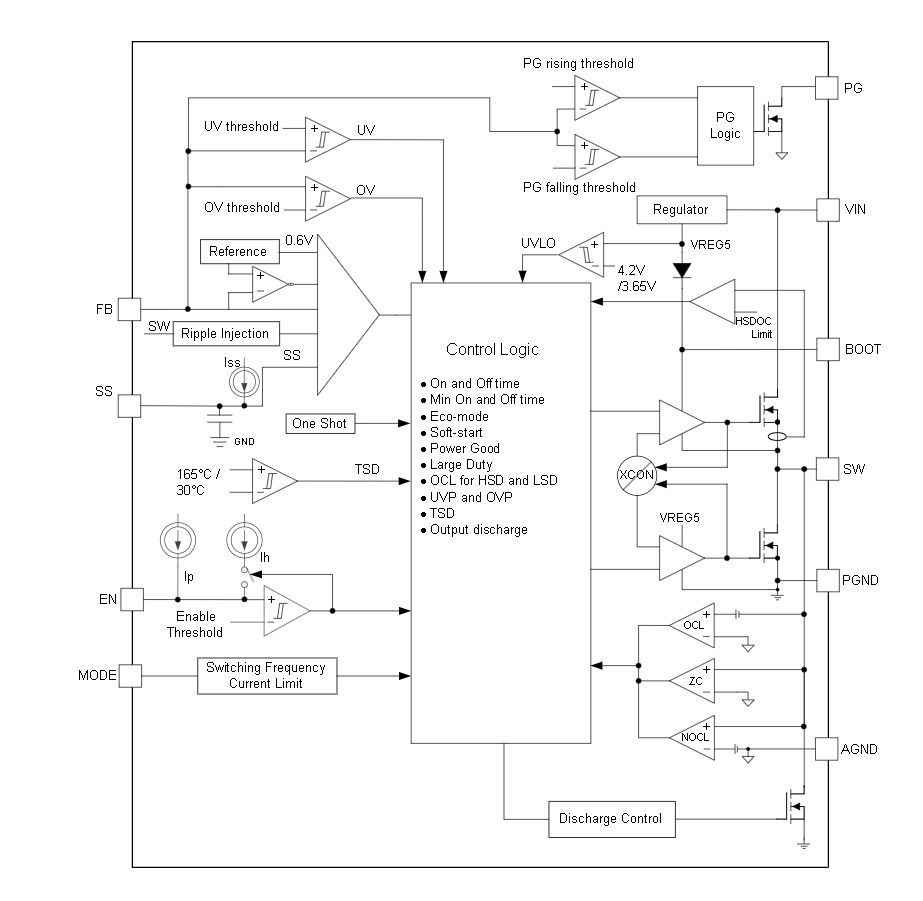

方框圖
1. 概述
TPS56837是一款高效率、易于使用的同步降壓DC/DC轉換器,專為寬輸入電壓范圍(4.5V至28V)設計,支持高達8A的連續輸出電流。該轉換器采用D-CAP3?控制模式,提供快速的瞬態響應和出色的負載及線性調節能力。
2. 主要特性
- ?寬輸入電壓范圍?:4.5V至28V。
- ?高輸出電流?:支持高達8A的連續輸出電流。
- ?輸出電壓范圍?:0.6V至13V。
- ?D-CAP3控制模式?:無需外部補償,支持低ESR輸出電容器。
- ?多種工作模式?:包括Eco模式(自動跳脈沖模式)、FCCM(強制連續導通模式)和OOA(Out-of-Audio模式)。
- ?可選開關頻率?:500kHz、800kHz和1200kHz。
- ?保護特性?:過壓保護、欠壓保護、過流保護、過溫保護和欠壓鎖定。
- ?小型封裝?:10引腳、3.0mm x 3.0mm HotRod? QFN封裝。
- ?溫度范圍?:工作結溫范圍為-40°C至+150°C。
3. 應用領域
4. 功能描述
- ?自適應導通時間控制?:結合PWM操作,實現快速瞬態響應和穩定輸出。
- ?模式選擇?:通過MODE引腳配置開關頻率和低側MOSFET谷值電流限制。
- ?軟啟動?:可調軟啟動時間,通過連接SS電容實現,默認軟啟動時間為1.8ms。
- ?電源良好指示?:PG引腳用于指示輸出電壓狀態。
- ?輸出放電功能?:內置輸出放電MOSFET,在關斷時自動放電輸出電容。
5. 封裝和訂購信息
TPS56837采用VQFN-HR(RPA)10引腳封裝,提供多種訂購選項,具體信息請參考文件末尾的機械、封裝和可訂購信息部分。
6. 設計注意事項
- ?輸入電容?:推薦使用大于10μF的陶瓷電容作為解耦電容,并根據應用需求添加額外的體電容。
- ?輸出電容?:支持低ESR電容器,如POSCAP、SP-CAP或超低ESR陶瓷電容。
- ?布局?:遵循推薦的布局指南,以確保最佳性能和可靠性。
- ?散熱?:在設計中考慮充分的散熱措施,以防止過溫。
-
