TPS56837H 和 TPS56837HA 是高效、易于使用的同步降壓轉換器，具有 4.5V 至 28V 的寬輸入電壓范圍。這些器件在 4V 至 22V 的輸出電壓下支持高達 8A 的連續輸出電流，并支持 5V、9V、15V、20V 動態輸出變化，適用于 USB 供電 （USB PD） 應用。

TPS56837H 和 TPS56837HA 使用 D-CAP3 控制模式，提供快速瞬態響應、良好的線路和負載調節，無需外部補償，并支持 MLCC 等低等效串聯電阻 （ESR） 輸出電容器。
*附件：tps56837h.pdf

TPS56837H 和 TPS56837HA 在 Eco 模式下運行，以固定的 500kHz 開關頻率和通過 MODE 引腳配置實現三個可選電流限制，在輕負載下實現高效率。TPS56837H 和 TPS56837HA 可通過 SS 引腳電容器配置調節軟啟動時間。

TPS56837H 和 TPS56837HA 提供完整的非鎖存 OV、UV、OC、OT 和 UVLO 保護，并結合電源正常指示器功能。TPS56837H 支持輸出放電功能，TPS56837HA 禁用該功能。

TPS56837H 和 TPS56837HA 采用 10 引腳、3.0mm × 3.0mm 的 HotRod QFN 封裝，額定結溫范圍為 –40°C 至 150°C。

特性

• 支持 USB 供電 （USB PD）
  • 4.5V 至 28V 輸入電壓范圍
  • 4V 至 22V 輸出電壓范圍
  • 支持 8A 連續輸出電流
  • 通過模式選擇，為低側 MOSFET 提供三個可調的逐周期過流限制
• 在整個負載范圍內具有高效率
  • 集成 20.4mΩ 和 9.5mΩ MOSFET
  • 45uA 低靜態電流
  • 固定 500kHz 開關頻率
  • VIN = 24V、VOUT = 20V 和 IOUT = 3A 時效率為 98.7%
  • Eco 模式可實現高輕載效率
• 25°C 時為 0.6V ±1% 參考電壓
• D-CAP3? 控制模式，可實現快速瞬態響應
• 通過 SS 電容器調節軟啟動時間
• TPS56837H 支持輸出放電功能
• 用于監控輸出電壓的電源正常指示器
• 支持高達 98% 的占空比作
• UV、OV、OT 和 UVLO 的非閉鎖保護
• –40°C 至 +150°C 工作結溫
• 小型 10 引腳 3.0mm × 3.0mm HotRod?QFN 封裝
• 與 6A TPS56637 和 8A TPS56837引腳對引腳兼容

參數

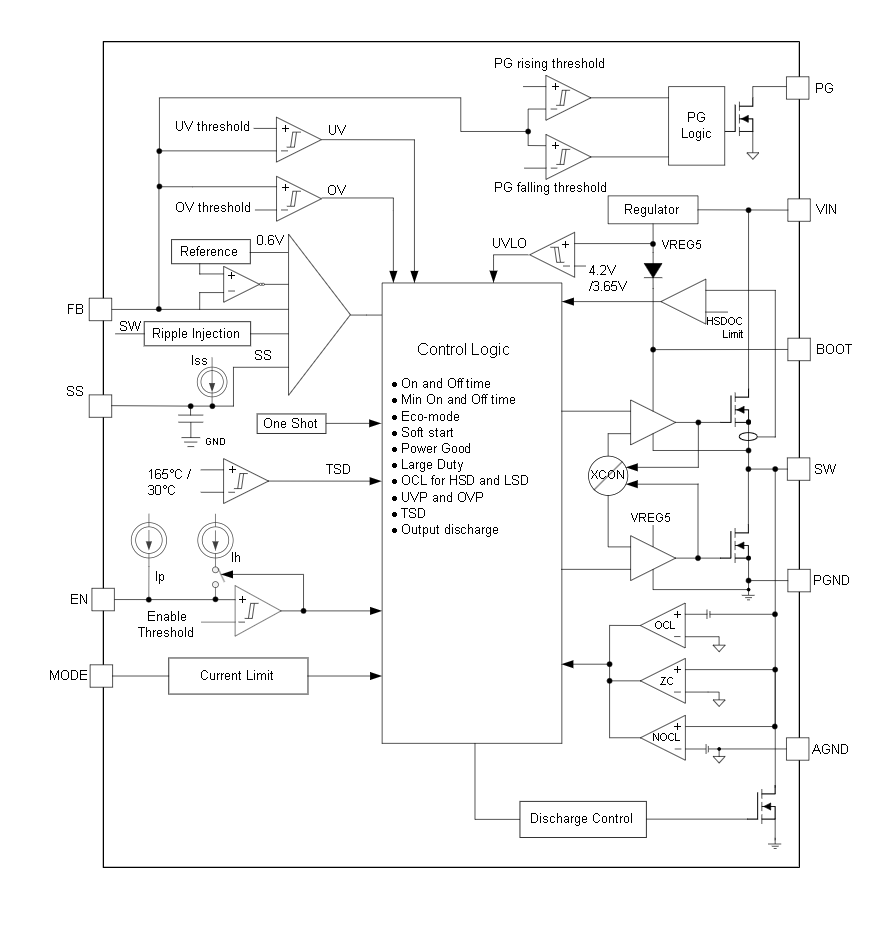

方框圖

1. 產品概述

TPS56837H是一款高效率、易于使用的同步降壓（Buck）轉換器，支持4.5V至28V的寬輸入電壓范圍，輸出電壓范圍為4V至22V，并能提供高達8A的連續輸出電流。該轉換器特別適用于USB電力輸送（USB PD）應用，以及其他需要高效率和寬輸入電壓范圍的工業及消費電子領域。

2. 主要特性

• ?寬輸入/輸出電壓范圍?：支持4.5V至28V的輸入電壓和4V至22V的輸出電壓。
• ?高電流輸出?：提供高達8A的連續輸出電流。
• ?高效率?：采用D-CAP3控制模式，結合Eco模式，實現全負載范圍內的高效率，最高可達98.7%。
• ?快速瞬態響應?：D-CAP3控制模式無需外部補償，提供快速的瞬態響應。
• ?多重保護功能?：包括過壓保護（OVP）、欠壓保護（UVP）、過溫保護（OTP）和欠壓鎖定（UVLO）等，確保系統穩定運行。
• ?靈活的配置選項?：通過MODE引腳選擇三種不同的過流限制，適應不同應用需求。
• ?小封裝?：采用10引腳、3.0mm x 3.0mm的HotRod? QFN封裝，節省空間。

3. 應用領域

• ?USB電源供應?：支持USB PD應用，動態調整輸出電壓。
• ?工業應用?：如PC、EPOS、工廠自動化和控制等。
• ?消費電子?：如多功能打印機、視頻會議系統、顯示器、電視、音響、筆記本電腦和便攜式電子設備等。
• ?通用電源總線供應?：提供12V、19V、24V等電壓。

4. 功能描述

• ?D-CAP3控制模式?：無需外部補償，提供穩定的輸出和快速的瞬態響應。
• ?Eco模式?：在輕載條件下降低開關頻率，提高效率。
• ?可調軟啟動時間?：通過SS引腳連接的電容器設置軟啟動時間。
• ?輸出放電功能?：內置MOSFET，在關斷時緩慢放電輸出電容器，避免電壓尖峰。
• ?電源良好指示?：PG引腳指示輸出電壓是否達到穩定狀態。
• ?大占空比操作?：支持高達98%的占空比，適應寬輸入/輸出電壓范圍。

5. 典型應用電路

文檔提供了TPS56837H的典型應用電路圖，包括輸入和輸出電容器、電感器、反饋電阻器等元件的選擇指南。同時，還提供了詳細的布局指導，以確保PCB設計的穩定性和可靠性。

6. 封裝與訂購信息

TPS56837H采用10引腳、3.0mm x 3.0mm的HotRod? QFN封裝。用戶可通過TI官網獲取詳細的封裝信息和訂購指南。
