LM20123 是一款功能齊全的 1.5 MHz 同步降壓穩壓器，能夠提供 高達 3A 的連續輸出電流。電流模式控制環路可以補償為 幾乎可以與任何類型的輸出電容器配合使用時保持穩定。在大多數情況下，僅補償設備 需要兩個外部組件，提供最大的靈活性和易用性。該設備是 經過優化，可在 2.95V 至 5.5V 的輸入電壓范圍內工作，使其適用于各種 的低壓系統。

該器件具有內部過壓保護 （OVP） 和過流保護功能 （OCP） 電路，以提高系統可靠性。精密使能引腳和集成 UVLO 允許 要嚴格控制和排序的設備的打開。啟動浪涌電流 受內部固定和外部可調軟啟動電路的限制。故障檢測 并且可以通過集成的電源良好電路進行電源排序。
*附件：lm20123.pdf

LM20123 設計用于在多軌電源架構中良好工作。輸出 該器件的電壓可以配置為使用 SS/TRK 引腳跟蹤更高電壓的軌。如果 LM20123 的輸出在啟動時進行預偏置，它不會吸收電流以將輸出拉低 直到內部軟啟動斜坡超過反饋引腳的電壓。

LM20123 采用 16 引腳 HTSSOP 封裝，帶有外露焊盤，可以 焊接到 PCB，無需笨重的散熱器。

特性

• LM20123Q 符合 AEC-Q100 標準，并采用汽車級流程制造
• 輸入電壓范圍 2.95V 至 5.5V
• 精確的電流限制可較大限度地減小電感器尺寸
• 1.5 MHz 開關頻率時效率為 96%
• 32 mΩ 集成 FET 開關
• 啟動至預偏置負載
• 輸出電壓跟蹤
• 峰值電流模式控制
• 可調輸出電壓低至 0.8V
• 具有外部電容器的可調軟起動
• 具有遲滯的精密使能引腳
• 集成 OVP、UVLO、電源正常和熱關斷
• HTSSOP （16 引腳） 裸露焊盤封裝

參數

方框圖

?1. 產品概述?
LM20123是德州儀器（TI）推出的高效同步降壓穩壓器，關鍵特性包括：

• ?輸入電壓范圍?：2.95V至5.5V，適用于5V/3.3V總線供電場景。
• ?輸出能力?：最大3A連續輸出電流，集成32mΩ MOSFET開關，效率高達96%（1.5MHz開關頻率）。
• ?控制模式?：峰值電流模式控制，支持快速瞬態響應和簡易補償設計。
• ?封裝?：16引腳HTSSOP帶裸露焊盤，無需額外散熱器。

?2. 核心功能?

• ?軟啟動與電壓跟蹤?：通過SS/TRK引腳外接電容調節啟動時間，或跟蹤外部電源實現時序控制。
• ?保護機制?：集成過壓（OVP）、欠壓（UVLO）、過流（OCP）及熱關斷（160°C觸發）。
• ?預偏置啟動?：避免輸出下拉，保護多電源系統中的負載。
• ?輕載優化?：二極管仿真模式提升輕載效率，支持脈沖跳躍降低功耗。

?3. 設計要點?

• ?電感選擇?：推薦1μH（5V輸入）或0.68μH（3.3V輸入），確保紋波電流<30%額定負載。
• ?電容配置?：
  • 輸入電容：低ESR陶瓷電容（如22μF X5R）靠近PVIN引腳。
  • 輸出電容：100μF陶瓷電容（或SP/OSCON）優化紋波和瞬態響應。
• ?補償網絡?：典型值RC1=17.86kΩ、CC1=4.7nF（VOUT=3.3V時），需根據負載調整。

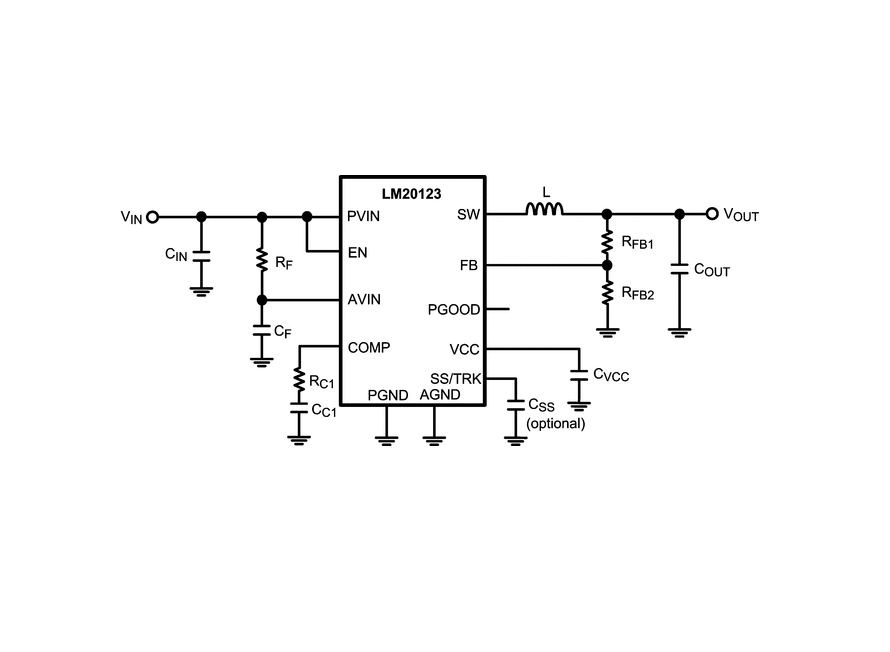

?4. 典型應用電路?

• ?電壓設置?：通過電阻分壓（如RFB1=31.6kΩ、RFB2=10.2kΩ設置3.3V輸出）。
• ?PCB布局建議?：
  • 縮短高頻回路（輸入電容→PVIN→SW→電感→輸出電容）。
  • 單獨模擬地（AGND）與功率地（PGND）單點連接，減少噪聲干擾。

?5. 性能圖表與數據?
文檔包含效率曲線、熱阻圖（θJA=38°C/W）、瞬態響應波形等，驗證器件在-40°C至+125°C范圍內的穩定性。

?6. 訂購信息?
提供多種封裝選項（如HTSSOP-16），支持卷帶（250/2500片）或管裝（92片），符合RoHS標準。

?附件說明?
當前附件為完整數據手冊（SNVS524E），涵蓋電氣特性、引腳定義、設計公式及物料清單（BOM）示例。
