LM20124 是一款功能齊全的 1 MHz 同步降壓穩壓器，能夠提供 至 4A 的連續輸出電流。電流模式控制環路可進行補償以保持穩定 幾乎具有任何類型的輸出電容器。在大多數情況下，補償設備只需要 兩個外部組件，提供最大的靈活性和易用性。該設備經過優化，可 在 2.95V 至 5.5V 的輸入電壓范圍內工作，使其適用于各種低 電壓系統。

該器件具有內部過壓保護 （OVP） 和過流保護功能 （OCP） 電路，以提高系統可靠性。精密使能引腳和集成 UVLO 允許 要嚴格控制和排序的設備的開啟。啟動浪涌電流 受內部固定和外部可調軟啟動電路的限制。故障檢測 并且可以通過集成的電源良好電路進行電源排序。
*附件：lm20124.pdf

LM20124 旨在在多軌電源架構中良好工作。輸出 該器件的電壓可以配置為使用 SS/TRK 引腳跟蹤更高電壓的軌。如果 LM20124 的輸出在啟動時進行預偏置，它不會吸收電流以將輸出拉低 直到內部軟啟動斜坡超過反饋引腳的電壓。

LM20124 采用 16 引腳 TSSOP 封裝，帶有外露焊盤，可 焊接到 PCB，無需笨重的散熱器。

特性

• LM20124-Q1 符合 AEC-Q100 標準，并采用汽車級流程制造
• 輸入電壓范圍 2.95V 至 5.5V
• 精確的電流限制可較大限度地減小電感器尺寸
• 1 MHz 開關頻率時效率為 96%
• 32 mΩ 集成 FET 開關
• 啟動到預偏置負載
• 輸出電壓跟蹤
• 峰值電流模式控制
• 可調輸出電壓低至 0.8V
• 帶外部電容器的可調軟啟動
• 具有遲滯的精密使能引腳
• 集成 OVP、UVLO、電源正常和熱關斷
• TSSOP 16 引腳裸露焊盤封裝

參數

方框圖

?1. 產品概述?
LM20124/LM20124-Q1是德州儀器（TI）推出的4A、1MHz高效同步降壓穩壓器，輸入電壓范圍2.95V至5.5V，適用于5V或3.3V總線供電系統。關鍵特性包括：

• ?高集成度?：內置32mΩ MOSFET開關，效率高達96%（1MHz開關頻率）。
• ?靈活控制?：峰值電流模式控制，支持外部補償，僅需2個元件即可穩定設計。
• ?保護功能?：集成OVP（過壓保護）、UVLO（欠壓鎖定）、熱關斷及精確使能引腳。
• ?封裝?：16引腳TSSOP帶裸露焊盤（PowerPAD?），無需額外散熱器。

?2. 核心特性?

• ?輸入電壓?：2.95V–5.5V（汽車級LM20124-Q1通過AEC-Q100認證）。
• ?輸出電流?：連續4A，峰值電流限制6A（典型值）。
• ?開關頻率?：1MHz固定頻率，支持輕負載二極管仿真模式。
• ?輸出電壓?：可調低至0.8V，精度±1.5%（全溫度范圍）。
• ?軟啟動/跟蹤?：支持外部電容調整啟動時間或電壓跟蹤功能。

?3. 典型應用?

• ?場景?：FPGA、DSP、ASIC和微處理器供電；網絡/光通信基礎設施。
• ?電路設計?：
  • ?電感選擇?：推薦1μH（如Coilcraft MSS1038），確保紋波電流<30%負載電流。
  • ?輸入/輸出電容?：100μF陶瓷電容（X5R/X7R）以降低ESR和噪聲。
  • ?補償網絡?：RC1和CC1值根據輸出電容和電感調整（例如3.3nF+20.5kΩ@VOUT=3.3V）。

?4. 關鍵功能詳解?

• ?峰值電流模式控制?：非線性斜率補償優化全電壓范圍穩定性。
• ?預偏置啟動?：避免輸出下拉，保護多電源系統中的負載。
• ?Power Good信號?：開漏輸出指示輸出電壓狀態，支持故障檢測和時序控制。
• ?熱管理?：θJA=38°C/W，需通過PCB散熱設計保持結溫<125°C。

?5. 設計注意事項?

• ?PCB布局?：
  • 最小化開關回路面積，輸入電容靠近PVIN引腳。
  • 反饋走線遠離開關節點以減少噪聲干擾。
  • 裸露焊盤需通過多通孔連接至地平面散熱。
• ?熱計算?：功耗公式PD = PIN×(1-效率)-1.1×IOUT2×DCR，需確保TJ<125°C。

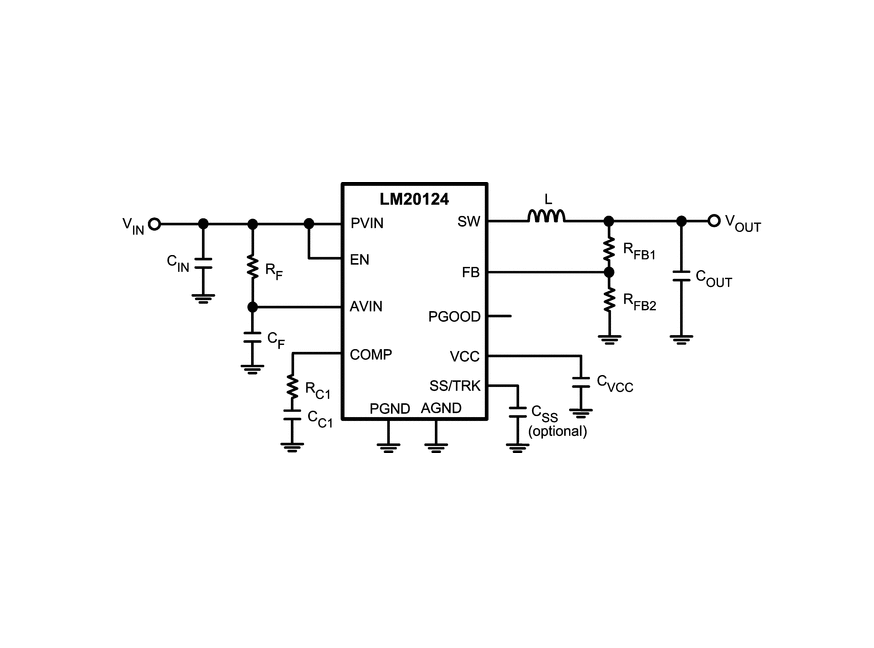

?6. 典型電路與物料清單?

• ?示例電路?（VIN=5V, VOUT=1.2V）：
  • 電感：1μH（MSS1038-102NL）。
  • 反饋電阻：RFB1=4.99kΩ, RFB2=10kΩ。
  • 補償網絡：RC1=6.65kΩ, CC1=2.2nF。

?7. 封裝與訂購信息?

• ?封裝?：HTSSOP-16（PWP0016A），帶散熱焊盤。
• ?訂購型號?：如LM20124MH/NOPB（管裝）、LM20124MHE/NOPB（卷帶）。
