DeviceNet是一種用在自動化技術的現場總線標準，由美國的Allen-Bradley公司在1994年開發。DeviceNet使用控制器局域網絡（CAN）為其底層的通訊協定，其應用層有針對不同設備所定義的行規（profile）。主要的應用包括資訊交換、安全設備及大型控制系統。在美國的市場占有率較高。

DeviceNet通訊協定是由美國的Alen-Bradley公司(后來被羅克韋爾自動化公司合并)所開發，以Bosch公司開發的控制器局域網絡(CAN)為其通訊協定的基礎。DeviceNet移植了來自ControINet(另一個由Allen-Bradley公司開發的通訊協定)的技術，再配合控制器局域網絡的使用，因此其成本較傳統以RS-485為基礎的通訊協定要低，但又可以有較好的強健性。

為了要推展DeviceNet在世界各地的使用，洛克威爾公司決定將此技術分享給其他廠商。后來DeviceNet通訊協定是由位在美國的獨立組織開放DeviceNet廠商協會(ODVA)管理。ODVA維護DeviceNet的規格、也提供一致化測試)，確保廠商的產品符合DeviceNet通訊協定的規格。

后來ODVA將DeviceNet通訊和其他相關的通訊協定整合成通用工業協定(CIP)，其中包括以下的通訊協定

EtherNetIP(其N為大寫，此處的IP不是網際協議，為“IndustrialProtocol”的簡稱)

ControlNet

DeviceNet

CompoNet

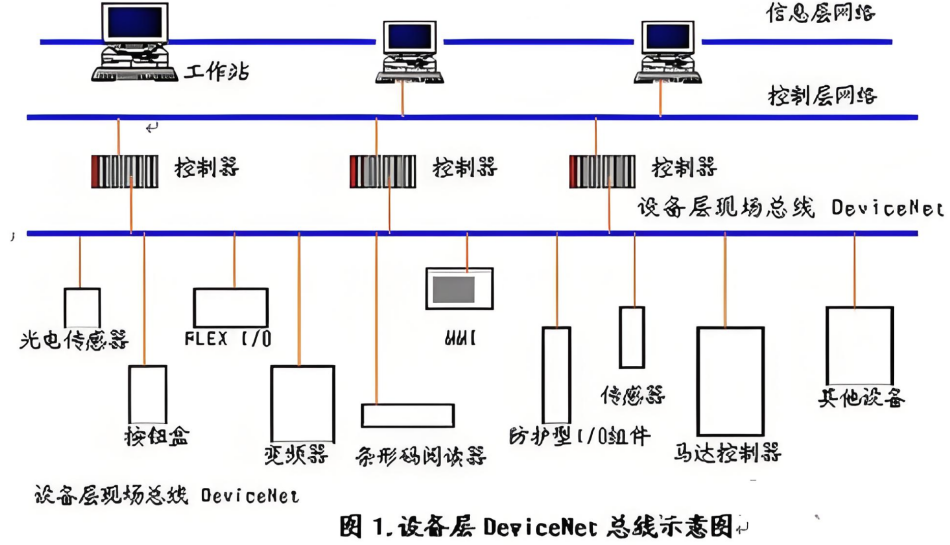

技術簡介

1定義OSI模型七層架構中的物理層、數據鏈路層及應用層1

2網絡中除了信號外，也包括電源，支援網絡自供電機能(一般用在小型的設備中，如光電監測器、限位開關或近接開關等)

3允許三種比特率:125kbits、250kbits及500kbits，不同比特率下的主干線(trunk)長度和比特率成反比網絡中可以使用扁平電纜9

5單一網絡中最多可以有64個節點，節點地址(在DeviceNet中稱為MACID)由0到63

6有重復節點地址偵測的功能>支援主站-從站(master-slave)及端對端(peer-to-peer)通訊架構，不過大部分的設備是在前者的網絡架構下運作8允許單一網絡中多重主站的功能

7可以在高噪聲的環境下使用

二、應用場景與優勢及協議轉換

1.?工業設備互聯?

o廣泛用于連接驅動器、傳感器、執行器、變頻器等設備，通過減少硬接線降低成本，提升系統靈活性34。

o典型應用包括煙草生產線標識設備的數據傳輸（通過ModbusTCP轉DeviceNet網關實現跨協議通信）1。

2.?網絡配置與擴展?

o支持扁平電纜和總線拓撲結構，支線長度需根據傳輸速率調整（如500kbps時支線最長6米）35。

o通過DeviceNet掃描儀或主站模塊（如ABB機器人DSQC1095板）實現PLC與多設備的高效通信8。

3、協議轉換

DeviceNet總線設備經常要與其它設備進行通訊，那么就需要用到協議轉換模塊。那么它都能哪些協議互通呢？

DeviceNet總線協議轉換的拓撲結構

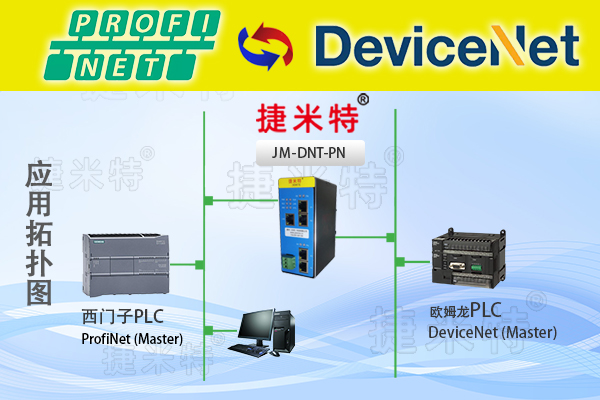

捷米特JM-DNT-PN網關實現DeviceNet主站轉Profinet主站設備之間的數據通訊，DeviceNet主站設備(PLC、工控機、運動控制器等)連接到Profinet主站設備(PLC、工控機、DCS系統等）網關在DeviceNet側作為從站，在Profinet側也作為從站。

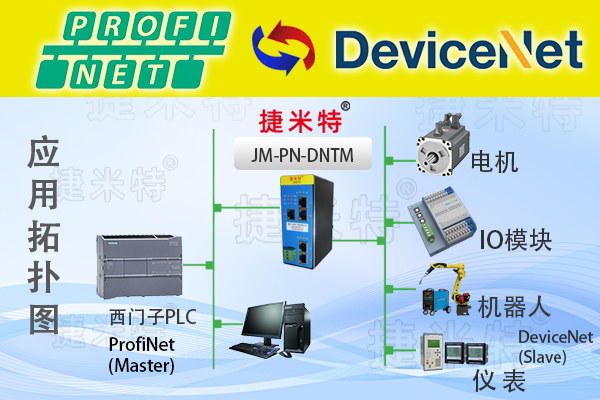

捷米特JM-PN-DNTM網關實現DeviceNet從站轉Profinet主站設備之間的數據通訊，Profinet主站設備（西門子PLC系列,工控機等）連接到DeviceNet從站設備(編碼器，變頻器，焊機機器人，儀表等)網關在DeviceNet側作為主站，在Profinet側作為從站。

捷米特JM-TCP-DNTM網關實現Modbus TCP主站轉DeviceNet從站設備之間的數據通訊，Modbus TCP主站設備（PLC，工控機，上位機等）連接到DeviceNet從站設備(編碼器，變頻器，焊機機器人，儀表等)網關在DeviceNet側作為主站，在Modbus TCP側作為從站。

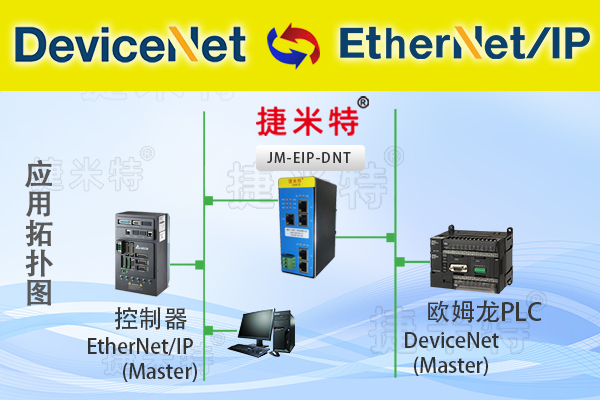

捷米特JM-EIP-DNT網關實現Ethernet/IP主站轉DeviceNet主站設備之間的數據通訊，Ethernet/IP主站設備（工控機，PLC等）連接到DeviceNet主站設備（工控機，運動控制器，PLC等）網關在DeviceNet側作為從站，在Ethernet/IP側也作為從站。

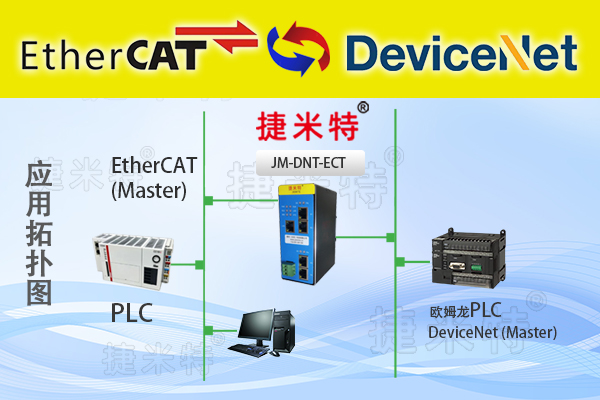

捷米特JM-DNT-ECT網關實現EtherCAT主站轉DeviceNet主站設備之間的數據通訊，EtherCAT主站設備（工控機，臺達控制器，PLC等）連接到DeviceNet主站設備（工控機，運動控制器，PLC等）網關在EtherCAT側作為從站，在DeviceNet側也作為從站。

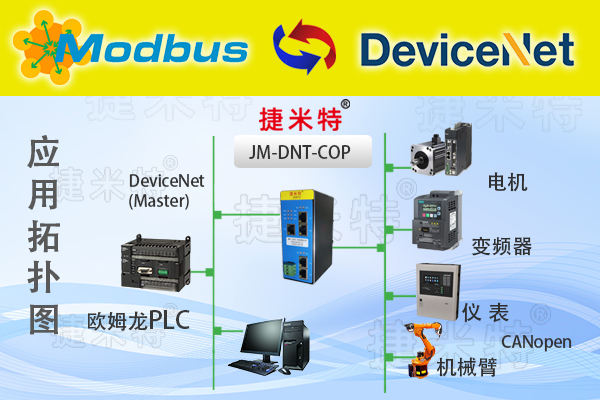

捷米特JM-DNT-COP網關實現DeviceNet主站轉CANopen從站設備之間的數據通訊，DeviceNet主站設備（工控機，運動控制器，PLC等）連接到CANopen從站設備（變頻器，步進機，編碼器，儀表等）網關在CANopen側作為主站，在DeviceNet側作為從站。

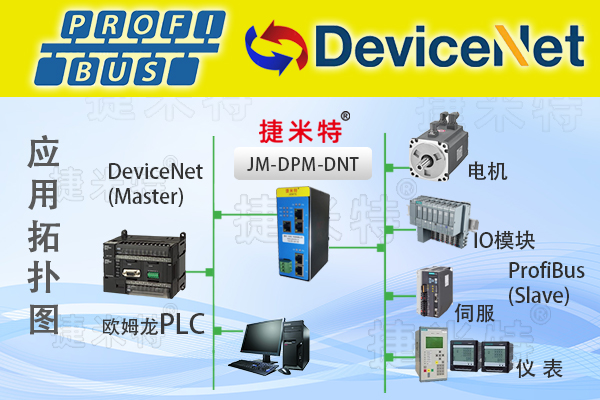

捷米特JM-DPM-DNT網關實現DeviceNet主站轉ProfibusDP從站設備之間的數據通訊，DeviceNet主站設備（工控機，運動控制器，PLC等）連接到ProfibusDP從站設備（變頻器，編碼器，步進機，儀表等）網關在ProfibusDP側作為主站，在DeviceNet側作為從站。

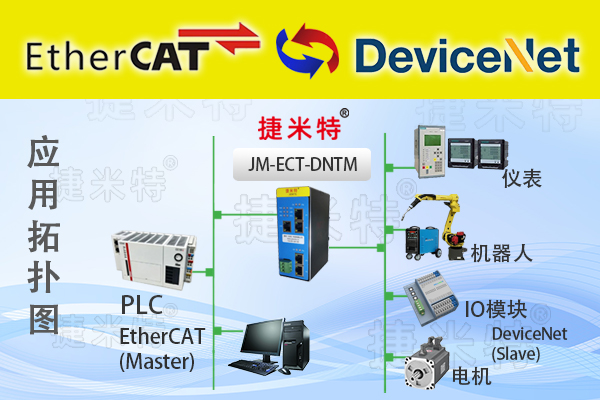

捷米特JM-ECT-DNTM網關實現EtherCAT主站轉DeviceNet從站設備之間的數據通訊，EtherCAT主站設備（工控機，PLC，臺達控制器等）連接到DeviceNet從站設備（編碼器，變頻器，焊機機器人，儀表等）網關在DeviceNet側作為主站，在EtherCAT側作為從站。

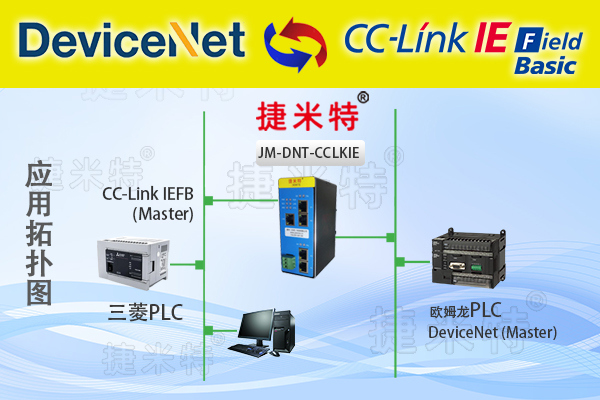

捷米特JM-DNT-CCLKIE網關實現CC-Link IEFB主站轉DeviceNet主站設備之間的數據通訊，CC-Link IEFB主站設備（PLC，工控機等）連接到DeviceNet主站設備（工控機，運動控制器，PLC等）網關在CC-Link IEFB側作為從站，在DeviceNet側也作為從站。

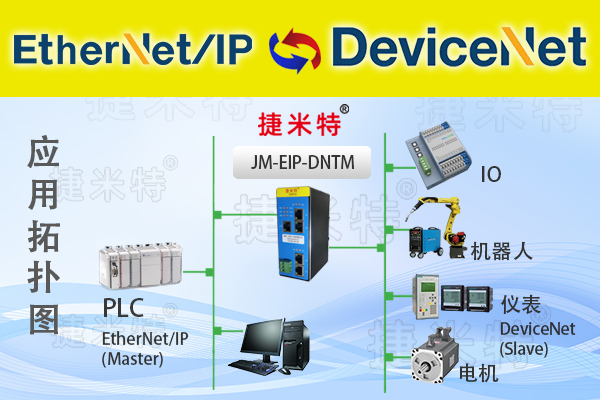

捷米特JM-EIP-DNTM網關實現EtherNet/IP主站轉DeviceNet從站設備之間的數據通訊，EtherNet/IP主站設備（工控機，PLC等）連接到DeviceNet從站設備（編碼器，變頻器，焊機機器人，儀表等）網關在DeviceNet側作為主站，在EtherNet/IP側作為從站。

三、實際應用注意事項

·?屏蔽線處理?：需確保屏蔽線可靠接地，以減少信號干擾5。

·?電源分配?：網絡總電流不超過8A，需合理規劃供電方案3。

·?節點地址管理?：避免MACID沖突，可通過配置工具實時監測網絡狀態68。

DeviceNet作為一種成熟的工業現場總線技術，為工業自動化系統提供了可靠、高效、低成本的通信解決方案，在工業領域中發揮著重要的作用。

devicenet協議轉換，數據采集找米工！

審核編輯 黃宇
