Profinet網關模塊之Profinet從站轉DeviceNet主站協議轉換方案說明，如下：

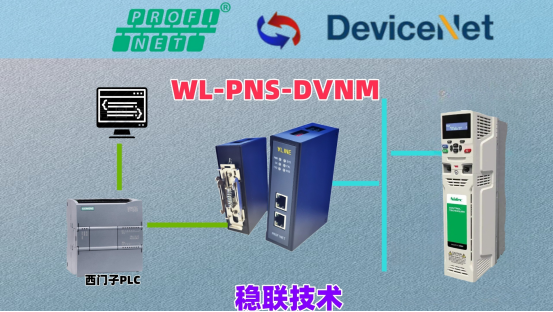

石家莊某生產車間內，原有現場設備包含配備了DeviceNet通訊卡的艾默生變頻器、AB的軟啟動器，它們通過DeviceNet協議與AB的PLC進行通訊。現因車間升級需求，需將PLC更換為西門子1500系列。考慮到西門子1500可選擇轉ProfibusDP或者Profinet協議，鑒于DeviceNet協議設備（變頻器等）作為本車站的從站，綜合評估后首推Profinet協議進行通訊連接，因此需要引入一個網關設備，實現西門子Profinet的從站功能以及作為變頻器DeviceNet的主站功能。經篩選，選用品牌的WL-PNS-DVNM網關，來解決DeviceNet轉Profinet協議轉換功能。

WL-PNS-DVNM是一款高性能的通訊網關產品，專注于實現PROFINET網絡與DeviceNet網絡之間的高效數據交互。憑借其卓越的技術性能，該產品能夠輕松地將DeviceNet網絡無縫連接至PROFINET網絡，為不同網絡架構的融合提供了便捷可靠的解決方案。

在實際應用場景中，WL-PNS-DVNM展現出了廣泛的適用性。對于支持DeviceNet接口的各類設備，如變頻器、伺服驅動器等動力控制設備，它能夠?qū)崿F(xiàn)精準的控制指令傳輸與實時狀態反饋，確保設備的穩定運行和高效協作。同時，在智能現場測量設備與儀表領域，該產品可快速采集并傳輸各類關鍵數據，為生產過程的監測與優化提供有力支持。

不僅如此，WL-PNS-DVNM還能夠與PLC、DCS、FCS等控制系統實現深度集成，打破不同系統間的通訊壁壘，促進工業自動化系統的智能化升級。無論是在大型工業生產線上，還是在復雜的智能制造環境中，WL-PNS-DVNM都能憑借其出色的兼容性和穩定性，為用戶提供可靠的網絡連接與數據通訊服務，助力企業實現生產效率的提升與數字化轉型。

技術指標

支持DeviceNet主站

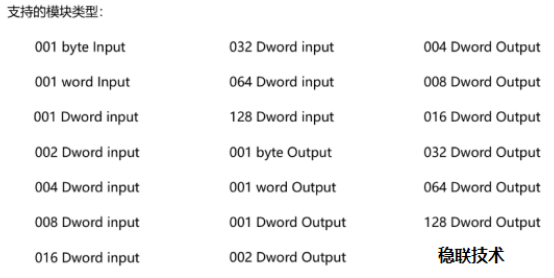

DeviceNet參數規格：

032Dwordinput064Dwordinput128Dwordinput001byteOutput001wordOutput001DwordOutput002DwordOutput支持波特率：125kbit/s,250kbit/s,500kbit/s最大連接數：63個從站輸入數據最大：1440字節輸出數據最大：1440字節單個從站輸入最大：128字節單個從站輸出最大：128字節供電：24VDC(±5％)，最大功率3.5W工作環境溫度：-25～55℃，濕度≤95%防護等級：IP20。

PN–DeviceNet設備在PROFINET一側為PROFINET從站，在DeviceNet一側可以作為DeviceNet主站。支持標準的PROFINETI/O協議。PROFINET支持的最多16個槽位，支持最大的輸入字節數為1440字節，最大的輸出字節為1440字節，輸入輸出字節的長度由TIAPortal設定。

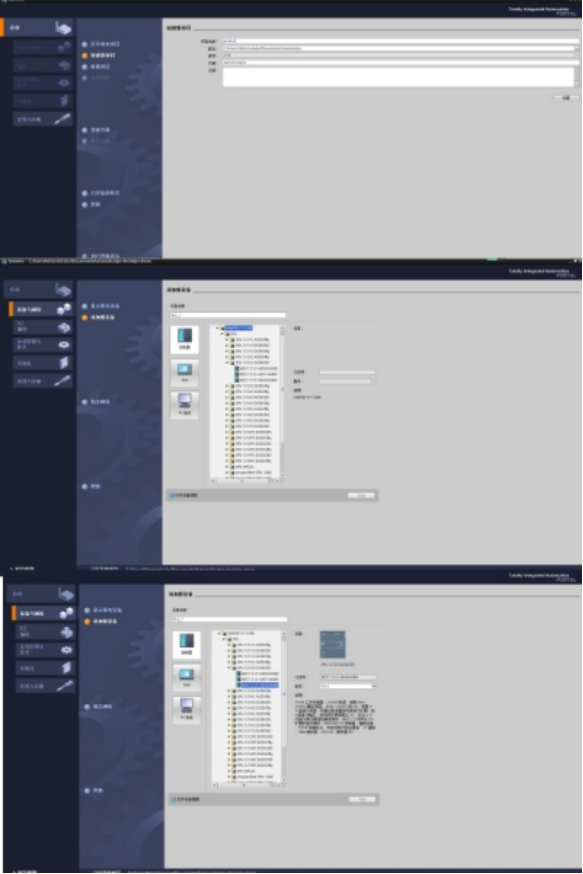

創建工程打開TIAPortal，選擇創建新項目，輸入項目名稱，選擇路徑等信息后，點擊創建，如下圖所示。

通過Portal視圖或創建完成的項目視圖將CPU插入到項目中。在視圖中，選擇“設備和網絡”并單擊“添加新設備”（或者在項目視圖中的項目名稱下，雙擊“添加新設備”），如下圖“添加新設備”對話框，添加支持PROFINET接口的控制器，例如6ES7212-1BE40-0XB0。

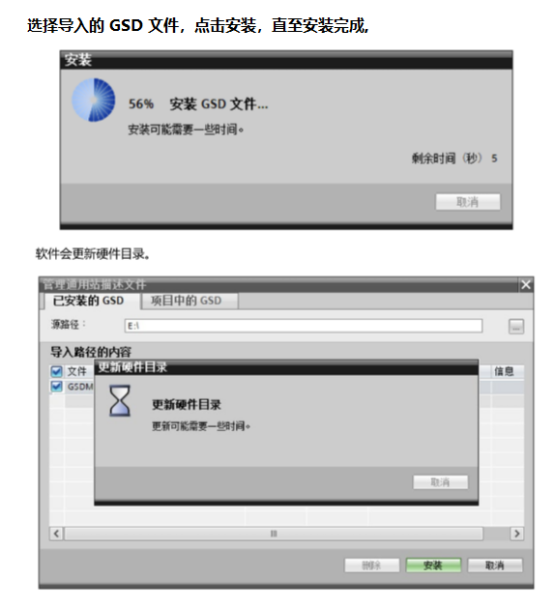

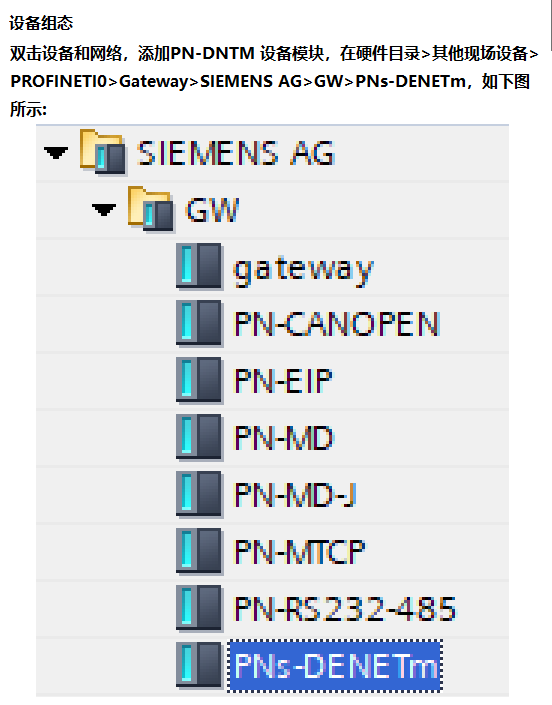

網關在工業自動化項目中發揮了關鍵作用，實現了 DeviceNet轉Profinet協議轉換無憂。使用過程中，其優勢顯著。首先，安裝與配置簡單便捷。設備的接口設計清晰，按照說明書，技術人員能快速完成硬件連接；軟件配置界面友好，參數設置直觀易懂，大幅縮短了項目部署時間。其次，通訊穩定可靠。在長時間運行中，能夠高效且準確地實現兩個網絡間的數據交互，減少了數據傳輸延遲和丟包現象，保障了生產過程中數據的實時性和準確性。此外，該產品兼容性強，能與西門子 PLC、艾默生變頻器等不同品牌設備良好適配，降低了系統集成的難度。網關是一款值得推薦的工業通訊產品，能為工業自動化系統升級提供有力支持。
