Profinet轉DeviceNet網關模塊實現西門子PLC與DeviceNet電機協議轉換案例

jf_41380799 ? 來源:jf_41380799 ? 作者:jf_41380799 ? 2025-02-28 09:51 ? 次閱讀

工業自動化進程不斷推進的當下,不同通信協議設備之間的互聯互通成為亟待解決的關鍵問題。其中,Profinet從站與DeviceNet主站由于協議的差異,在數據交互時存在諸多阻礙。為突破這一困境,我們推出了一套行之有效的解決方案 —— 借助 Profinet 網關模塊,實現從Profinet從站到DeviceNet主站的協議轉換。

該方案核心在于Profinet網關模塊,它能夠精準解析Profinet從站的數據格式,并按照DeviceNet主站的協議標準進行重新封裝,達成兩者之間的數據無縫對接。這一過程不僅保障了數據傳輸?shù)臏?zhǔn)確性,還顯著提升了通信效率。同時,網關模塊具備高度的兼容性與穩定性,可適應各類復雜的工業環境,確保通信鏈路的持續穩定運行。


河南某生產車間內,原有現場設備包含配備了DeviceNet通訊卡的艾默生變頻器、AB的軟啟動器,它們通過DeviceNet協議與AB的PLC進行通訊。現因車間升級需求,需將PLC更換為西門子1500系列。考慮到西門子1500可選擇轉ProfibusDP或者Profinet協議,鑒于DeviceNet協議設備(變頻器等)作為本車站的從站,綜合評估后首推Profinet協議進行通訊連接,因此需要引入一個網關設備,實現西門子Profinet的從站功能以及作為變頻器DeviceNet的主站功能。經篩選,選用捷米特品牌的JM-DNTM-PN網關,來解決Profinet轉DeviceNet協議轉換功能。

捷米特JM-DNTM-PN是一款高性能的通訊網關產品,專注于實現PROFINET網絡與DeviceNet網絡之間的高效數據交互。憑借其卓越的技術性能,該產品能夠輕松地將DeviceNet網絡無縫連接至PROFINET網絡,為不同網絡架構的融合提供了便捷可靠的解決方案。


在實際應用場景中,捷米特JM-DNTM-PN展現出了廣泛的適用性。對于支持DeviceNet接口的各類設備,如變頻器、伺服驅動器等動力控制設備,它能夠?qū)崿F(xiàn)精準的控制指令傳輸與實時狀態反饋,確保設備的穩定運行和高效協作。同時,在智能現場測量設備與儀表領域,該產品可快速采集并傳輸各類關鍵數據,為生產過程的監測與優化提供有力支持。不僅如此,捷米特JM-DNTM-PN還能夠與PLC、DCS、FCS等控制系統實現深度集成,打破不同系統間的通訊壁壘,促進工業自動化系統的智能化升級。無論是在大型工業生產線上,還是在復雜的智能制造環境中,捷米特JM-DNTM-PN都能憑借其出色的兼容性和穩定性,為用戶提供可靠的網絡連接與數據通訊服務,助力企業實現生產效率的提升與數字化轉型。


l技術指標

支持DeviceNet主站

DeviceNet參數規格:032Dwordinput064Dwordinput128Dwordinput001byteOutput001wordOutput001DwordOutput002DwordOutput支持波特率:125kbit/s,250kbit/s,500kbit/s最大連接數:63個從站輸入數據最大:1440字節輸出數據最大:1440字節單個從站輸入最大:128字節單個從站輸出最大:128字節供電:24VDC(±5%),最大功率3.5W工作環境溫度:-25~55℃,濕度≤95%防護等級:IP20

PN–DeviceNet設備在PROFINET一側為PROFINET從站,在DeviceNet一側可以作為DeviceNet主站。支持標準的PROFINETI/O協議。PROFINET支持的最多16個槽位,支持最大的輸入字節數為1440字節,最大的輸出字節為1440字節,輸入輸出字節的長度由TIAPortal設定。


創建工程打開TIAPortal,選擇創建新項目,輸入項目名稱,選擇路徑等信息后,點擊創建,如下圖所示。

通過Portal視圖或創建完成的項目視圖將CPU插入到項目中。在視圖中,選擇“設備和網絡”并單擊“添加新設備”(或者在項目視圖中的項目名稱下,雙擊“添加新設備”),如下圖“添加新設備”對話框,添加支持PROFINET接口的控制器,例如6ES7212-1BE40-0XB0。




捷米特JM-DNTM-PN網關在工業自動化項目中發揮了關鍵作用,實現了PROFINET網絡與DeviceNet網絡的無縫連接。使用過程中,其優勢顯著。首先,安裝與配置簡單便捷。設備的接口設計清晰,按照說明書,技術人員能快速完成硬件連接;軟件配置界面友好,參數設置直觀易懂,大幅縮短了項目部署時間。其次,通訊穩定可靠。在長時間運行中,能夠高效且準確地實現兩個網絡間的數據交互,減少了數據傳輸延遲和丟包現象,保障了生產過程中數據的實時性和準確性。此外,該產品兼容性強,能與西門子 PLC、艾默生變頻器等不同品牌設備良好適配,降低了系統集成的難度。捷米特JM-DNTM-PN是一款值得推薦的工業通訊產品,能為工業自動化系統升級提供有力支持。

審核編輯 黃宇

聲明:本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人,不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用,如有內容侵權或者其他違規問題,請聯系本站處理。 舉報投訴
收藏 人收藏

    評論

    相關推薦
    熱點推薦

    干貨分享,profinet轉devicenet網關攜手伺服驅動的配置技巧

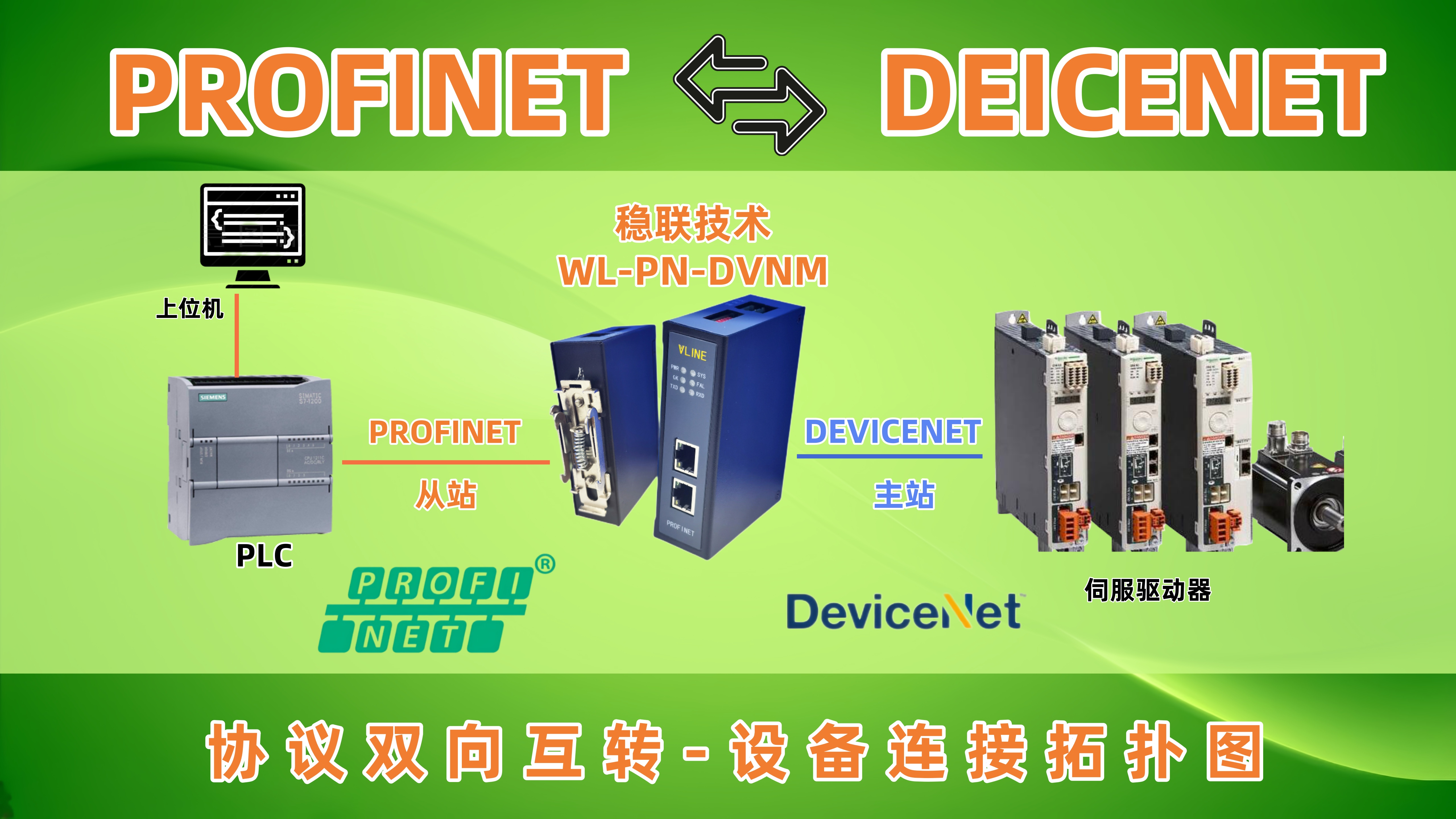

    穩聯技術devicenet轉profinet網關模塊WL-PN-DVNM,連接PLC和伺服驅動器
