USB英文全稱 Universal Serial Bus，即通用串行總線，是一個外部總線標準，用于規范電腦與外部設備的連接和通訊。

FTDI 公司的USB2.0 芯片FT232H 進行USB 通信

FH232H芯片在內部不僅完成了USB 硬件接口差分電平轉換，還封裝了USB 的相關協議，留出數據交互接口

FH232H可以默認配置為UART模式，還可配置為JTAG,FIFO,IIC,SPI，本次將其配置為FIFO進行實驗。

作為FPGA開發者只需要關注數據交互接口的時序即可實現USB功能。

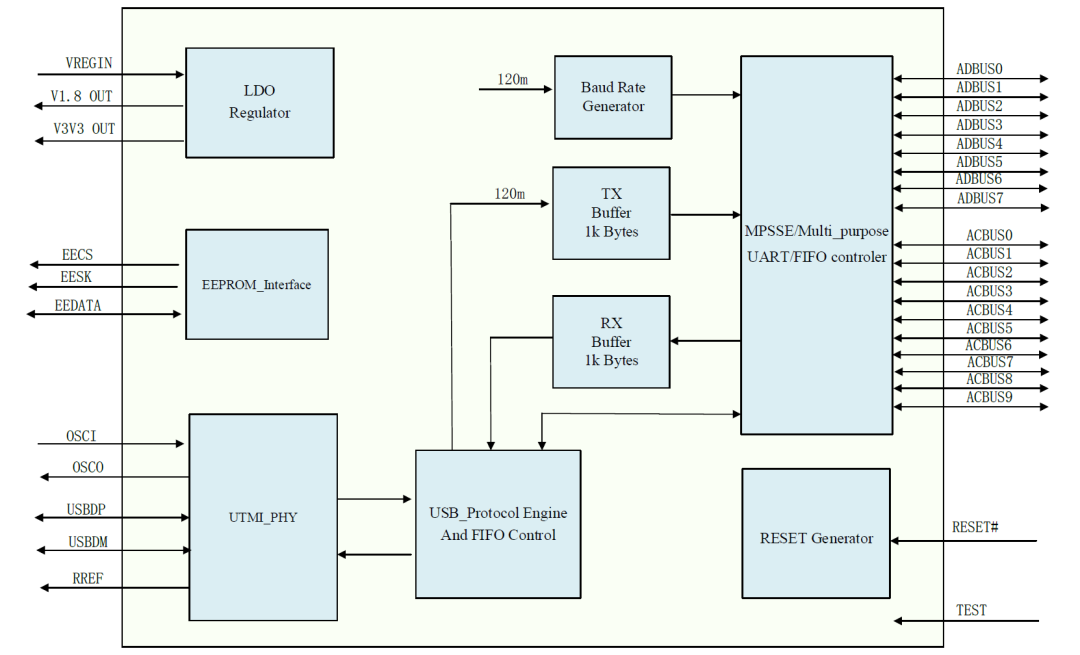

MPSSE/Multi_purpose UART/FIFO controler：該模塊為多功能UART/FIFO 控制器，它集成了面向用戶的IO，直接負責與用戶端（FPGA）進行數據交互。當把FT232H 配置成不同的模式時，管腳會有不同的含義

（I/O是對于FT232H來說）

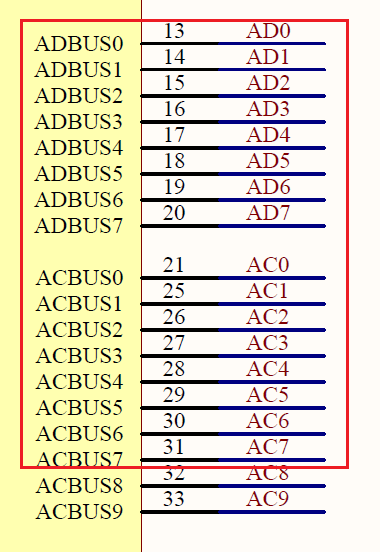

ADBUS[7:0]: (I/O) 數據端口，雙向IO接口（讀寫不能同時發生）

RD: (IN) FT232H中的數據輸出使能，由FPGA發送給FT232H，低電平有效

WR: (IN) FT232H中的數據輸入使能，由FPGA發送給FT232H，低電平有效

RXF: (OUT) FT232H中的FIFO數據可讀標志位，低電平有效

TXE: (OUT) FT232H中的FIFO數據可寫標志位，低電平有效

OE: (IN) FT232H中的數據輸出，低電平有效

CLKOUT: (OUT) 60MHz時鐘信號，由FT232H產生并傳遞給FPGA作為本次實驗主時鐘

SIWU: (OUT) FT232H中的數據立即發送使能，低電平有效

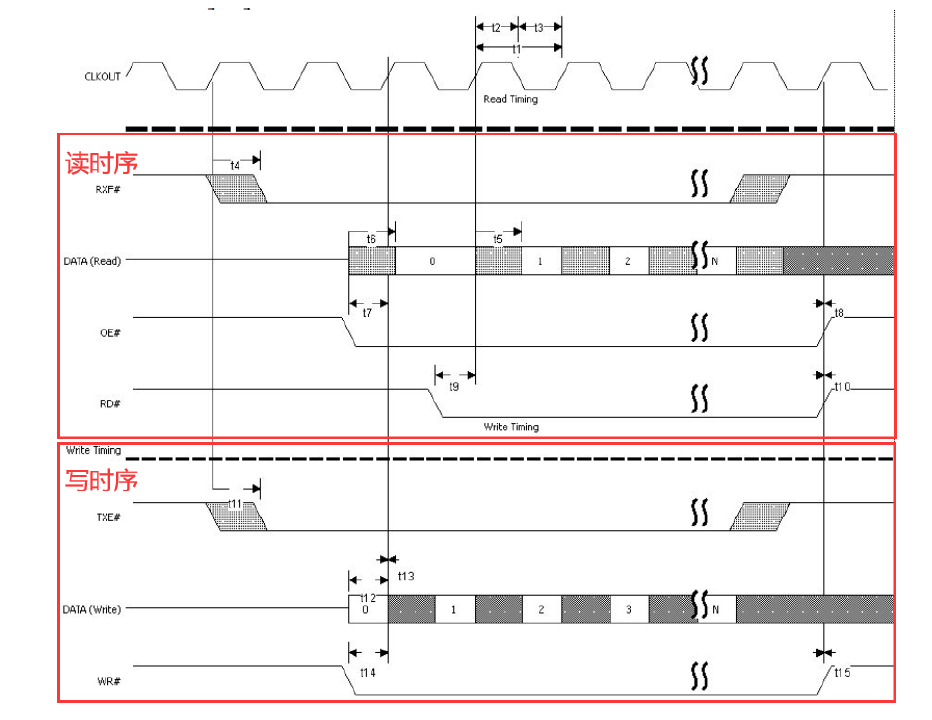

讀時序：232拉低RXF表示有數據可讀 > FPGA拉低OE使能輸出 > 等待數據有效 > FPGA拉低RD > 有效數據 > 232拉高RXF > 讀空 > FPGA需要同時拉高RD和OE

寫時序：232中FIFO未滿 > 232拉低TXE > FPGA拉低WR > 向232寫入數據 > 232拉高TXE > 寫滿

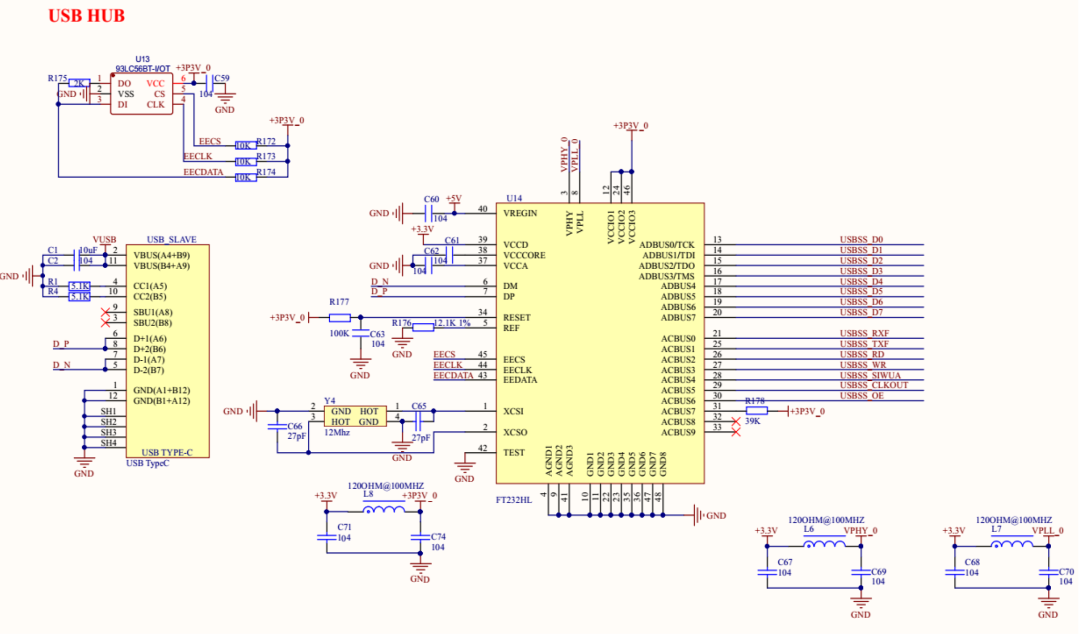

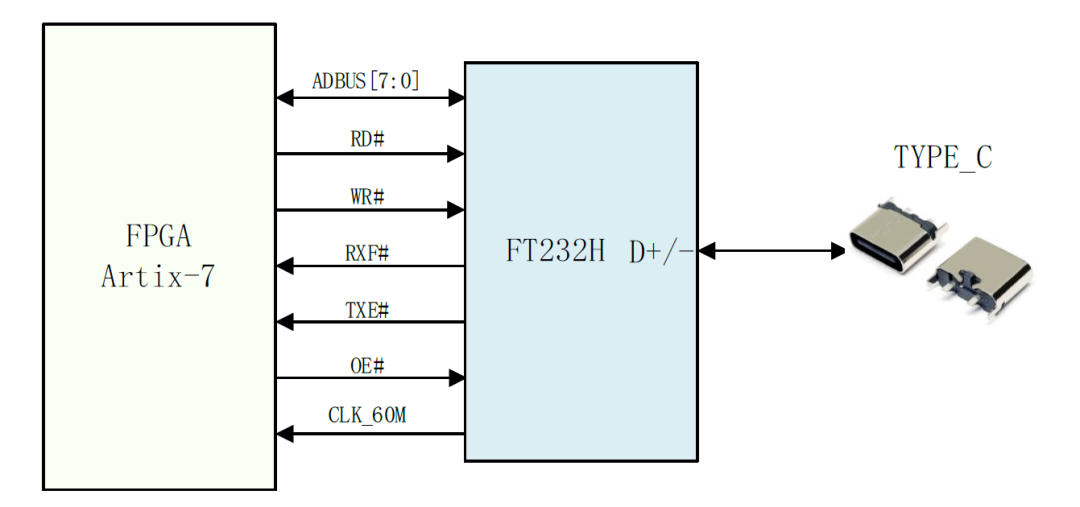

硬件設計：參考https://github.com/WangXuan95/FPGA-ftdi245fifo，正點原子達芬奇Pro

連接好硬件后進行FT232H模式修改：

在官網下載ft_prog

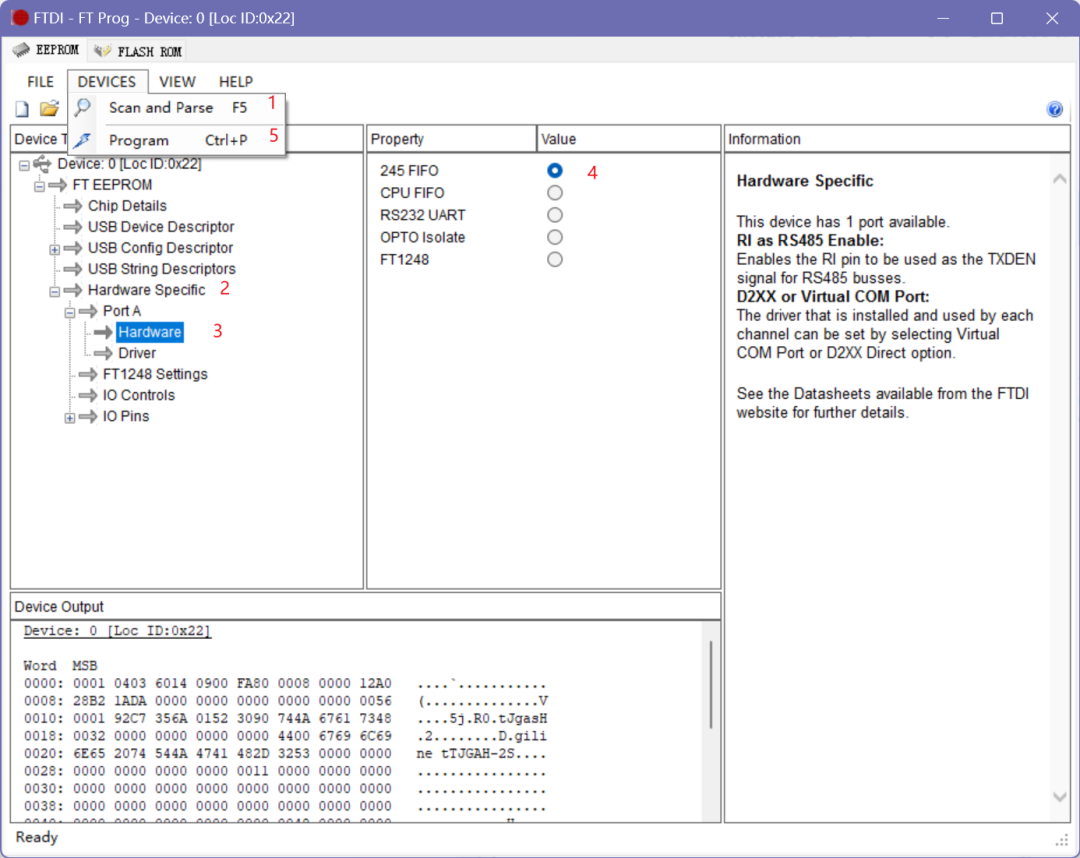

安裝后運行，去掉其他FT器件，按如圖所示操作

編寫代碼實現回環（參考正點原子源碼）

配置管腳，按硬件連接配置管腳

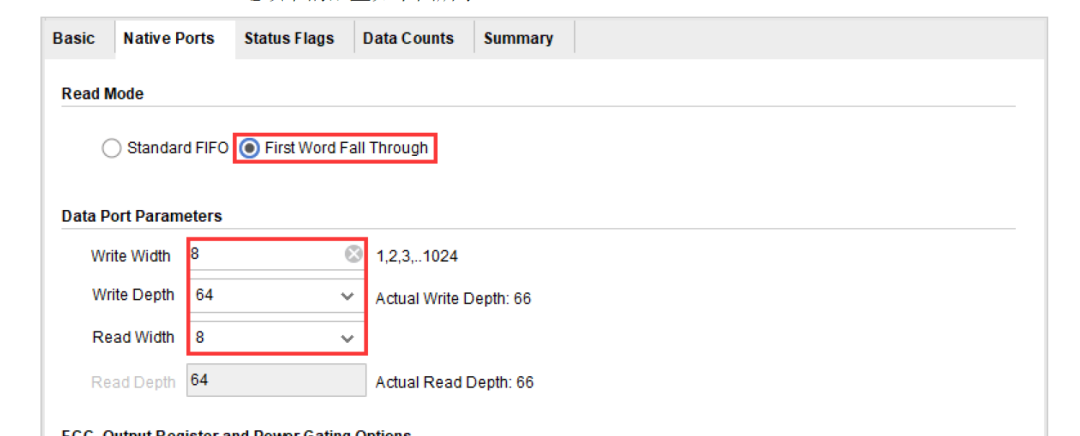

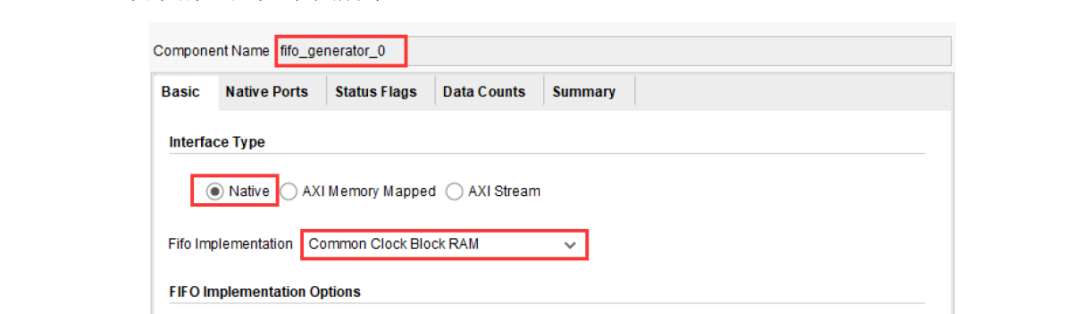

xilinx vivado FIFO IP核配置：

頂層模塊

moduleusb_loopback (  input    usb_clk_60m, //FT232輸出的60M時鐘input    sys_rst_n,  //系統復位 ,低電平input    usb_rxf_n,  //FT232H中FIFO數據的可讀標input    usb_txe_n,  //FT232H中FIFO數據的可寫標output   usb_oe_n,  //FT232H數據輸出使能output   usb_rd_n,  //FT232H讀使能信號output   usb_wr_n,  //FT232H寫使能信號output   usb_siwu_n, //send immediate/wake upoutput   c7, //send immediate/wake upinout [7:0] usb_data   //FT232H雙向數據總線);  //wire definewire[7:0] fifo_data_in; //從FT232進到FPGA的數據wire[7:0] fifo_data_out; //從FPGA輸出到FT232的數據wire   wr_en; //FPGA FIFO寫使能wire   rd_en; //FPGA FIFO讀使能wire   full; //FPGA FIFO寫滿信號wire   empty; //FPGA FIFO讀空信號//*****************************************************//** main code//*****************************************************assignusb_siwu_n =1'b1; //立即發送，喚醒assignc7 =1'b1; //立即發送，喚醒//USB 同步FIFO讀寫  usb_rw u_usb_rw (    .usb_clk_60m(usb_clk_60m),    .rst_n   (sys_rst_n),    .usb_rxf_n (usb_rxf_n),    .usb_txe_n (usb_txe_n),    .usb_oe_n (usb_oe_n),    .usb_rd_n (usb_rd_n),    .usb_wr_n (usb_wr_n),    .fifo_wr_en(wr_en),    .fifo_rd_en(rd_en),    .empty   (empty),    .usb_data (usb_data),    .fifo_data_in(fifo_data_in),    .fifo_data_out(fifo_data_out)   );  //FPGA FIFO調用  fifo_generator_0 u_fifo_generator_0 (    .clk (usb_clk_60m),  // input wire clk.srst(1'b0),     // input wire srst.din (fifo_data_in), // input wire [7 : 0] din.wr_en(wr_en),     // input wire wr_en.rd_en(rd_en),     // input wire rd_en.dout(fifo_data_out), // output wire [7 : 0] dout.full(full),     // output wire full.empty(empty)     // output wire empty  );  // ila_0 u_ila_0 (// .clk(usb_clk_60m), // input wire clk// .probe0(fifo_data_out), // input wire [7:0] probe0 // .probe1(fifo_data_in), // input wire [7:0] probe1// .probe2({usb_rxf_n,usb_txe_n,usb_oe_n,usb_rd_n,usb_wr_n}), // input wire [7:0] probe2// .probe3(0) // input wire [7:0] probe3// );endmodule

USB模塊：

moduleusb_rw (  input      usb_clk_60m, //FT232 輸出的60M 時鐘input      rst_n,    //系統復位 ,低電平//FT232Hinput      usb_rxf_n,  //FT232H 中FIFO 數據的可讀標志input      usb_txe_n,  //FT232H 中FIFO 數據的可寫標志outputreg   usb_oe_n,  //FT232H 數據輸出使能outputreg   usb_rd_n,  //FT232H 讀使能信號outputreg   usb_wr_n,  //FT232H 寫使能信號inout   [7:0] usb_data,  //FT232H 雙向數據總線//FPGA FIFOoutputreg   fifo_wr_en,  //FPGA FIFO寫使能outputreg   fifo_rd_en,  //FPGA FIFO讀使能input      empty,     //FPGA FIFO讀空信號input   [7:0] fifo_data_out, //FPGA FIFO中讀出的數據outputreg[7:0] fifo_data_in  //寫入FPGA FIFO的數據);  // localparam definelocalparamIDLE =4'b001; //FT232H 空閑localparamREAD =4'b010; //FT232H 讀狀態，此時數據從FT232H發送到FPGAlocalparamWRITE =4'b100; //FT232H 寫狀態，此時數據從FPGA發送到FT232H//reg definereg[2:0] cur_state; //讀寫現狀態reg[2:0] next_state; //讀寫次狀態reg   usb_oe_n_d1; //usb_oe_n下一拍//*****************************************************//** main code//*****************************************************//在FT232H寫狀態，將FIFO的數據輸出賦值給將USB數據總線，其他時候為高阻態assignusb_data = (next_state == WRITE) ? fifo_data_out :8'hzz;  //產生FT232H數據輸出使能usb_oe_nalways@(posedgeusb_clk_60mornegedgerst_n)beginif(!rst_n) usb_oe_n <=?1'b1; ? ? ? ?elseif?(!usb_rxf_n) usb_oe_n <=?1'b0; ? ? ? ?else?usb_oe_n <=?1'b1; ? ?end//FT232H數據輸出使能usb_oe_n打一拍always?@(posedge?usb_clk_60m?ornegedge?rst_n)?beginif?(!rst_n) usb_oe_n_d1 <=?1'b1; ? ? ? ?else?usb_oe_n_d1 <= usb_oe_n; ? ?end//狀態跳轉always?@(posedge?usb_clk_60m?ornegedge?rst_n)?beginif?(!rst_n) cur_state <= IDLE; ? ? ? ?else?cur_state <= next_state; ? ?end//讀寫狀態跳轉條件always?@(*)?begincase?(cur_state) ? ? ? ? ? ? IDLE:?beginif?(usb_rxf_n ==?1'b0) ?//usb_rxf_n拉低，，ft232中數據可讀，下一時鐘進入去讀FT232H數據? ? ? ? ? ? ? ? ? ? ?next_state <= READ; ?//usb_txe_n拉低且FPGA FIFO不空進入FT232H寫elseif?((usb_txe_n ==?1'b0) && (empty ==?1'b0)) next_state <= WRITE;//ft232可寫且本地fifo不為空else?next_state <= IDLE; ? ? ? ? ? ?end? ? ? ? ? ? ?READ:?begin//usb_rxf_n拉高，ft232數據讀空，從FT232H讀回到空閑狀態if?((usb_oe_n_d1 ==?1'b1) && (usb_rxf_n ==?1'b1)) next_state <= IDLE; ? ? ? ? ? ? ? ?else?next_state <= READ; ? ? ? ? ? ?end? ? ? ? ? ? ?WRITE:?begin//usb_txe_n拉高或者FPGA FIFO被讀空，回到空閑狀態if?((usb_txe_n ==?1'b1) || (empty ==?1'b1)) next_state <= IDLE; ? ? ? ? ? ? ? ?else?next_state <= WRITE; ? ? ? ? ? ?enddefault: next_state <= IDLE; ? ? ? ?endcaseend//狀態賦值always?@(*)?begincase?(next_state) ? ? ? ? ? ? IDLE:?begin? ? ? ? ? ? ? ? ?fifo_data_in <=?8'hzz; ? ? ? ? ? ? ? ? usb_rd_n <=?1'b1; ? ? ? ? ? ? ? ? usb_wr_n <=?1'b1; ? ? ? ? ? ? ? ? fifo_wr_en <=?1'b0; ? ? ? ? ? ? ? ? fifo_rd_en <=?1'b0; ? ? ? ? ? ?end//讀狀態時，將usb數據賦值給fifo_data_in? ? ? ? ? ? ?READ:?begin? ? ? ? ? ? ? ? ?fifo_data_in <= usb_data; ? ? ? ? ? ? ? ? usb_wr_n <=?1'b1; ? ? ? ? ? ? ? ? fifo_rd_en <=?1'b0; ? ? ? ? ? ? ? ?//在usb_oe_n為低且在usb_oe_n下一拍也為低時拉低usb_rd_n，其他時候為高if?((usb_oe_n_d1 ==?0) && (usb_oe_n ==?0)) usb_rd_n <=?1'b0;//拉低讀取標志位，開始讀取ft232數據else?usb_rd_n <=?1'b1; ? ? ? ? ? ? ? ?//在usb_oe_n下一拍為低，且usb_rxf_n也為低時使能FIFO寫if?((usb_oe_n_d1 ==?0) && (usb_rxf_n ==?0)) fifo_wr_en <=?1'b1;//使能本地fifo寫入數據else?fifo_wr_en <=?1'b0; ? ? ? ? ? ?end//寫狀態時，使能fifo_rd_en和usb_wr_n? ? ? ? ? ? ?WRITE:?begin? ? ? ? ? ? ? ? ?fifo_data_in <=?8'hzz; ? ? ? ? ? ? ? ? usb_rd_n <=?1'b1; ? ? ? ? ? ? ? ? fifo_wr_en <=?1'b0; ? ? ? ? ? ? ? ? usb_wr_n <=?1'b0; ? ? ? ? ? ? ? ? fifo_rd_en <=?1'b1; ? ? ? ? ? ?enddefault:?begin? ? ? ? ? ? ? ? ?fifo_data_in <=?8'hzz; ? ? ? ? ? ? ? ? usb_rd_n <=?1'b1; ? ? ? ? ? ? ? ? usb_wr_n <=?1'b1; ? ? ? ? ? ? ? ? ?fifo_wr_en <=?1'b0; ? ? ? ? ? ? ? ? fifo_rd_en <=?1'b0; ? ? ? ? ? ?endendcaseendendmodule

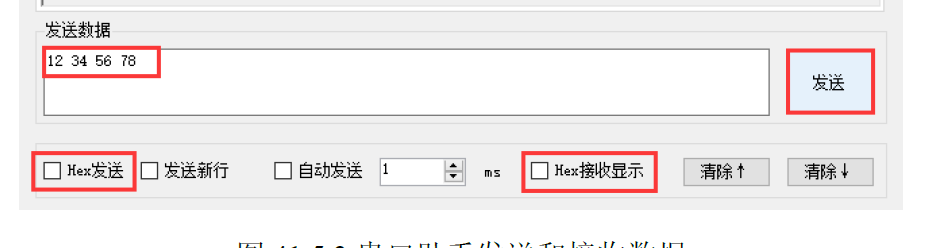

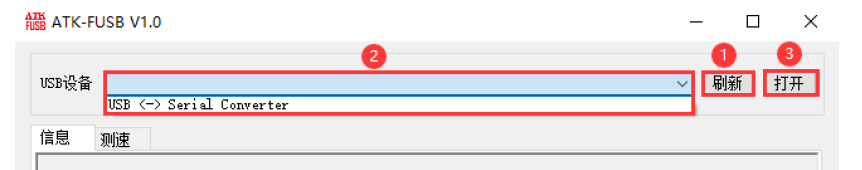

下載完成后斷開下載線，只保留USB連接線，使用串口助手 ATK-FUSB測試：

成功的話會在接收窗口看到同樣的數據返回。
