Analog Devices Inc. LTM4705演示板DC3051A是用于LTM4705直流-直流μModule?穩壓器的評估平臺。LTM4705是一款完整的雙路5A降壓開關模式穩壓器，設有集成開關控制器、功率MOSFET、電感器和支持元件。LTM4705的工作輸入電壓范圍為3.1V至20.0V，它支持0.6V至5.5V的輸出電壓范圍，該范圍由一個外部電阻器進行設置。該器件的高效設計提供5.0A雙連續輸出電流。兩個通道共享同一時鐘，運行180°異相。僅需少量陶瓷輸入和輸出電容器。

數據手冊：*附件：Analog Devices Inc. LTM4705演示板DC 3051A數據手冊.pdf

Analog Devices Inc. LTM4705演示板DC3051A預裝有LTM4705，采用6.25mm x 7.50mm BGA-63封裝。該演示板設計用于將6VIN 至20VIN驅動至雙路5A跳線可選輸出。該演示板默認在1MHz固定頻率下工作，可通過MODE/SYNC引腳在1MHz至3MHz范圍內同步。LTM4705演示板可用于強制連續模式或脈沖跳躍模式， 可實現低噪聲或Burst Mode?下工作，從而在輕負載條件下實現高效率。

特性

• [LTM4705] 直流-直流μModule穩壓器
• 輸入電壓范圍：6V至20V (V IN )
• 輸出電壓 (V OUT )
  • VOUT12.5V
  • VOUT21V
• 最大輸出電流：5A (I OUT )
• 效率 (EFF)
  • V OUT1 ：92%
  • V OUT2 ：84.5%
• 開關頻率 (f SW )：1MHz

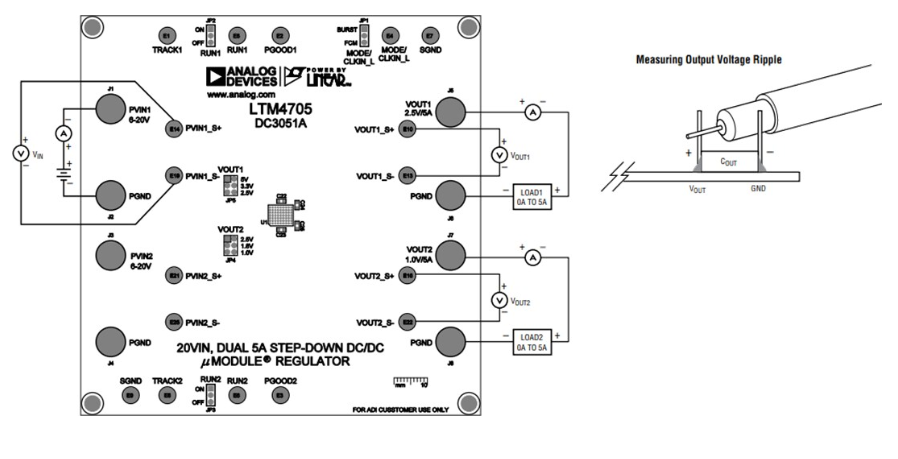

設置示例
