Analog Devices Inc. LT8333電流模式直流-直流轉換器集成40V、3A電源開關，工作輸入電壓范圍為2.8V至40V。該器件采用獨特的單反饋引腳架構，能夠?qū)崿F(xiàn)升壓、SEPIC 或反相配置。突發模式?運行消耗的靜態電流低至9μA，可在非常低的輸出電流下保持高效率，同時保持典型輸出紋波低于15mV。

數據手冊：*附件：Analog Devices Inc. LT8333電流模式直流-直流轉換器數據手冊.pdf

LT8333的工作輸入電壓范圍為2.8V至40V，適合用于汽車、電信和工業應用。該轉換器可通過SSFM選項在300kHz至2MHz范圍內提供可調節和可同步操作。LT8333集成有其他特性，例如可編程軟啟動、偏置引腳和輸入欠壓閉鎖。該器件在突發模式下的靜態電流低至9μA，在關斷模式下的靜態電流低至1μA，因此非常適合用于電池供電系統。

Analog Devices Inc. LT8333電流模式直流-直流轉換器采用散熱增強型3mm x 3mm雙扁平無引線 (DFN) 封裝，工作結溫范圍為-40°C至+150°C。

特性

• 寬輸入電壓范圍：2.8V至40V
• 超低靜態電流和低紋波
• 突發模式 運行：I Q =9μA
• 3A、40V電源開關
• 利用單個反饋引腳進行正或負輸出電壓編程
• 可編程頻率范圍：300kHz至2MHz
• 可與外部時鐘同步
• 擴頻調制用于實現低EMI
• 偏置引腳，實現更高效率
• 可編程欠壓閉鎖 (UVLO)
• 過流和過熱保護
• 散熱增強型3mm x 3mm DFN-10封裝

應用

• 工業和汽車
• 醫療診斷設備
• 電信
• 便攜式電子產品

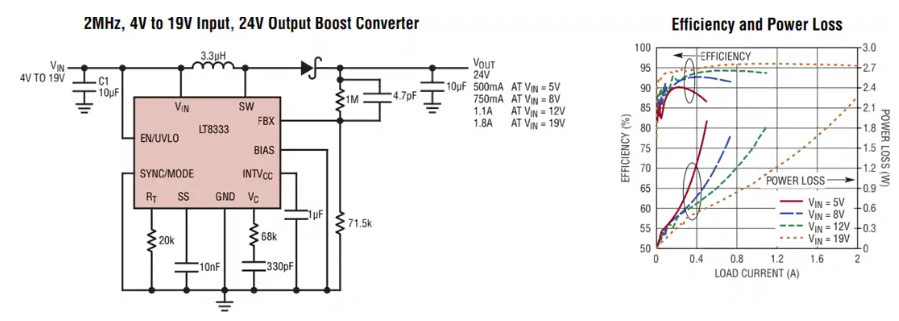

典型應用電路

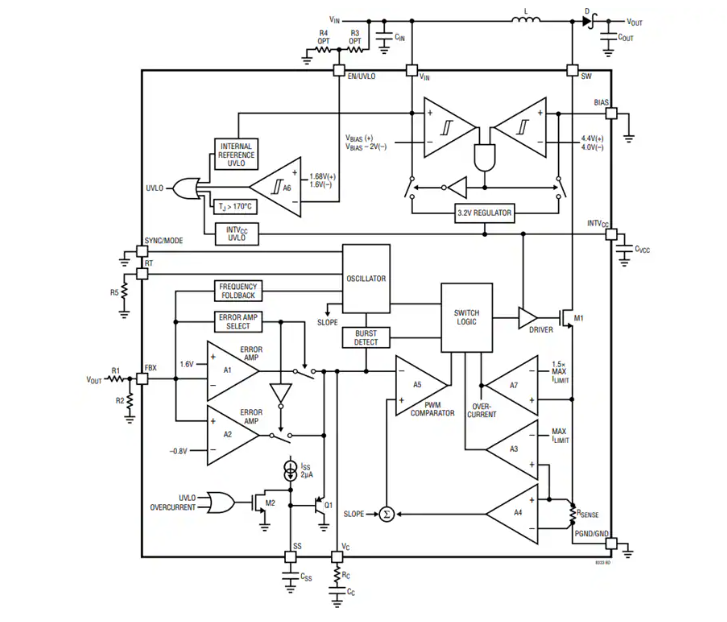

框圖

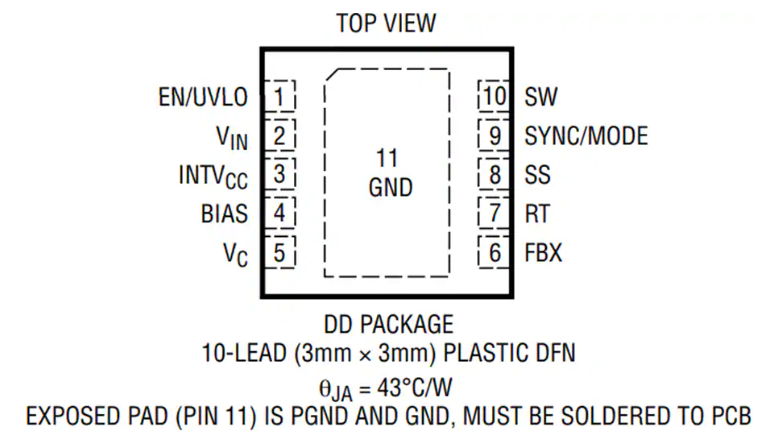

引腳分配
