Analog Devices Inc. LT3154高性能降壓-升壓直流/直流轉換器是一款6A低噪聲、高效率、大電流降壓-升壓直流/直流轉換器，采用高于、低于或等于調節輸出電壓的輸入電壓工作。高級拓?fù)湓谒泄ぷ髂Ｊ较绿峁┻B續傳輸。VIN 在1.8V至5.5V范圍內運行，為各種電源提供了靈活性。輸出電壓可在1.8V至5.5V之間調節。采用熱增強型3mm^2^ x 0.75mm、16引腳LQFN封裝，Analog Devices Inc. LT3154 直流/直流轉換器是一款只需極少外部組件的簡單解決方案。

數據手冊：*附件：Analog Devices Inc. LT3154高性能降壓-升壓直流、直流轉換器數據手冊.pdf

為盡量減少外部組件，LT3154 可配置為采用2.2MHz內部振蕩器工作。為了優化應用以實現更高效率或盡量縮小尺寸，可在400kHz至4MHz之間對振蕩器編程。如為噪聲敏感電路，振蕩器可與外部時鐘實現同步。可選Burst模式操作將靜態電流降低至15μA，確保在整個負載范圍內具有高效率。針對各種輸入源都可以調整VIN啟動閾值 (UVLO)。內部或外部可編程軟啟動限制啟動期間的浪涌電流。其他特性包括：關斷電流 <1μA，短路和熱過載保護。

特性

• 單電感器降壓-升壓架構
• 寬VIN 范圍： 1.8V至5.5V
• 可調節VOUT 范圍：1.8V 至 5.5V
• 使用V IN >VOUT 時的連續輸出電流為5A
• 效率高達95%
• 可選擇的內部2.2MHz固定頻率
• 可調整且可同步，最高可達4MHz
• Burst 模式? IQ 15μA，可在輕負載下實現高效率
• 可編程軟啟動和VIN UVLO
• 只需極少外部組件的簡單解決方案
• 16引腳 (3mm × 3mm × 0.75mm) LQFN封裝
• 濕度靈敏性等級 (MSL) 3
• 符合RoHS 標準

應用

• 便攜式庫存管理端子
• 手提電腦
• 醫療和工業儀器儀表
• 無線射頻變送器
• 備用電源應用
• 電池供電系統

規范

• 工作結溫范圍
  • -40°C至+125°C (LT3154E和LT3154I)
  • -40°C至+150°C (LT3154J)
• I/O工作電壓范圍：1.8V至5.5V
• 反饋電壓范圍：0.98V至1.02V
• 典型PWM模式VIN 空載電流：20mA
• 最大VIN 睡眠靜態電流：25μA，典型值為15μA
• 最大VOUT 靜態電流睡眠 ：2μA，典型值為1μA
• 最大VIN 關斷電流：2μA，典型值為0.5μA
• UVLO模式下的最大的VIN電流：25μA，典型值為8μA
• EN/UVLO引腳閾值范圍
  • 上升：1.16V至1.24V
  • 下降：1.06V至1.14V
  • 關斷：0.2V至1.05V
• 最大EN/UVLO引腳輸入漏電流：50nA，典型值為1nA
• 開關操作
  • 電感器電流限值
    • 平均范圍：5.5A到8.7A
    • 峰值范圍：8A到11A
    • 反向電流范圍：-1.5A到-0.9A
  • ±0.25A IZERO 電流
  • MOSFETRDS(ON)
    • 低側典型值：18mΩ
    • 高側典型值：25mΩ
  • MOSFET漏電流
    • 低側最大值：2μA，典型值為0.05μA
    • 高側最大值：10μA，典型值為0.1μA
• 振蕩器工作
  • 開關頻率范圍：0.4MHz至4MHz
  • 最大升壓占空比：83%至93%
  • 最小占空比：0%
  • 應用SYNC/MODE的時鐘頻率范圍：0.5MHz至4MHz
  • 最低SYNC/MODE高/低脈寬：75ns
  • SYNC/MODE輸入邏輯電平
    • 1.5V 最低高度
    • 0.5V 最大高度
  • 50nA 最大SYNC/模式 輸入 漏電流，典型值1nA
• 2.2ms 典型的 軟啟動 期間
• 1.0V 典型的外部 軟啟動 調節 電壓
• 電壓GM AMP
  • 最大的反饋引腳輸入電流：50nA
  • VC 源/灌電流典型值：±12μA
  • 錯誤放大器跨導典型值：110μS

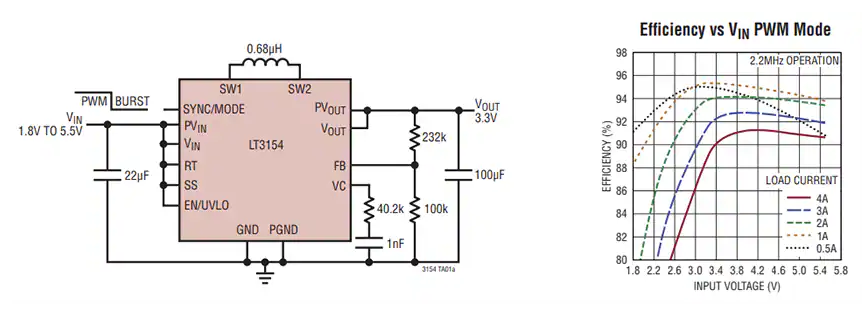

典型應用

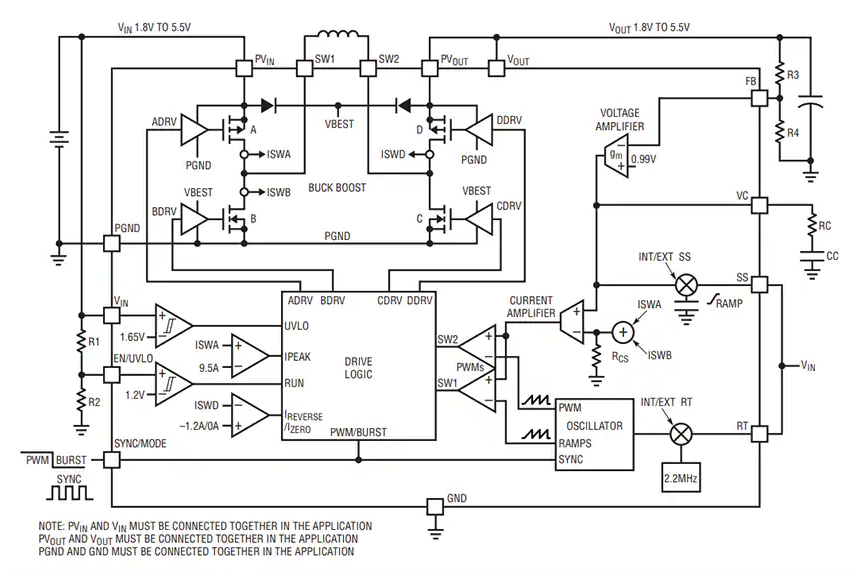

框圖
