LM43603-Q1 穩壓器是一款易于使用的同步降壓 DC-DC 轉換器，能夠從 3.5 V 至 36 V（絕對最大值 42 V）的輸入電壓驅動高達 3 A 的負載電流。LM43603-Q1 在非常小的解決方案尺寸中提供卓越的效率、輸出精度和壓差。擴展系列提供 0.5A、1A 和 2A 負載電流選項，采用引腳對引腳兼容封裝。采用峰值電流模式控制，以實現簡單的控制環路補償和逐周期電流限制。可編程開關頻率、同步、電源正常標志、精密使能、內部軟啟動、可擴展軟啟動和跟蹤等可選功能為廣泛的應用提供了一個靈活易用的平臺。輕負載下的不連續導通和自動頻率調制提高了輕負載效率。該系列需要很少的外部元件，引腳排列允許簡單、最佳的 PCB 布局。保護功能包括熱關斷、V抄送欠壓鎖定、逐周期電流限制和輸出短路保護。LM43603-Q1 器件采用 HTSSOP （PWP） 16 引腳引腳封裝（6.6 mm × 5.1 mm × 1.2 mm）。LM43603A-Q1 版本針對 PFM作進行了優化，建議用于新設計。該器件與 LM4360x 和 LM4600x 系列引腳對引腳兼容。
*附件：lm43603-q1.pdf

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 工作結溫
• 27μA 穩壓靜態電流
• 輕負載時效率高（DCM 和 PFM）
• 符合 EN55022/CISPR 22 EMI 標準
• 集成同步整流
• 可調頻率范圍：200 kHz 至 2.2 MHz（默認 500 kHz）
• 頻率與外部時鐘同步
• 內部補償
• 與陶瓷、聚合物、鉭和鋁電容器的幾乎任何組合都保持穩定
• Power-Good 標志
• 軟啟動至預偏置負載
• 內部軟啟動：4.1 ms
• 通過外部電容器實現可延長的軟啟動時間
• 輸出電壓跟蹤能力
• 精確啟用程序系統 UVLO
• 具有打嗝模式的輸出短路保護
• 過熱熱關斷保護

參數

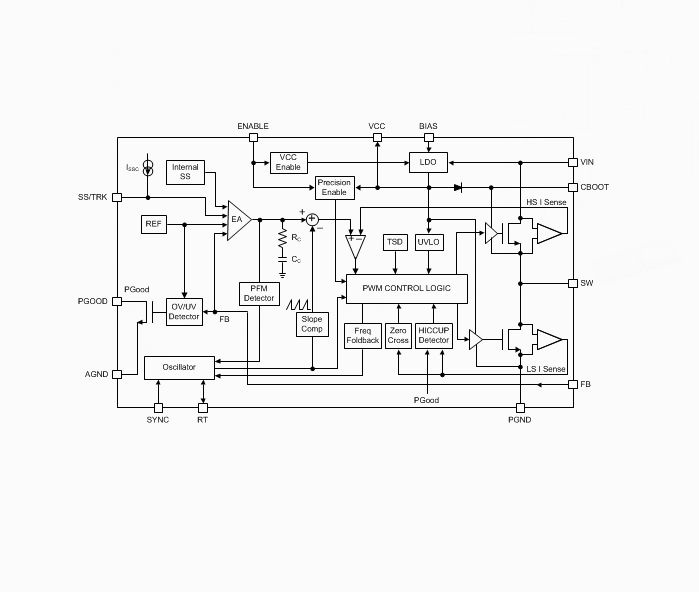

方框圖

1. 產品概述

• ?制造商?：Texas Instruments
• ?型號?：LM43603-Q1
• ?類型?：高性能同步降壓（Buck）轉換器
• ?特點?：高效率、高集成度、易于使用，支持高達3A的輸出電流，適用于需要大電流和高效率電源管理的應用。

2. 主要特性

• ?輸入電壓范圍?：3.5V至36V
• ?輸出電壓范圍?：可編程，通過外部電阻分壓器設置
• ?輸出電流能力?：高達3A
• ?開關頻率?：可編程，范圍200kHz至2.2MHz
• ?集成功能?：軟啟動、過流保護、短路保護、熱關斷、功率良好（PGOOD）指示、同步整流

3. 功能描述

• ?高效率?：采用同步整流技術，結合固定頻率峰值電流模式控制，實現高效率轉換。
• ?多模式操作?：支持連續導通模式（CCM）、不連續導通模式（DCM）和脈沖頻率調制（PFM）模式，根據負載自動調整工作模式以優化效率。
• ?軟啟動?：通過外部電容或內部定時器實現軟啟動，避免啟動時的電流沖擊。
• ?保護功能?：具有過流保護、短路保護、熱關斷保護功能，確保電源和負載的安全。
• ?PGOOD指示?：功率良好輸出，用于指示輸出電壓是否穩定在規定范圍內。

4. 應用場景

• ?高功率密度應用?：如服務器、通信基站、數據中心等需要大電流供電的場景。
• ?便攜式設備?：如高端智能手機、平板電腦、游戲機等需要高效率電源管理的設備。
• ?工業控制?：需要穩定、可靠電源供應的工業自動化系統。

5. 設計指南

• ?輸出電壓設置?：通過選擇合適的反饋電阻分壓器比例來設置所需的輸出電壓。
• ?開關頻率選擇?：根據應用需求選擇合適的開關頻率，以平衡效率和尺寸。
• ?電感與電容選擇?：根據負載電流和輸出電壓紋波要求選擇合適的電感和電容。
• ?布局與接地?：遵循推薦的布局指南，確保良好的接地和散熱設計，以減少噪聲和干擾。

6. 性能指標

• ?高效率?：在寬負載范圍內保持高效率，特別是在輕載和重載條件下。
• ?低輸出紋波?：通過適當的濾波設計實現低輸出紋波，滿足敏感負載的需求。
• ?快速瞬態響應?：支持快速變化的負載需求，保持輸出電壓穩定。
• ?高精度?：通過精確的電壓參考和反饋系統實現高輸出電壓精度。

7. 封裝與訂購信息

• ?封裝類型?：HTSSOP（PWP）16引腳封裝
• ?封裝尺寸?：適合高密度PCB布局
• ?訂購信息?：提供多種封裝和批量選項，滿足不同應用需求。

8. 支持與資源

• ?技術文檔?：包括數據手冊、應用指南和參考設計，幫助用戶快速上手。
• ?設計工具?：TI提供WEBENCH? Power Designer等設計工具，簡化設計流程，提高設計效率。
• ?社區支持?：TI E2E?在線社區提供技術支持和問題解答，方便用戶交流和學習。

9. 注意事項

• ?熱設計?：在高功率密度應用中，注意散熱設計以防止熱關斷和保護電源及負載。
• ?元件選擇?：確保所有外部元件符合規格要求，以保證電源性能和可靠性。
• ?布局布線?：遵循推薦的布局和布線指南，減少噪聲和干擾，提高電源穩定性。
