LM43603穩壓器是一款易于使用的同步降壓 DC-DC 轉換器，能夠在 3.5 V 至 36 V（絕對最大值 42 V）的輸入電壓范圍內驅動高達 3 A 的負載電流。LM43603 在非常小的解決方案尺寸中提供卓越的效率、輸出精度和壓差。擴展系列提供 0.5A、1A 和 2A 負載電流選項，采用引腳對引腳兼容封裝。采用峰值電流模式控制，以實現簡單的控制環路補償和逐周期電流限制?？?a href="http://www.asorrir.com/v/tag/1315/" target="_blank">編程開關頻率、同步、電源正常標志、精密使能、內部軟啟動、可擴展軟啟動和跟蹤等可選功能為廣泛的應用提供了一個靈活易用的平臺。輕負載下的不連續導通和自動頻率調制提高了輕負載效率。該系列需要很少的外部元件，引腳排列允許簡單、最佳的 PCB 布局。保護功能包括熱關斷、V抄送欠壓鎖定、逐周期電流限制和輸出短路保護。LM43603器件采用 HTSSOP / PWP 16 引腳封裝（5.1 mm × 6.6 mm × 1.2 mm）和具有可濕性側面的 VSON-16 封裝。HTSSOP 封裝與 LM43600、LM43601、LM43602、LM46000、LM46001 LM46002 引腳對引腳兼容。VSON-16 封裝僅與 LM43602 引腳對引腳兼容。
*附件：lm43603.pdf

特性

• 27μA 穩壓靜態電流
• 輕負載時效率高（DCM 和 PFM）
• 符合 EN55022/CISPR 22 EMI 標準
• 集成同步整流
• 可調頻率范圍：200 kHz 至 2.2 MHz（默認 500 kHz）
• 頻率與外部時鐘同步
• 內部補償
• 與陶瓷、聚合物、鉭和鋁電容器的幾乎任何組合都保持穩定
• Power-Good 標志
• 軟啟動至預偏置負載
• 內部軟啟動：4.1 ms
• 通過外部電容器實現可延長的軟啟動時間
• 輸出電壓跟蹤能力
• 精確啟用程序系統 UVLO
• 具有打嗝模式的輸出短路保護
• 過熱熱關斷保護

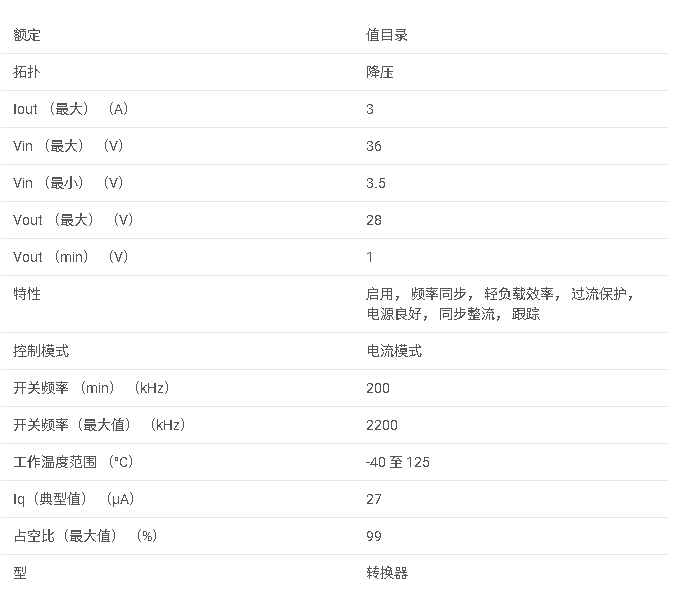

參數

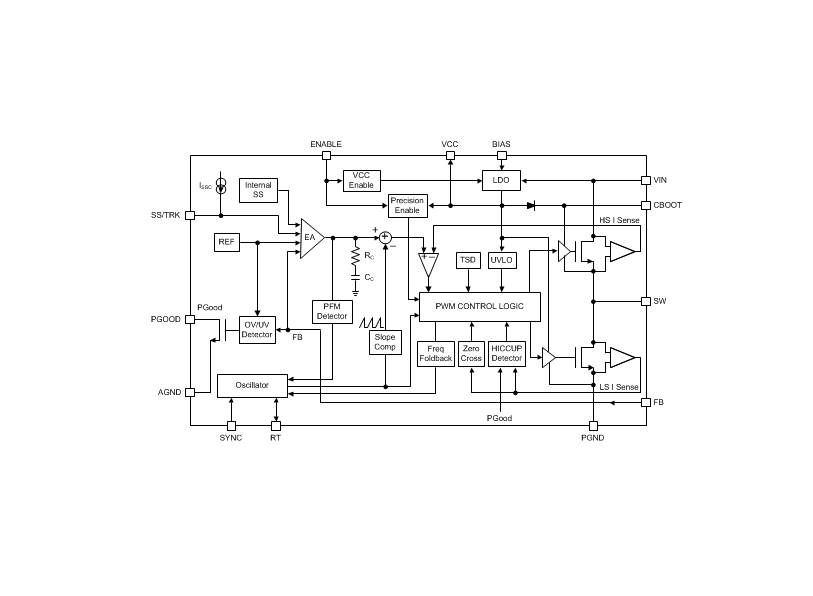

方框圖

1. 產品概述

LM43603是一款易于使用的同步降壓DC-DC轉換器，輸入電壓范圍為3.5V至36V，最大輸出電流可達3A。該轉換器具有高效率、低靜態電流和多種保護功能，適用于工業電源、電信系統、汽車電子及寬輸入電壓調節等應用。

2. 主要特性

• ?高效率?：采用固定頻率峰值電流模式控制，支持斷續導通模式（DCM）和脈沖頻率調制（PFM），提高輕載效率。
• ?低靜態電流?：在調節狀態下，靜態電流僅為27μA。
• ?寬輸入電壓范圍?：支持3.5V至36V的輸入電壓，最大絕對值為42V。
• ?可編程開關頻率?：開關頻率可調范圍為200kHz至2.2MHz，默認頻率為500kHz。
• ?多功能?：包括軟啟動、輸出電壓跟蹤、精確使能、過溫保護等。

3. 應用領域

• 工業電源供應
• 電信系統
• 汽車電子（Sub-AM波段）
• 寬輸入電壓調節
• 高效點負載調節

4. 功能描述

• ?固定頻率峰值電流模式控制?：通過調整高側開關的導通時間來維持恒定的輸出電壓。
• ?輕載操作?：在輕載條件下，自動切換至DCM和PFM模式以提高效率。
• ?輸出電壓調節?：通過外部反饋電阻分壓器設置輸出電壓。
• ?精確使能?：通過EN引腳控制轉換器的開關，支持欠壓鎖定（UVLO）功能。
• ?軟啟動?：內置軟啟動電路，可通過外部電容延長軟啟動時間。
• ?過流和短路保護?：具有逐周期電流限制和打嗝模式（Hiccup Mode）短路保護。

5. 電氣特性

• ?輸入電壓范圍?：3.5V至36V（絕對值最大42V）。
• ?輸出電壓范圍?：可調，最低可達1V。
• ?最大輸出電流?：3A。
• ?開關頻率?：200kHz至2.2MHz（可編程）。
• ?靜態電流?：調節狀態下27μA。

6. 封裝與尺寸

LM43603提供HTSSOP/PWP 16引腳封裝和VSON-16封裝選項，尺寸分別為5.1mm × 6.6mm × 1.2mm和4.1mm × 5.1mm × 1.2mm。

7. 設計資源

文件提供了使用WEBENCH? Power Designer進行自定義設計的鏈接，以及詳細的設計指南，包括輸出電壓設置、電感選擇、輸出電容選擇等步驟。

8. 布局指南

• ?高頻旁路電容?：應盡可能靠近VIN和PGND引腳放置。
• ?反饋電阻?：應靠近FB引腳放置，以減少噪聲干擾。
• ?熱設計?：使用多個熱過孔將暴露焊盤連接到PCB接地層，以優化熱性能。
