水下成像技術主要基于聲波傳播原理。聲波能夠在水中傳播，技術通過發射聲波脈沖并接收其反射信號形成水下景象的成像。具體步驟如下：

發射聲波脈沖：功率放大器將電信號轉化為聲波信號并向水中發射。

聲波傳播與目標反射：聲波在水中傳播，遇到不同介質、結構或物體時部分聲能被反射。

接收反射信號：功率放大器的接收器接收反射聲波信號并轉化為電信號。

信號處理與成像：對接收到的電信號進行處理，提取信息并生成圖像。

圖：功率放大器在水下主動電場物體形狀成像系統的應用

一、功率放大器在水下成像中的關鍵作用

信號放大與激勵：水下成像需要較強聲波信號，功率放大器將信號發生器產生的激勵信號放大，驅動換能器或電極傳感器發射聲波或電場信號。如在水下主動電場物體形狀成像實驗中，信號發生器產生的激勵信號經功率放大器放大后，通過發射電極在水環境中建立探測電場。

提高信噪比：水下成像中檢測到的信號微弱且易受干擾，功率放大器放大檢測信號并濾波降噪，提升信噪比，使目標物體特征更清晰。

精確控制激勵信號：功率放大器可精確調節輸出信號的幅值、頻率和相位，實現對水下成像過程的精確控制，優化成像質量。在水下聲學實驗中，研究人員利用功率放大器精確控制聲波信號的強度和頻率，研究聲波在水中的傳播特性。

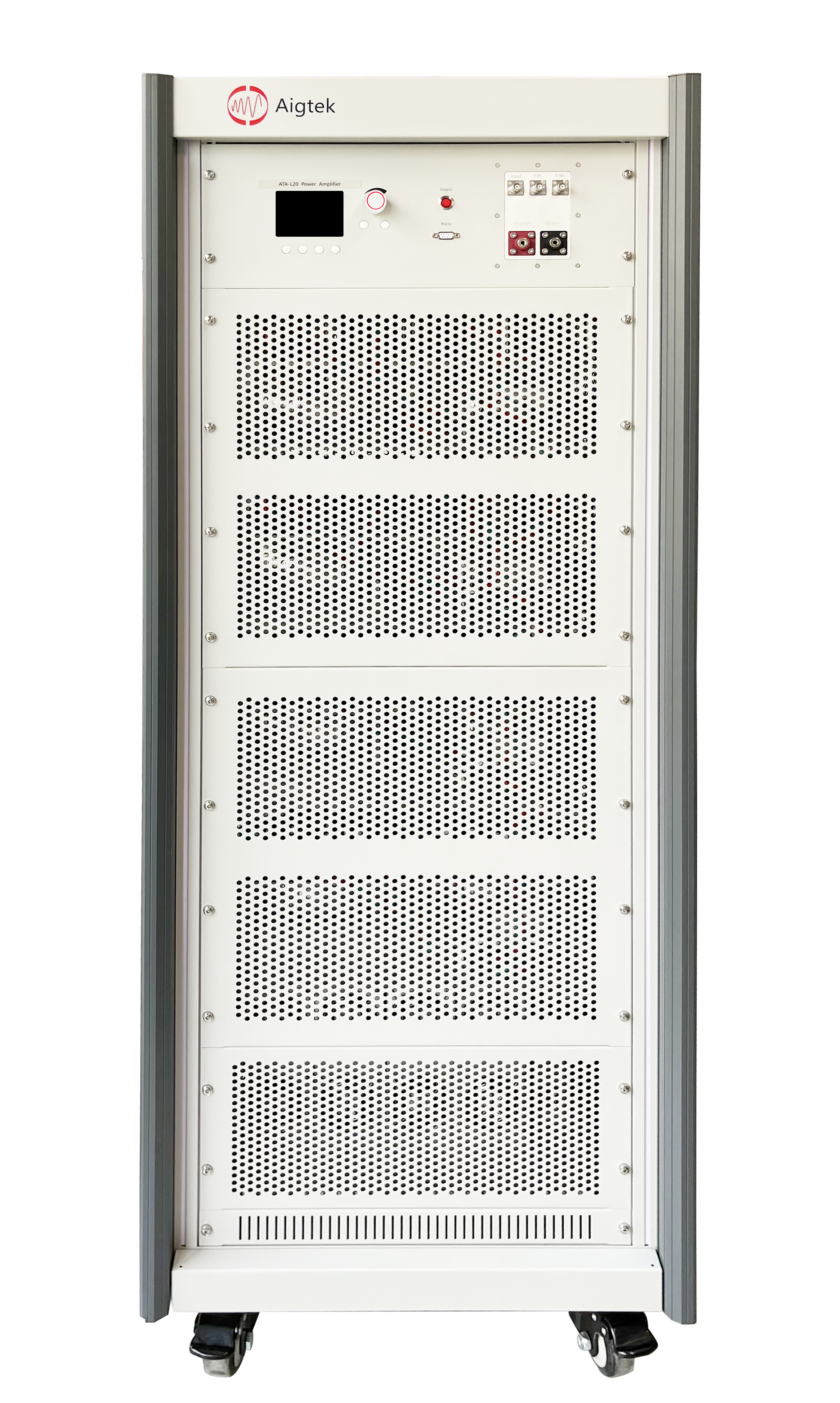

圖：ATA-L20水聲功率放大器

二、功率放大器在水下成像中的應用案例

水下主動電場物體形狀成像

實驗設備：信號發生器、數據采集卡、電極傳感裝置、功率放大器、電腦等。

實驗過程：信號發生器產生的激勵信號經功率放大器放大后，通過發射電極在水槽中建立主動電場。接收電極接收被干擾的電場信號，協同運動的旋轉平臺和三軸運動裝置完成對被測物不同方向的掃頻實驗。

實驗結果：激勵電壓幅值增大時，水下主動電場覆蓋面變廣，接收到的信號幅值明顯增大，特征值也隨之增大。

水下超聲成像

實驗設備：信號發生器、功率放大器、壓電陶瓷超聲換能器、數據采集卡、計算機等。

實驗過程：信號發生器產生的電信號經功率放大器放大后驅動壓電陶瓷超聲換能器，換能器將電信號轉換為超聲波信號并發射出去。接收換能器接收反射回來的超聲波信號并轉換為電信號，數據采集卡采集信號后傳輸至計算機進行處理和成像。

實驗結果：通過調整功率放大器輸出信號的幅值和頻率，可以優化超聲成像的效果，提高圖像的分辨率和對比度。

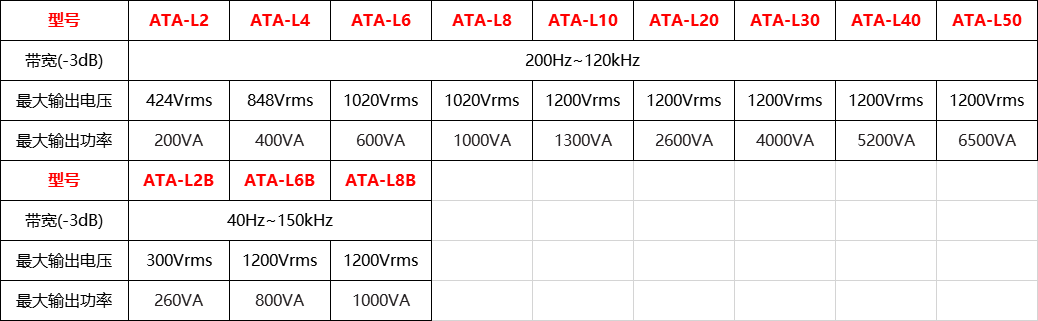

圖：ATA-L系列水聲功率放大器指標參數

功率放大器在水下成像實驗中發揮著至關重要的作用，它不僅能夠放大激勵信號和微弱的檢測信號，提高信噪比，還能精確控制激勵信號的參數，優化成像質量。隨著水下成像技術的不斷發展，功率放大器的應用將更加廣泛，為水下資源勘探、海底地質調查、船只安全以及水下考古與文化遺產保護等領域提供更強大的技術支持。
