ATA-105B功率放大器是安泰電子打造的高帶寬功放產品，其最大輸出電壓25Vp-p(±12.5Vp)，輸出功率25Wp，可與主流的信號發生器配套使用，實現信號的放大。憑借其優異的指標參數受到不少電子工程師的喜歡，其在電子實驗中的應用也非常頻繁，下面為大家整理出ATA-105功率放大器的應用案例合集，希望能對領域內各位工程師、研究人員有所幫助。

案例一：功率放大器在光纖白光干涉的微振動絕對測量中的應用

該實驗使用了信號發生器，ATA-105功率放大器，壓電陶瓷換能器，可編程光纖激光干涉解調儀等設備。

實驗概要：

搭建實驗裝置，光纖端面與粘貼了金鏡的壓電陶瓷之間形成低精細法布里-珀羅干涉腔。信號發生器產生的正弦信號經過安泰電子ATA-105型功率放大器放大后加載到壓電陶瓷換能器上，驅動壓電陶瓷換能器高頻振動。不同于常規光纖白光干涉的線性波長掃描，該方案控制可編程激光器進行隨機波長采樣，通過壓縮感知重構算法重構每一個采樣點的干涉光譜，進而解調獲得法布里-珀羅干涉儀的絕對腔長。

案例二：功率放大器在微型加熱器中的應用

該實驗使用了信號發生器，ATA-105功率放大器，探針，顯微鏡，CCD等測試設備。

實驗概要：

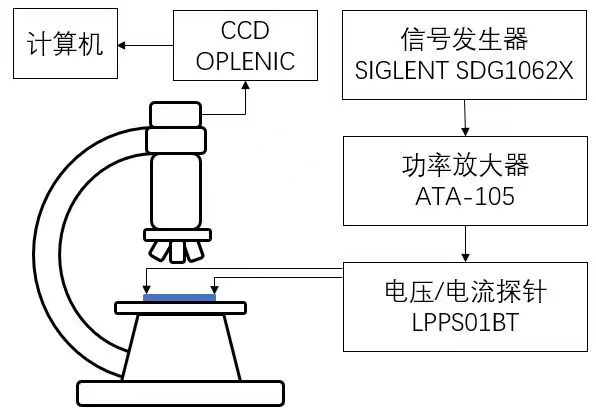

搭建實驗裝置使用信號發生器和功率放大器的組合對微型加熱器施加不同的單脈沖信號，信號通過兩根探針施加到芯片上。首先固定信號電壓為12V，脈寬由100ms-1s逐漸增加并觀察微加熱器的響應。然后，固定信號脈寬為0.5s，電壓從6V開始間隔0.5V增加至15V，觀察微加熱器的響應。通過顯微鏡觀察微型加熱器的效果并使用CCD拍攝結果。記錄實驗結果，將不同信號的參數和對應的微型加熱器響應結果一一對應。

本資料由Aigtek安泰電子整理發布，更多案例及產品詳情請持續關注我們。西安安泰電子是專業從事功率放大器、高壓放大器、功率放大器模塊、功率信號源、射頻功率放大器、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業，為用戶提供具有競爭力的測試方案。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。
