ATA-2022B是一款可放大交直流信號的雙通道高壓放大器。最大輸出200Vp-p電壓，輸出電壓范圍可根據輸出軌調節；直流偏置電壓三檔可調，可以實現輸出非對稱信號需求，驅動高壓型負載。憑借其優異的指標參數受到不少電子工程師的喜歡，其在電子實驗中的應用也非常頻繁，下面為大家整理出ATA-2022B高壓放大器的應用案例合集，希望能對領域內各位工程師、研究人員有所幫助。

案例一：功率放大器基于壓電主動傳感技術中的應用

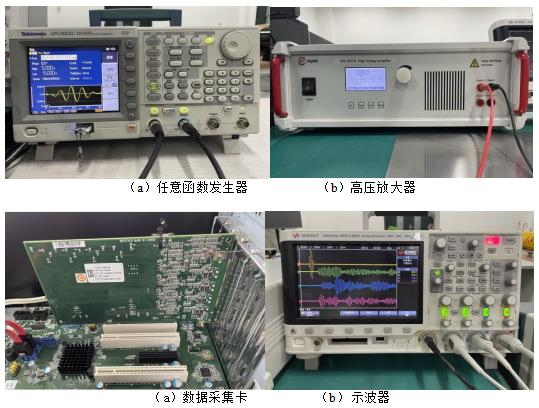

該實驗使用了功率放大器ATA-2022H，壓電陶瓷，螺栓球，套筒，數據采集卡，電腦等設備。

實驗概要：

本實驗利用壓電陶瓷傳感器，通過模型試驗，對基于時間反演技術的螺栓球節點連接區健康狀態監測方法進行驗，時間反演聚焦信號的峰值只與該信號在結構上傳遞時所經過的傳播路徑的傳遞函數有關，當螺栓球節點內部螺栓發生損壞或未安裝到位（受損狀態）時，相當于傳遞函數發生改變，聚焦信號的峰值也會發生改變。

試驗過程中，信號經功率放大器放大后對壓電陶瓷傳感器進行激勵，該信號經由螺栓球和套筒傳遞到桿件，桿件上的PZT2傳感器接收到信號，并傳遞回數據采集卡，由筆記本工作站使用LabView進行時間反演處理。隨后將時間反演的信號作為激勵信號施加在桿件上的的PZT2傳感器，將反轉信號經由桿件、套筒傳遞到螺栓球上，形成一個有峰值的聚焦信號，最后由中心螺栓球節點上的PZT1接收聚焦信號,并由筆記本電腦顯示處理信號數據。

案例二：高壓放大器基于壓電陶瓷損傷識別中的應用

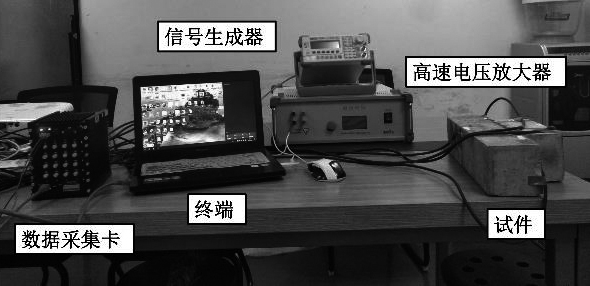

該實驗使用了壓電驅動器，數據采集卡，信號發生器，ATA-2022H高壓放大器，試件等。

實驗概要：

實驗目的針對雙塊式軌枕提出了仿真厚度型壓電陶瓷片的布置方案，提出了損傷識別的研究。實驗中通過布置壓電陶瓷片和搭建實驗平臺，當信號經過高壓放大器放大，激勵到驅動器上。數據采集系統用于采集傳感器所接收到的應力波響應。監測終端實現對數據的儲存與分析。然后選定激勵信號的輸入電壓幅值與頻率等參數，對5種工況下的試件展開測試。基于A-Al路徑、B-BI路徑及CCl路徑的壓電陶瓷片的收-發對，試驗中對5種不同粘結狀態的軌枕與道床復合試件開展了5次完全分開的測試。

案例三：功率放大器在壓電陶瓷的光纖聲光移頻實驗中的應用

該實驗使用了壓電陶瓷，耦合器，光纖光柵，PZT，ATA-2022H高壓放大器等。

實驗概要：

實驗目的利用放大器對驅動電壓的放大實現壓電陶瓷的高效率振動，驅動電壓大幅增加，使得壓電陶瓷片振動強度大，其增強的聲光作用在光纖上產生有效的聲波傳輸和多普勒頻移。

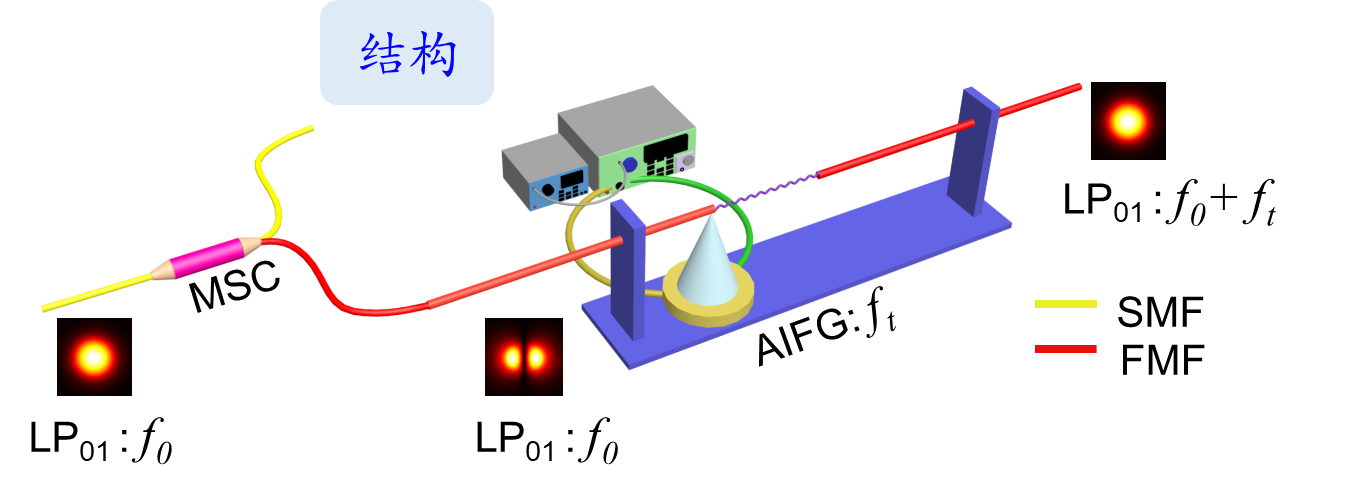

實驗中基于模式選擇耦合器（MSC）和聲致光纖光柵（AIFG）制作了一種光纖模式轉換移頻器（MCFS）。基本原理是通過光纖中LP11纖芯模式轉換為基模的過程中，由于聲光效應產生多普勒頻移，可以直接得到一個500kHz-1MHz的低頻頻移分量。并基于這種MCFS提出了兩種外差相干檢測方案，實現了光信息的相干檢測與解調。實驗中，采用ATA-2022H功率放大器對PZT進行放大，能夠實現對高頻PZT的有效驅動，放大倍數25倍，電壓能夠到100V，驅動頻率到5MHz，能夠很好的驅動PZT的高效振動，進而實現光纖上聲波的傳輸，產生有效的光纖彎曲和對光波的多普勒效應。

案例四：功率放大器在Lamb波的耐壓結構損傷識別研究中的應用

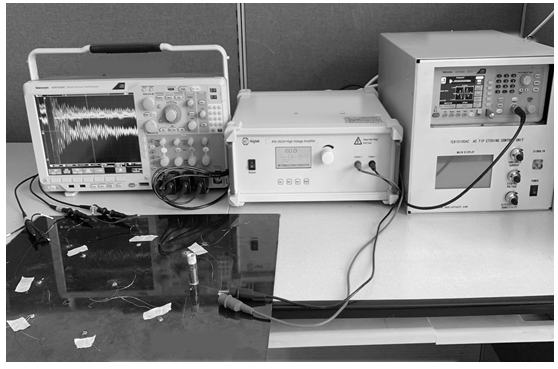

實驗中根據耐壓結構的結構特點，設計一套耐壓結構損傷識別系統，在不考慮環境噪聲的情況下，利用壓電傳感器實時激發Lamb波并監測結構響應，經過數據收集和處理，從而判斷損傷參數，當有損傷產生時，結構會因此產生不連續性從而導致波在傳遞過程中發生散射和折射，從而導致波形發生變化，進而通過分析來確定其中包含的損傷信息。

本資料由Aigtek安泰電子整理發布，更多案例及產品詳情請持續關注我們。西安安泰電子是專業從事功率放大器、高壓放大器、功率放大器模塊、功率信號源、射頻功率放大器、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業，為用戶提供具有競爭力的測試方案。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。
