設計用于模擬和數字衛星接收器的 TPS65233-1 是一個單片電壓調節器，具有 I^2^C 接口，專門用于向 LNB 下變頻器在天線天線或多開關盒中。它提供了一個完整的解決方案 具有極少的元件數量、低功耗以及簡單的設計以及 我^2^C 標準接口。

TPS65233-1 具有高功率效率。提升 轉換器集成了一個 120mΩ 功率 MOSFET，開關頻率為 1MHz 頻率。線性穩壓器的壓差為 0.8 V 以最大限度地減少功率損耗。TPS65233-1 提供了多種方式 生成 22 kHz 信號。帶推挽式的集成線性穩壓器 Output Stage 生成 Clean 即使在零負載下，22 kHz 音調信號也會疊加在輸出端。 線性電流限值 穩壓器可通過外部電阻器進行編程，精度為 ±10%。 全方位診斷讀取 由 I^2^C 可用于系統監控。

該器件采用 16 引腳 WQFN 3.00mm × 3.00mm （RTE） 封裝。
*附件：tps65233-1.pdf

特性

• 適用于 LNB 和^2^C
• 兼容 DiSEqC 1.x
• 支持 9 V 和 12 V 電源
• 高達 1000mA 的精確輸出電流限制可通過外部電阻和 I 進行調節^2^C
• 具有低電平的升壓轉換器DSON內部電源開關
• 用于非 I 的專用使能引腳^2^C 應用
• 低噪聲、低壓降輸出，帶 ush 牽引
  輸出級
• 內置精確的 22kHz 音調發生器或
  外部引腳
• 可調軟啟動和 13V/18V 電壓
  轉換時間
• 符合主衛星接收器系統
  規范
• LNB 短路動態保護
• 輸出電壓電平、輸入電源
  UVLO 和 DiSEqC 音調輸出診斷
• 電纜斷開診斷
• 采用 16 個 Pi WQFN 3.00mm×mm
  （RTE） 封裝

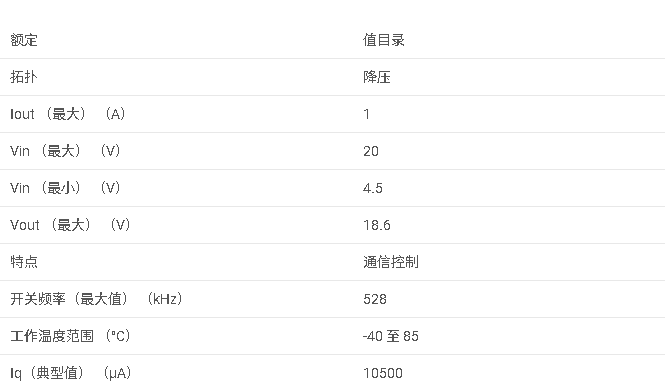

參數

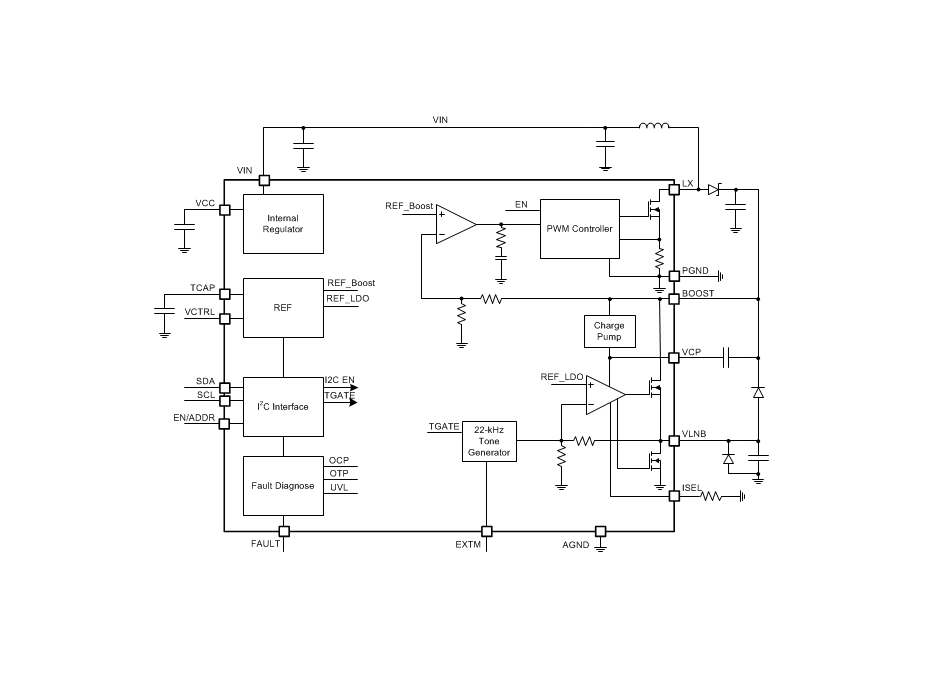

方框圖

一、產品基本信息

• 型號與版本 ：TPS65233-1，文檔編號 SLVSD66，2015 年 9 月首次發布。
• 功能定位 ：專為衛星接收器設計的 LNB 電壓調節器，集成升壓轉換器、線性穩壓器及 22kHz 音調發生器，支持 I2C 接口，提供 13V/18V 電源及 DiSEqC 信號。
• 封裝 ：16 引腳 WQFN 封裝，尺寸 3.00mm×3.00mm（RTE），外露熱焊盤優化散熱。

二、關鍵特性

• 電源轉換 ：
  • 支持 9V 和 12V 輸入電源總線，升壓轉換器集成 120mΩ 功率 MOSFET，開關頻率 1MHz。
  • 輸出電壓可通過 VCTRL 和 SCL/VADJ 配置為 13V/13.4V/18V/18.6V 等多檔，線性穩壓器壓降 0.8V。
• 信號生成 ：內置 22kHz 音調發生器，支持外部輸入或內部生成，可通過 EXTM 引腳或 I2C 控制。
• 保護功能 ：
  • 輸出電流限制高達 1000mA，可通過外部電阻或 I2C 編程，精度 ±10%。
  • 具備 LNB 短路動態保護、過溫保護（160°C 觸發，20°C 滯后）、欠壓鎖定（UVLO）。
• 接口與控制 ：
  • I2C 接口支持 400kHz 時鐘，7 位地址由 EN/ADDR 引腳設置（0x60 或 0x61）。
  • 支持軟啟動和 13V/18V 轉換時間控制，通過 TCAP 引腳電容調節。

三、應用領域

• 衛星接收設備 ：機頂盒衛星接收器、電視衛星接收器、PC 卡衛星接收器。

四、詳細描述

• 引腳配置 ：
  • EN/ADDR ：使能芯片或設置 I2C 地址，拉低禁用輸出。
  • VLNB ：LNB 電源輸出引腳，連接衛星接收器或開關。
  • SDA/SCL/VADJ ：I2C 數據、時鐘引腳，非 I2C 模式下 SCL/VADJ 用于設置輸出電壓。
  • TCAP ：連接電容設置 13V/18V 轉換時間。
• 功能模塊 ：
  • 升壓轉換器 ：將輸入電壓升至 BOOST 輸出，為線性穩壓器供電，支持脈沖跳躍模式輕載節能。
  • 線性穩壓器 ：生成穩定輸出電壓并疊加 22kHz 音調，推挽輸出級確保零負載時信號清晰。
  • 電荷泵 ：生成驅動線性穩壓器 NMOS 的電壓，電容連接 BOOST 和 VCP 引腳。
• 工作模式 ：
  • 音調生成 ：5 種模式可選，支持外部調制或內部生成，音調幅度 550-750mV，占空比 50%。
  • I2C 模式 ：可讀取故障狀態（過流、過溫、電纜斷開等），FAULT 引腳低電平報警。

五、規格參數

• 絕對最大額定值 ：
  • 輸入電壓 VIN、LX、BOOST、VLNB：-1V 至 30V。
  • 工作結溫：-40°C 至 125°C，存儲溫度：-55°C 至 150°C。
  • ESD 評級：VLNB 引腳 HBM 6000V，其他引腳 2000V；CDM 500V。
• 推薦工作條件 ：輸入電壓 4.5-20V，結溫 - 40°C 至 85°C。
• 熱信息 ：結到環境熱阻 43.4°C/W，結到板熱阻 15°C/W。
• 電氣特性 ：
  • 輸出電壓精度：±0.2%（線性調整），±0.7%（負載調整）。
  • 開關頻率：典型 1040kHz，短路電流限制 650mA（典型）。
  • I2C 接口：最大時鐘頻率 400kHz，SDA/SCL 輸入高電平≥2V，低電平≤0.8V。

六、應用與實現

• 典型應用電路 ：輸入 12V 時，通過 4.7μH 電感、2×22μF 電容升壓，輸出 13.4V/18.6V，搭配 22nF TCAP 電容控制轉換時間。
• 元件選擇 ：
  • 升壓電感 ：推薦 4.7μH 或 10μH，飽和電流≥3.2A。
  • 輸出電容 ：陶瓷電容（X7R，≥10μF/25V）或電解電容 + 陶瓷電容組合。
• 布局指南 ：
  • 輸入 / 輸出電容靠近芯片，PGND 與 AGND 單點接地，熱焊盤通過過孔連接地平面。
  • 反饋和補償元件靠近 COMP 引腳，避免 SW 節點噪聲干擾。

七、封裝與訂購

• 封裝類型 ：16 引腳 WQFN（RTE），3.00mm×3.00mm，0.8mm 最大高度。
• 訂購型號 ：
  • TPS65233-1RTER：3000 片 / 卷，-40°C 至 85°C 工作溫度。
  • TPS65233-1RTET：250 片 / 卷，符合 RoHS 標準，MSL Level-1。
