Analog Devices AD4130超低功耗24位Σ-Δ模數轉換器是一套高精度測量解決方案，適用于低帶寬電池供電應用。AD4130具有完全集成的模擬前端(AFE)。它包含一個多路復用器，用于多達16個單端或8個差分輸入。該器件還具有可編程增益放大器(PGA)、24位Σ-Δ(Σ–Δ)模數轉換器(ADC)、片內基準和振蕩器。這些特性延長了電池供電壽命、先進先出 (FIFO) 緩沖器和占空比。

特性

• 超低電流消耗（典型值）：
  • 連續轉換模式：32μA（增益 = 128）
  • 占空比模式：5μA（比率 = 1/16）
  • 待機模式：0.5μA
  • 關段模式：0.1μA
• 內置各種系統級節能功能：
  • 節電占空比為1/4或1/16
  • 智能時序控制器和每個通道配置可將主機處理器負載降至最低
  • 深度嵌入式FIFO可將主機處理器負載降至最低（樣本深度為256）
  • 自主FIFO中斷功能、閾值檢測
  • 低至1.71V單電源，延長了電池長度
• RMS噪聲 25nVrms （1.17SPS時）（增益=128）– 48nV/√Hz
• 無噪聲分辨率高達22位（增益 = 1）
• 輸出數據速率：1.17SPS至2.4kSPS
• 采用1.71V至3.6V單電源或±1.8V分離式電源供電
• 15ppm/°C最大漂移時的帶隙基準電壓
• 具有軌到軌模擬輸入的PGA
• 自適應傳感器接口功能
  • RTD的匹配可編程激發電流
  • 適用于熱電偶的片內偏置電壓發生器
  • 適用于橋傳感器的低端電源開關
  • 傳感器明線檢測
• 內部溫度傳感器和振蕩器
• 自校準和系統校準
• 靈活的濾波器選項
• 同時進行50Hz/60Hz抑制（所選濾波器選項上）
• 通用輸出
• 診斷功能
• 交叉點多路復用輸入
  • 8個差分/16個偽差分輸入
• 5MHz SPI (3線或4線)
• 采用35引腳2.74mm×3.6mm WLCSP封裝或32引腳5mm × 5mm LFCSP封裝
• 溫度范圍：-40 °C至++105 °C

應用

• 智能發射器
• 無線電池和收割機供電的傳感器節點
• 便攜式儀器儀表
• 溫度測量：熱電偶、RTD、熱敏電阻
• 壓力測量：橋傳感器
• 醫療保健和可穿戴設備

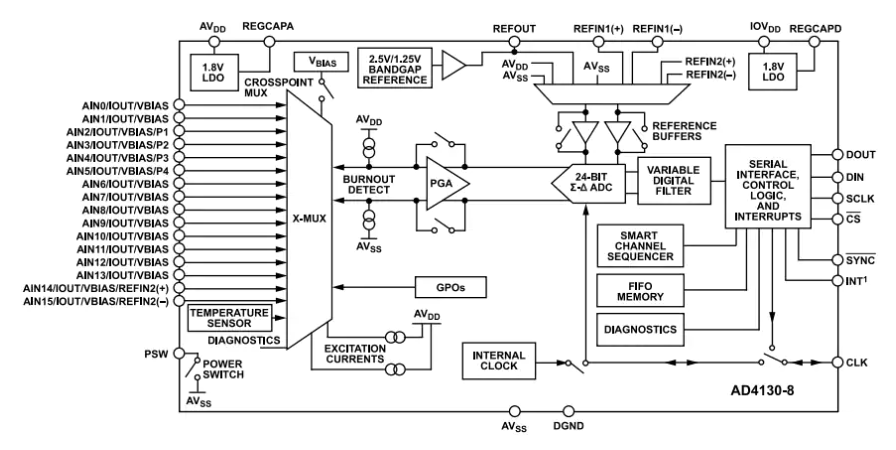

框圖
