Analog Devices Inc. ADFS7124低功耗低噪聲模擬前端設計用于高精度測量。Analog Devices ADFS7124具有一個具有低噪聲的24位Σ-Δ模數轉換器 (ADC)，可配置為四個差分輸入或七個單端/偽差分輸入。該器件的片上低增益級支持將小振幅信號直接與ADC連接。該器件具有三種集成功率模式，可實現電流消耗、輸出數據速率和RMS噪聲的定制。此外，它還具有各種濾波器選項，可最大限度地提高靈活性。

特性

• 通過TüV Rheinland的SC3功能安全認證，文件編號為968/FSP 2188.01/23
• 三種功率模式
• RMS噪聲
  • 低功耗：24nV RMS （1.15 SPS時），增益 = 128（典型值為255μA）
  • 中功耗：20nV RMS （2.34 SPS時），增益 = 128（典型值為355μA）
  • 全功耗：23nV RMS （9.4 SPS時），增益 = 128（典型值為930μA）
• 在所有功率模式下，高達 22 位無噪聲（增益 = 1）
• 輸出數據速率
  • 全功耗：9.38 SPS至19200 SPS
  • 中功耗：2.34 SPS至4800 SPS
  • 低功耗：1.17 SPS至2400 SPS
• 軌到軌模擬輸入（增益大于1）
• 50Hz/60Hz同步抑制（25SPS，單周期穩定）
• 診斷功能（有助于安全完整性等級 (SIL) 認證）
• 交叉點多路模擬輸入
• 4個差分/7個偽差分輸入
• 可編程增益（1至128）
• 帶隙基準電壓源，漂移最大值為15ppm/°C (70μA)
• 可編程匹配激勵電流
• 內部時鐘振蕩器
• 片上偏置電壓發生器
• 低側電源開關
• 通用輸出
• 多種濾波器選擇
• 內部溫度傳感器
• 自校準和系統校準
• 傳感器開路檢測
• 自動通道序列器
• 按通道配置
• 電源電壓：2.7V至3.6V（±1.8V）
• 獨立接口供電
• 最大掉電電流：5μA
• 溫度范圍：?40°C至+125°C
• 32 引腳 LFCSP
• 3線或4線串行接口
  • 兼容SPI、QSPI、MICROWIRE和DSP
  • SCLK 的施密特觸發器
• 4kV ESD

應用

• 溫度測量
• 壓力測量
• 工業過程控制
• 儀器儀表
• 智能變送器

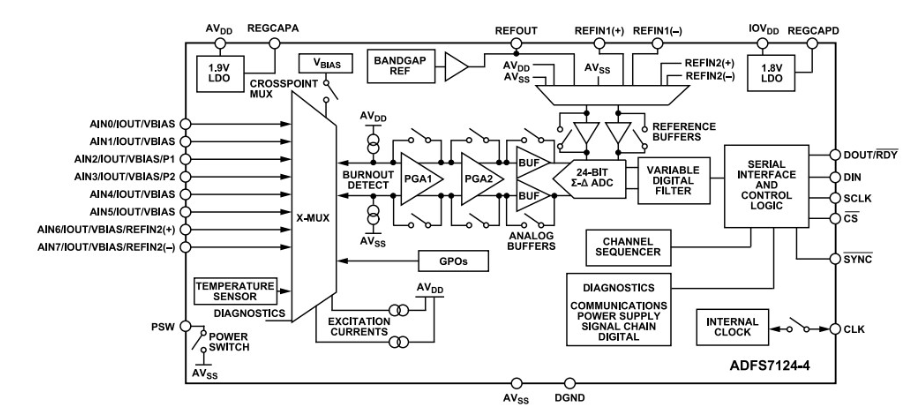

功能框圖
