AD4130 超低功耗 24 位 Σ-Δ ADC 數據手冊和選型解讀

AD4130 超低功耗 24 位 Σ-Δ ADC 是一款適用于低帶寬電池供電應用的高精度測量解決方案。AD4130 具有完全集成的模擬前端（AFE）。它包括一個多路復用器，用于多達 16 個單端或 8 個差分輸入。該器件還具有可編程增益放大器（PGA）、24 位 Σ-Δ 模數轉換器（ADC）、片上基準電壓源和振蕩器。這些特性改善了電池供電的使用壽命、先進先出（FIFO）緩沖器和占空比循環。

數據手冊下載
*附件：ad4130_4-3467927.pdf
*附件：ad4130_8-2955482.pdf

特征

超低電流消耗（典型值）：
- 32μA 連續轉換模式（增益 = 128）
- 5μA 占空比模式（比率 = 1/16）
- 0.5μA 待機模式
- 0.1μA 省電模式
內置功能，可實現系統級節能
- 節流占空比為 1/4 或 1/16
- 智能定序器和每通道配置可最大限度地減少主機處理器負載
- 深度嵌入式 FIFO 可最大限度地減少主機處理器負載（深度為 256 個樣本）
- 自主 FIFO 中斷功能、閾值檢測
- 單電源電壓低至 1.71V，可延長電池長度
RMS 噪聲 25nV~~有效值~~在 1.17 SPS（增益 = 128）時 – 48nV/√Hz
多達 22 個無噪聲位（增益 = 1）
輸出數據速率 1.17SPS 至 2.4kSPS
工作電壓為 1.71V 至 3.6V 單電源或 ±1.8V 分離電源
帶隙基準，最大漂移為 15ppm/°C
帶軌到軌模擬輸入的 PGA
適應性強的傳感器接口功能
- 用于 RTD 的匹配可編程激勵電流
- 用于熱電偶的片上偏置電壓發生器
- 用于橋式傳感器的低側電源開關
- 傳感器開路檢測
內部溫度傳感器和振蕩器
自校準和系統校準
靈活的過濾器選項
同步 50Hz/60Hz 抑制（在選定的濾波器選項上）
通用輸出
診斷功能
交叉點多路復用輸入
- 8 個差分/16 個偽差分輸入
5MHz SPI（3 線或 4 線）
采用 35 引腳、2.74mm × 3.6mm WLCSP 封裝或 32 引腳、5mm × 5mm LFCSP 封裝
溫度范圍 -40°C 至 +105°C

應用

智能變送器
無線電池和采集器供電的傳感器節點
便攜式儀器
溫度測量熱電偶、RTD、熱敏電阻
壓力測量橋式傳感器
醫療保健和可穿戴設備

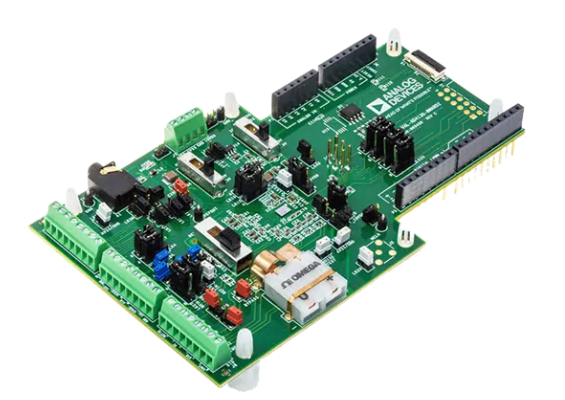

AD4130-8 評估套件

AD4130-8 評估套件集成了 AD4130-8 24 位、超低功耗、低噪聲模數轉換器（ADC）。EVAL-AD4130-8WARDZ 板在連接到 EVAL-SDP-CK1Z 主板時通過 PC 的 USB 端口連接。通過 PC 的 5V USB 電源調節至 3.3V，為 AD4130-8 供電并支持所有必要的元件。

ADI EVAL-AD4130-8 評估套件使用 ACE 插件對 AD4130-8 器件寄存器功能進行全面配置。此外，ACE 插件以波形圖、直方圖和相關噪聲分析的形式提供直流時域分析，用于 ADC 性能評估。用戶 PC 軟件可執行文件通過 EVAL-SDP-CK1Z 系統演示平臺（SDP）板通過 USB 控制 AD4130-8。
