超低功耗MCU應用：

超低功耗MCU（微控制器）憑借其極低的功耗和高效的能量管理能力，正在快速滲透到多個新興領域，尤其在物聯網（IoT）、可穿戴設備、智能家居和醫療電子等領域展現出巨大的應用潛力,國內超低功耗MCU的崛起與開發應用生態的沉淀,大力節省超低功耗選型設計成本以及開發周期.

• 超低功耗MCU趨勢:

1,8位→32位MCU的必然性

代碼密度提升30%（Thumb-2指令集） 相同任務時鐘頻率降低50% 案例：STM32L0 vs
8051的FFT能耗對（-40%）

2,制程技術突破

40nm ULL制程靜態電流密度：5pA/μm2,對比數據：0.18μm工藝待機電流（50-100μA）→ 40nm ULL（<1μA）

超低功耗MCU設計實現方法詳解：

PDynamic （動態功耗） = f （工作頻率） x CL （等效負載電容） x VDD 2 （工作電壓）

在超低功耗MCU（如MSP430、STM32L系列、國產HC32L196等）的軟件開發中，設計策略與常規MCU有顯著差異。以下是需要重點考量的技術要點和實戰經驗：

一、電源狀態機精細化控制

• 功耗模式深度利用
• 模式切換策略：
  // 示例：STM32L4從Run到Stop2模式的切換
  HAL_PWREx_EnterSTOP2Mode(PWR_SRAM2_RETENTION, PWR_STOPENTRY_WFI);
  // 喚醒后需重新配置時鐘
  SystemClock_Config();
  典型模式對比：
  模式 喚醒源 保持數據 恢復時間 電流消耗
  Active - 全部 - 1-10mA
  Sleep 任意中斷 全部 1μs 100μA-1mA
  Stop 外部事件/RTC SRAM保留 10μs 1-10μA
  Standby 復位/喚醒引腳 丟失 1ms 0.1-1μA
• 外設級電源管理

動態關閉未使用外設時鐘（如STM32的__HAL_RCC_GPIOA_CLK_DISABLE()）
高功耗外設（射頻/RGB LED）采用使能引腳控制供電

二、中斷驅動架構設計

• 事件代替輪詢

1. 使用GPIO中斷喚醒替代ADC輪詢：
   // 配置ADC閾值觸發GPIO中斷
   HAL_ADC_Start_IT(&hadc);
   HAL_GPIO_EnableWakeupPin(GPIO_PIN_12, RISING_EDGE);
2. 中斷優先級優化：

將RTC喚醒中斷設為最高優先級（防止被阻塞）
非關鍵中斷（如按鍵）設為最低優先級
DMA解放CPU

ADC采樣數據通過DMA直接存入內存，CPU全程休眠：
HAL_ADC_Start_DMA(&hadc, (uint32_t*)adc_buffer, 256);
HAL_PWR_EnterSTOPMode(PWR_LOWPOWERREGULATOR_ON, PWR_STOPENTRY_WFI);

三、時鐘系統優化

• 動態頻率調節

任務分級處理：
void Task_Scheduler(void) {
if(need_high_speed) {
SystemClock_HSI_48MHz(); // 復雜算法時高速運行
} else {
SystemClock_MSI_2MHz(); // 空閑時降頻

國產MCU示例：GD32VF103的Flexible Clock Controller（FCC）支持無中斷頻率切換

• 低精度時鐘取舍

用RC振蕩器替代晶體（犧牲精度換取低功耗）
關鍵時序用LPTIM（低功耗定時器）補償精度

四、外設使用禁忌與技巧

• ADC采樣優化

1. 關閉采樣期間其他數字電路（減少噪聲）
   單次采樣模式替代連續采樣
   HAL_ADC_Start(&hadc); // 啟動單次轉換
   while(!HAL_ADC_PollForConversion(&hadc, 10)); // 阻塞等待
   value = HAL_ADC_GetValue(&hadc);
   HAL_ADC_Stop(&hadc); // 立即關閉

2. GPIO配置黃金法則

未用引腳設為模擬輸入（防漏電流）
輸出引腳避免懸空（加下拉電阻）
上升沿比下降沿更省電（CMOS工藝特性）

五、低功耗調試黑科技

1. 電流波形分析法

使用示波器+1Ω電阻測量動態電流
異常功耗定位流程：
發現電流異常 → 逐步注釋外設初始化代碼 → 鎖定問題模塊

2、國產開發工具鏈

華大HC32L196的Low Power Analyzer工具
極海APM32的Power Profiler插件

六、典型功耗陷阱與規避

1. 軟件陷阱

====while循環未加__WFI()（CPU持續運行）
調試接口未禁用（SWD引腳漏電流）
// 發布版本關閉調試
__HAL_DBGMCU_DISABLE_DBG_STANDBY();

• 硬件陷阱

PCB上拉電阻值過大（10MΩ優于100kΩ）
LDO靜態電流過高（選<1μA的型號如TPS7A02）

七、國產超低功耗MCU實戰案例(XHSC)

場景1：三表(水表、氣表、電表)/額溫槍/溫控器
方案： 由澤兆電子基于小華HC32L196/136超低功耗帶顯示MCU

主控：小華半導體HC32L136K8TA（1.0μA @3V深度休眠模式+ RTC工作）
特點:LCD驅動顯示;支持M-Bus,64-256k(flash)
關鍵代碼：
void Main_Loop() {
LoRa_EnterSleep();
PWR_EnterSTANDBYMode(); // 只有RTC和喚醒引腳有效
// 被RTC每小時喚醒1次執行檢測
Smoke_Sensor_Check();
成果：整機平均電流<10μA,靜態功耗<5μA,

場景2：可穿戴設備–無線耳機/助聽器

方案：由澤兆電子基于小華HC32L110B6YA超小尺寸超低功耗MCU設計方案 (芯片尺寸CSP16（1.59*1.436)

主控：小華半導體HC32L110（1.0μA @3V深度休眠模式+ RTC工作）
關鍵代碼：
void Main_Loop() {
LoRa_EnterSleep();
PWR_EnterSTANDBYMode(); // 只有RTC和喚醒引腳有效
// 被RTC每小時喚醒1次執行檢測
Smoke_Sensor_Check();
}
成果：業內最小超低功耗MCU-CSP16（1.59*1.436)滿足可穿戴設備極小尺寸要求;

場景3：NB-IoT物聯終端傳感器等
方案：由上海澤兆基于小華HC32L110C6PA-TSSOP20在傳感器/報警器等設備實現超低功耗,

特點： 抗干擾性能強;多種通信接口,nA級超低待機功耗,uS級高速喚醒.
關鍵代碼：
void Main_Loop() {
LoRa_EnterSleep();
PWR_EnterSTANDBYMode(); // 只有RTC和喚醒引腳有效
// 被RTC每小時喚醒1次執行檢測
Smoke_Sensor_Check();
成果：深度睡眠電流0.42uA,喚醒到主頻時間4uS,

總結：超低功耗設計CHECKLIST

• 所有未使用引腳配置為模擬輸入
  禁用調試接口（發布版本）
  外設使用后立即關閉時鐘
  中斷喚醒源配置最高優先級
  關鍵數據保存在保留內存區域
  驗證所有可能的喚醒路徑
  通過將硬件特性與軟件策略深度結合，配合國產MCU的低功耗設計（如華大的HALT模式、兆易創新的動態電壓調節），可實現nA級待機電流的系統設計。

超低功耗MCU應用設計要點:

1、優化軟件算法：通過優化軟件算法，減少不必要的循環和延時，提高程序執行效率。
2、合理配置系統參數：設置合適的系統時鐘頻率、休眠模式等，關閉不需要的外設和功能模塊。
3、使用低功耗外設：選擇具有低功耗特性的外設，如低速串行通信接口、低功耗模擬外設等。
4、采用電源管理技術：使用動態電壓調節（DVS）技術，根據實際需求調整工作電壓；采用能量回收技術，將系統中的能量損耗轉化為電能存儲。
5、優化硬件電路：使用低功耗電源管理芯片、低功耗電容和電感元件等，降低系統電源損耗。
如何選擇低功耗MCU：
提示：國產MCU在基礎功耗指標上已與國際大廠持平，且在價格和本地支持上具有優勢。建議新項目優先評估國產方案，復雜系統可考慮"國際MCU主控+國產協處理器"的混合架構。

以下是目前市場上主流的超低功耗MCU品牌、代表型號及其關鍵特點的詳細對比，涵蓋國際大廠和國產新銳品牌，

供選型參考：

一、國際品牌超低功耗MCU

1. STMicroelectronics（意法半導體）

STM32U5系列

特點：基于40nm工藝，Cortex-M33內核，停機模式電流僅8nA
型號：STM32U575（帶TrustZone安全區）
典型應用：智能門鎖、醫療傳感器
STM32L4/L4+系列

特點：動態電壓調節（ART Accelerator?），運行模式功耗低至19μA/MHz
型號：STM32L4R9（帶LCD控制器）
典型應用：便攜式醫療設備
2. Texas Instruments（德州儀器）

MSP430FR系列（FRAM）

特點：FRAM存儲器（零寫入功耗），待機電流0.4μA（RTC保持）
型號：MSP430FR5994（帶硬件加速器）
典型應用：能量收集設備
CC26xx系列（無線MCU）

特點：BLE+Zigbee雙模，接收功耗5.4mA
型號：CC2652R（多協議支持）
典型應用：智能家居網關
3. NXP（恩智浦）

Kinetis L系列

特點：Cortex-M0+內核，運行功耗50μA/MHz
型號：KL17（支持USB OTG）
典型應用：HMI控制面板
i.MX RT500（跨界MCU）

特點：Cortex-M33+DSP，帶語音喚醒硬件加速
典型應用：AI語音終端
4. Silicon Labs（芯科科技）

EFM32系列

特點：自主Gecko內核，2μA深度睡眠模式
型號：EFM32PG22（集成DC-DC轉換器）
典型應用：無線傳感器節點
BG22（藍牙MCU）

特點：BLE 5.2，Tx功耗僅3.6mA@0dBm
典型應用：可穿戴設備

二、國產超低功耗MCU選型

1. 小華半導體（XHSC）

HC32L110系列

特點：0.5μA停機電流，內置12位1Msps ADC
型號：HC32L136（支持硬件AES加密）
典型應用：NB-IoT終端
HC32L136/176/196系列（Cortex-M0+ ADC/DAC/RTC/LCD/USB/CAN/OPA）

特點：nA級超低待機功耗,uS級高速喚醒
典型應用：三表、醫療電子、電池供電設備
HC32F4A0（高性能）

特點：Cortex-M4@200MHz，帶FPU和MPU
典型應用：工業控制器
2. 兆易創新（GigaDevice）

GD32L23x系列
特點：Cortex-M23，動態功耗低至20μA/MHz
型號：GD32L233（支持USB PD）
典型應用：PD快充設備
3. 國民技術（Nations）

N32L40x系列
特點：0.9μA@Stop模式，內置SM4國密算法
型號：N32L406（寬電壓1.8V~5.5V）
典型應用：智能水表
4. 澎湃微電子（PT）

PT32L0xx系列
特點：RISC-V內核，待機電流<1μA
型號：PT32L076（支持電容觸摸）
典型應用：智能家居面板
5. 中微半導體（CMS）

CMS32L051系列
特點：24MHz Cortex-M0，停機模式0.7μA
典型應用：電動牙刷

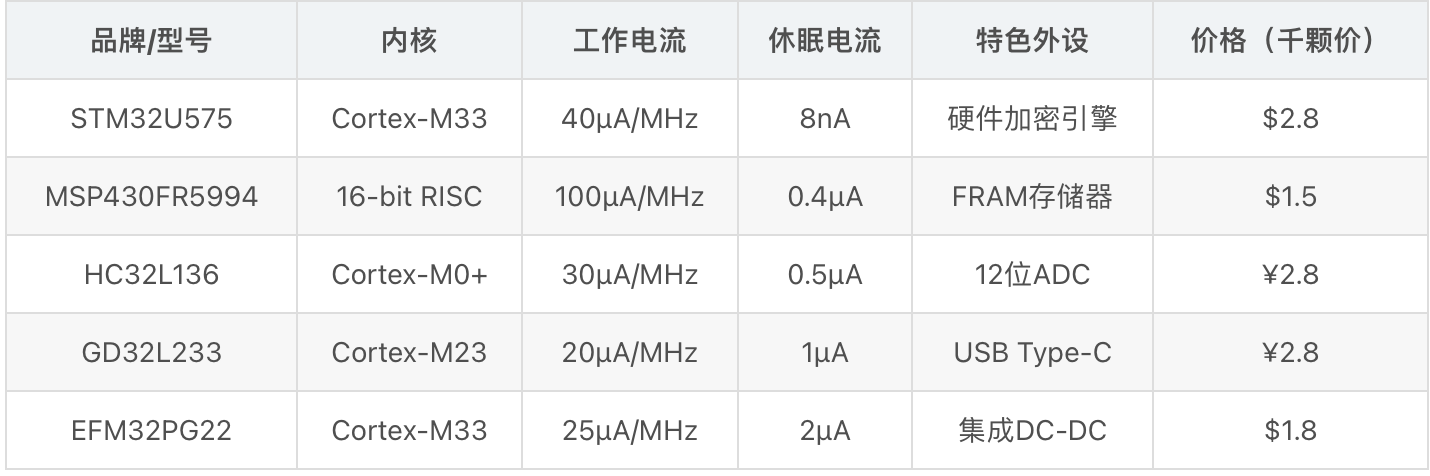

三、關鍵參數對比表

四、選型建議

• 電池供電設備.:首選國產HC32L136或MSP430FR系列（FRAM抗寫磨損）

• 無線連接需求

國際：Silicon Labs BG22
國產：GD32W515（Wi-Fi 6+BLE 5.2）

• 高安全性場景

國民技術N32L406（國密算法）或STM32U5（TrustZone）

• 極端低成本

小華HC32L021（<￥0.9）
中微CMS32L051（<￥1.5）

選擇低功耗MCU的關鍵因素;

- 工作電壓：選擇工作電壓較低的MCU，可以在較低電壓下正常工作，有效降低系統功耗。

- 休眠模式：具有多種休眠模式的MCU，在系統空閑時能進入休眠狀態，進一步降低功耗。

- 時鐘頻率：選擇時鐘頻率較低的MCU，能在較低頻率下工作，從而降低系統功耗。

- 外設資源：根據實際需求選擇合適的外設資源，避免不必要的功耗。

- 制程工藝：采用先進制程工藝的MCU，如CMOS、SOI等，能實現更低的功耗。 封裝和尺寸：選擇較小封裝和尺寸的MCU，有助于降低系統功耗。

五、未來趨勢

• RISC-V架構滲透
• 如嘉楠科技K210（雙核RISC-V+AI加速）
  存算一體MCU
• 三星正在研發基于MRAM的超低功耗MCU
  3D封裝技術

臺積電InFO-PoP工藝助力MCU+傳感器堆疊

通過對比可見，國產MCU在基礎功耗指標上已與國際大廠持平，且在價格和本地支持上具有優勢。建議新項目優先評估國產方案，復雜系統可考慮"國際MCU主控+國產協處理器"的混合架構。
————————————————
