一、項目背景

某大型3C產品制造企業，在手機組裝生產線上部署了多臺機械手臂，用于精密零部件的抓取、安裝及檢測等工序。部分機械手臂采用CANopen協議進行控制，以實現精準的運動控制和設備狀態反饋；而生產線的中央控制系統則基于ROFINET協議主站PLC搭建，用于統籌管理整個生產流程。由于協議差異，不同機械手臂與中央控制系統之間的數據交互存在障礙，導致機械手臂無法按照預定節奏協同工作，頻繁出現生產延誤、產品不良率上升等問題，嚴重影響了企業的生產效率和產品質量。為打破通信壁壘，提升生產線自動化水平，引入捷米特JM-PN-COP協議轉換網關迫在眉睫。

二、應用設備介紹

（一）ROFINET協議主站PLC

1.西門子S7-1500系列PLC（CPU1516-3PN/DP）：西門子S7-1500系列PLC在工業自動化領域占據重要地位。CPU1516-3PN/DP型號具備強大的運算處理能力和豐富的通信接口，支持ROFINET實時通信（RT）和等時同步實時通信（IRT）。在機械手臂生產線中，它作為中央控制系統的核心，負責接收生產任務指令、處理各類數據，并向機械手臂發送控制信號，協調各機械手臂的動作順序和工作節奏，確保生產流程高效有序進行。

2.倍福CX5140嵌入式控制器：倍福CX5140嵌入式控制器是一款高性能的工業控制設備，集成了強大的ARM處理器和豐富的通信接口，對ROFINET協議有良好的支持。其憑借小巧的體積和靈活的擴展性，能夠便捷地嵌入到生產線控制系統中。在機械手臂應用場景下，它可以快速處理復雜的控制邏輯，實時監控機械手臂的運行狀態，并通過ROFINET網絡與其他設備進行高速數據交互，為機械手臂的精準控制提供有力保障。

（二）CANopen協議主站PLC

1.施耐德M262系列PLC（搭配BMXCPS2000CANopen主站模塊）：施耐德M262系列PLC是一款功能強大的中型PLC，通過配置BMXCPS2000CANopen主站模塊，能夠輕松實現與CANopen協議設備的通信。該模塊支持CANopenCiA301協議標準，可穩定連接多個CANopen從站設備。在機械手臂行業中，它常用于控制單個機械手臂或局部機械手臂群組，精確管理機械手臂的運動參數、位置反饋等信息，確保機械手臂動作的準確性和穩定性。

2.歐姆龍NJ系列PLC（NJ501-1500）：歐姆龍NJ系列PLC是一款融合了先進控制技術和開放網絡架構的控制器。NJ501-1500型號內置CANopen主站功能，支持CANopenDeviceNet協議。它具備強大的運動控制功能，能夠對機械手臂進行高精度的位置控制和速度調節。在機械手臂生產線中，它可根據生產需求，靈活調整機械手臂的工作模式和運行參數，有效提升機械手臂的作業精度和生產效率。

（三）協議轉換網關

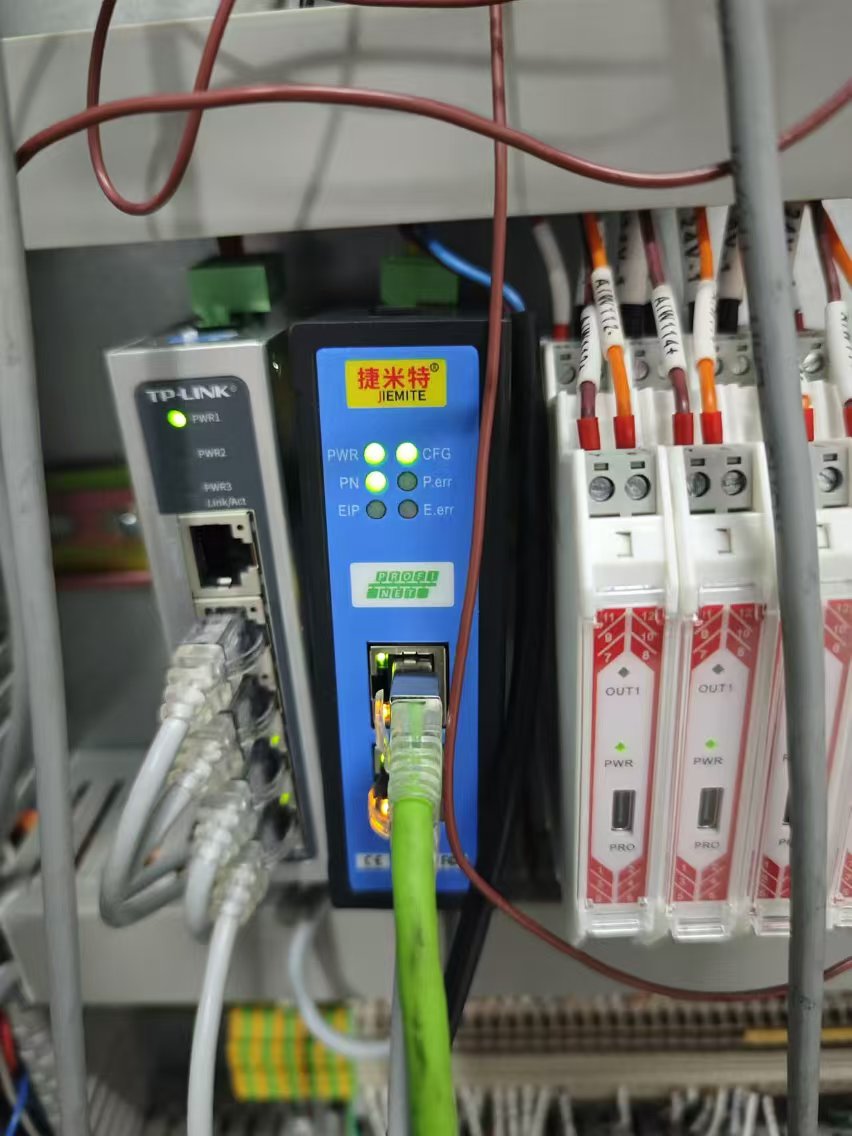

捷米特JM-PN-COP協議轉換網關：作為本項目的核心設備，捷米特PROFINET轉CANopen網關專為實現ROFINET與CANopen協議轉換而設計。在ROFINET側，它作為從站設備，可無縫接入以西門子S7-1500或倍福CX5140為核心的ROFINET網絡；在CANopen側，它充當主站角色，能夠連接施耐德M262、歐姆龍NJ系列等CANopen協議主站PLC以及其他CANopen從站設備。該網關采用工業級設計標準，具備出色的抗干擾性能和穩定的數據處理能力，能夠在復雜的工業環境中持續穩定運行，確保不同協議設備間的數據準確、快速傳輸。

三、應用過程

（一）硬件連接

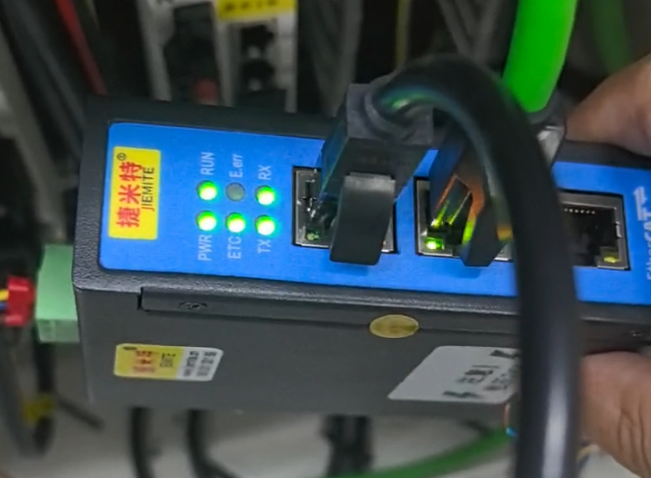

1.將捷米特PROFINET轉CANopen協議轉換網關的ROFINET接口通過工業以太網網線連接至西門子S7-1500PLC（CPU1516-3PN/DP）或倍福CX5140嵌入式控制器的ROFINET端口，構建ROFINET通信網絡。在連接過程中，需確保網線連接牢固，并按照網絡拓撲結構合理布線，避免信號干擾。

2.使用CAN總線電纜將網關的CANopen接口與施耐德M262系列PLC（搭配BMXCPS2000模塊）、歐姆龍NJ系列PLC（NJ501-1500）等CANopen協議主站PLC的CANopen接口相連。同時，將采用CANopen協議的機械手臂設備接入CANopen網絡，連接時需正確設置終端電阻，保障CAN總線通信的穩定性和可靠性。

（二）軟件配置與數據映射

1.ROFINET主站PLC配置：在西門子TIAPortal編程軟件中，針對S7-1500PLC進行配置，導入PROFINET轉CANopen網關的GSD（設備描述）文件，將網關添加到ROFINET網絡中，并分配相應的設備名稱和IP地址。同理，在倍福TwinCAT軟件環境下，對CX5140嵌入式控制器進行設置，完成對網關的識別和參數配置，確保ROFINET主站PLC能夠與網關建立穩定通信。

2.CANopen主站PLC配置：在施耐德SoMachine編程軟件中，對M262系列PLC（搭配BMXCPS2000模塊）進行CANopen網絡參數設置，包括節點地址分配、波特率設置、設備類型定義等。在歐姆龍SysmacStudio軟件中，對NJ系列PLC（NJ501-1500）進行類似的CANopen網絡配置操作，確保CANopen主站PLC與網關及CANopen從站設備（機械手臂）之間的通信正常。

3.數據映射：通過PROFINET轉CANopen網關的配置軟件，建立ROFINET與CANopen協議之間的數據映射關系。將CANopen協議機械手臂的運行狀態數據（如關節角度、速度、負載等信息）映射到ROFINET主站PLC的指定數據區域；同時，將ROFINET主站PLC發出的控制指令（如啟動、停止、動作模式切換等信號）映射到CANopen協議機械手臂可接收的命令格式，實現不同協議數據的準確轉換和交互。

（三）協同作業與實時監控

1.當生產線啟動后，ROFINET主站PLC（如西門子S7-1500或倍福CX5140）根據生產任務需求，通過PROFINET轉CANopen網關向CANopen協議機械手臂發送控制指令。例如，在手機組裝工序中，主站PLC向負責零部件抓取的機械手臂發送抓取位置、抓取力度等參數指令，機械手臂接收到指令后，按照預設程序執行動作。

2.機械手臂在運行過程中，將實時運行狀態數據（如實際位置反饋、電機電流、溫度等信息）通過CANopen協議傳輸至CANopen主站PLC（如施耐德M262或歐姆龍NJ系列），再經PROFINET轉CANopen網關轉換后，反饋給ROFINET主站PLC。主站PLC根據這些反饋數據，實時調整機械手臂的運行參數，確保機械手臂動作精準無誤。同時，生產線監控系統可通過ROFINET網絡實時獲取所有機械手臂的運行狀態信息，以可視化界面展示給操作人員，方便操作人員及時掌握生產線運行情況。

（四）故障診斷與維護

1.當CANopen協議機械手臂出現故障時，如電機過載、位置偏差超界等，機械手臂會立即通過CANopen協議將故障代碼和相關信息傳輸至CANopen主站PLC，再經捷米特PROFINET轉CANopen智能網關轉換后發送給ROFINET主站PLC。

2.ROFINET主站PLC根據預設的故障診斷邏輯，在生產線監控系統上觸發報警提示，并詳細記錄故障發生的時間、位置及具體原因。維修人員可通過監控系統提供的故障信息，快速定位故障機械手臂，并借助PLC的診斷功能進一步分析故障根源，及時進行維修處理。同時，捷米特PROFINET轉CANopen網關支持遠程診斷功能，技術人員可通過網絡遠程查看網關運行狀態和通信數據，協助現場人員解決故障問題，大大縮短了故障處理時間，減少了生產線停機損失。

四、應用效果

1.實現高效協同作業：通過PROFINET轉CANopen協議轉換網關，成功打破了ROFINET與CANopen協議機械手臂之間的通信障礙，實現了不同協議機械手臂與中央控制系統的無縫對接。各機械手臂能夠按照生產任務要求，精準協同作業，有效提升了生產線的整體運行效率，產品組裝節拍縮短了20%，生產效率顯著提高。

2.提升生產質量：實時、準確的數據交互和反饋機制，使得機械手臂的動作精度得到大幅提升。在精密零部件組裝過程中，產品不良率降低了15%，有效保障了產品質量，增強了企業產品的市場競爭力。

3.增強系統靈活性與擴展性：PROFINET轉CANopen智能網關的應用，為生產線后續升級改造提供了極大便利。企業可根據生產需求，靈活添加采用ROFINET或CANopen協議的新型機械手臂設備，只需在現有網絡架構基礎上進行簡單的硬件連接和軟件配置，即可實現新設備的快速接入和集成，有效降低了系統升級成本，提升了生產線的靈活性和擴展性。

4.降低維護成本：統一的通信架構和完善的故障診斷機制，使設備維護更加便捷高效。維修人員能夠快速定位和解決故障問題，減少了因故障排查和維修所耗費的時間和人力成本。同時，遠程診斷功能的應用，進一步提高了故障處理效率，生產線平均故障停機時間縮短了30%，為企業節省了大量的維護成本。

綜上所述，捷米特PROFINET轉CANopen協議轉換網關在機械手臂行業的應用，有效解決了不同協議設備間的通信難題，顯著提升了生產線的自動化水平和生產效率，為企業創造了良好的經濟效益和社會效益，在機械手臂行業具有廣闊的應用前景和推廣價值。
