一、項目背景

某大型醫藥企業為擴大生產規模、提高生產效率，對其固體制劑生產線進行升級改造。原生產線部分設備采用Devicenet協議，如歐姆龍的一些現場傳感器、執行器，通過Devicenet與歐姆龍CJ2M系列PLC主站進行通訊，實現基本的設備控制。但隨著企業信息化管理需求提升，計劃引入具有強大數據處理與網絡通信能力的西門子S7-1500系列PLC作為新的核心控制系統，該系列PLC支持ROFINET協議。這就需要解決ROFINET協議主站與Devicenet協議主站設備間的通信問題，確保新老設備能協同工作，構建統一、高效的自動化生產線。

二、方案設計

經技術團隊深入調研與評估，決定選用遠創智控ROFINET轉Devicenet協議轉換網關。該網關可在ROFINET網絡中作為從站，連接到西門子S7-1500系列PLC的ROFINET接口；同時在Devicenet網絡中作為主站，與原有的歐姆龍Devicenet設備相連。如此，便能實現兩個不同協議網絡間的數據交互與設備控制。

三、實施過程

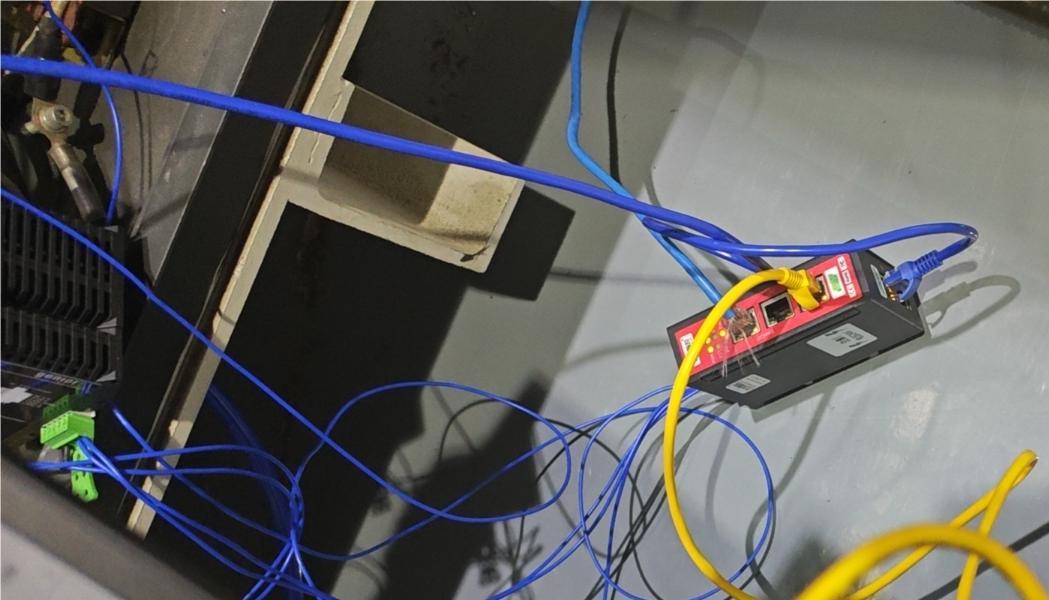

1.網關硬件連接

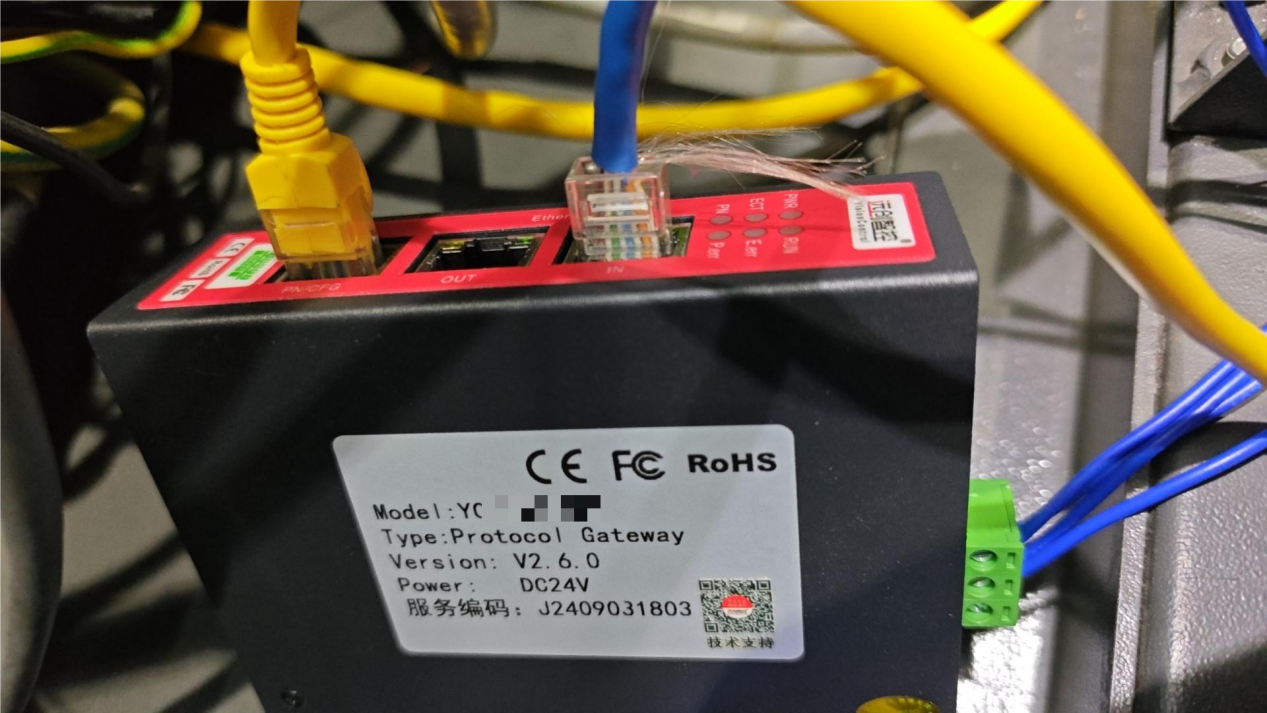

1.將遠創智控YC-PN-DNT網關模塊的ROFINET接口通過網線連接至西門子S7-1500PLC的ROFINET端口。網關的ROFINET接口支持100BASE-TX，具備MDI/MDIX自檢測功能，可方便地與PLC建立網絡連接。

2.在Devicenet網絡一側，使用專用的5芯屏蔽電纜，將網關的Devicenet接口與歐姆龍CJ2M系列PLC以及現場的Devicenet從站設備（如傳感器、執行器）相連。確保連接牢固，遵循Devicenet網絡的布線規范，保障數據傳輸穩定。

2.網關配置

1.ROFINET側配置：借助西門子TIAPortal軟件，對S7-1500PLC進行硬件組態。在硬件目錄中添加ROFINET轉Devicenet網關設備，設置其在ROFINET網絡中的IP地址、設備名稱等參數，確保與PLC所在網絡環境相匹配。同時，根據實際生產需求，配置PLC與網關之間的數據映射關系，明確哪些數據需從網關讀取，哪些控制指令要通過網關下發至Devicenet設備。

2.Devicenet側配置：利用遠創智控提供的專用網關配置工具，對網關的Devicenet主站功能進行設置。配置Devicenet網絡的波特率（支持125k、250k、500k等推薦波特率，本項目根據網絡規模與傳輸距離選擇250k波特率），為每個接入的Devicenet從站設備分配唯一的節點地址（0-63）。依據從站設備的數據格式與通信需求，設置網關與從站之間的數據交換區，確定生產數據（從從站讀取的數據）和消費數據（下發至從站的控制數據）的長度與內容。

3.設備調試與優化

1.完成硬件連接與配置后，對整個系統進行調試。首先檢查各設備間的物理連接是否正常，網絡指示燈是否亮起。通過PLC的診斷功能與網關配置工具的狀態監測，查看YC-PN-DNT網關網絡的連接狀態，確保無通信故障。

2.進行數據讀寫測試，在PLC中編寫簡單的測試程序，向Devicenet設備發送控制指令，如控制某執行器動作，并讀取傳感器反饋的數據。觀察數據傳輸?shù)臏蚀_性與實時性，若出現數據延遲或錯誤，檢查網絡布線、波特率設置、數據映射關系等是否正確，逐步排查并解決問題。

3.根據實際生產工藝要求，對數據傳輸周期進行優化。通過調整網關與PLC的配置參數，在保障數據完整性的前提下，盡可能縮短數據傳輸時間，提高系統響應速度，滿足醫藥生產對設備控制實時性的嚴格要求。

四、應用效果

1.系統集成與兼容性：成功實現了ROFINET協議主站的西門子S7-1500PLC與Devicenet協議主站的歐姆龍CJ2M系列PLC及相關設備的無縫集成。不同品牌、不同協議的設備在統一的控制系統下協同工作，系統兼容性良好，未出現因協議轉換導致的設備通信故障或不匹配問題。

2.生產效率提升：通過高效的數據交互，設備間的協同作業更加順暢。例如，在藥品包裝環節，PLC能快速獲取傳感器反饋的藥品數量、包裝狀態等信息，并及時下達控制指令給執行器，實現精準包裝。生產線的整體運行速度提高了30%，單位時間內的藥品產量顯著增加。

3.數據準確性與穩定性：在長時間的生產運行中，ROFINET轉Devicenet網關保證了數據傳輸?shù)臏蚀_性與穩定性。數據丟包率低于0.1%，有效避免了因數據錯誤導致的生產次品或設備故障。同時，穩定的通信保障了生產過程的連續性，減少了因通信中斷造成的生產線停機時間，提高了生產效率與設備利用率。

4.可擴展性與維護性：網關的引入為生產線的未來擴展提供了便利。若后續需要添加新的ROFINET或Devicenet設備，只需在相應網絡中接入，并對網關和PLC進行簡單配置即可，無需大規模更改系統架構。在設備維護方面，網關的故障診斷功能可快速定位通信故障點，降低了維護難度與成本，縮短了設備維護時間，保障了生產線的穩定運行。

五、總結

在醫藥行業自動化生產升級改造中，遠創智控的ROFINET轉Devicenet協議轉換網關表現出色。通過該網關，成功克服了不同通信協議帶來的障礙，實現了主流PLC設備間的高效通信與協同工作。不僅提升了生產效率、保障了產品質量，還為系統的可擴展性與維護性奠定了良好基礎，為醫藥企業在激烈的市場競爭中提供了有力支持，也為其他行業類似的自動化升級項目提供了寶貴的參考經驗。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
