一、項目背景

在全球能源結構加速向可再生能源轉型的大趨勢下，光伏產業迎來爆發式增長。某大型光伏組件制造企業為提升生產線的自動化與智能化水平，在新建的高效光伏組件生產線上，采用了多種先進設備。其中，核心的串焊、層壓等關鍵工序設備，選用了基于EtherCAT協議的西門子SIMATICS7-1500系列PLC作為主站，以實現高精度的運動控制和快速數據交互，確保生產過程的高效與穩定。然而，部分輔助設備，如電池片分選機的檢測單元、組件EL測試儀，以及一些用于物料傳輸?shù)?a target="_blank">伺服電機驅動器等，采用的是CANopen協議。這種協議不統一的情況，導致設備間數據交互困難，無法實現高效協同作業，嚴重制約了生產線整體效率的提升，因此引入協議轉換網關迫在眉睫。

二、方案實施

1.設備選型

·EtherCAT主站PLC：西門子SIMATICS7-1500系列PLC（型號：CPU1516-3PN/DP）。該PLC具備強大的運算能力和豐富的通信接口，支持EtherCAT協議的高速數據傳輸，能夠滿足光伏組件生產過程中對多軸運動控制和實時數據處理的嚴苛要求。其模塊化設計方便靈活擴展，可輕松適配不同生產工藝需求。

·CANopen主站PLC：歐姆龍NJ系列PLC（型號：NJ501-1500）。歐姆龍NJ系列PLC在工業自動化領域應用廣泛，對CANopen協議有著良好的支持。它能夠穩定地與各類CANopen從站設備進行通信，實現對輔助設備的精準控制和數據采集，為生產線的穩定運行提供保障。

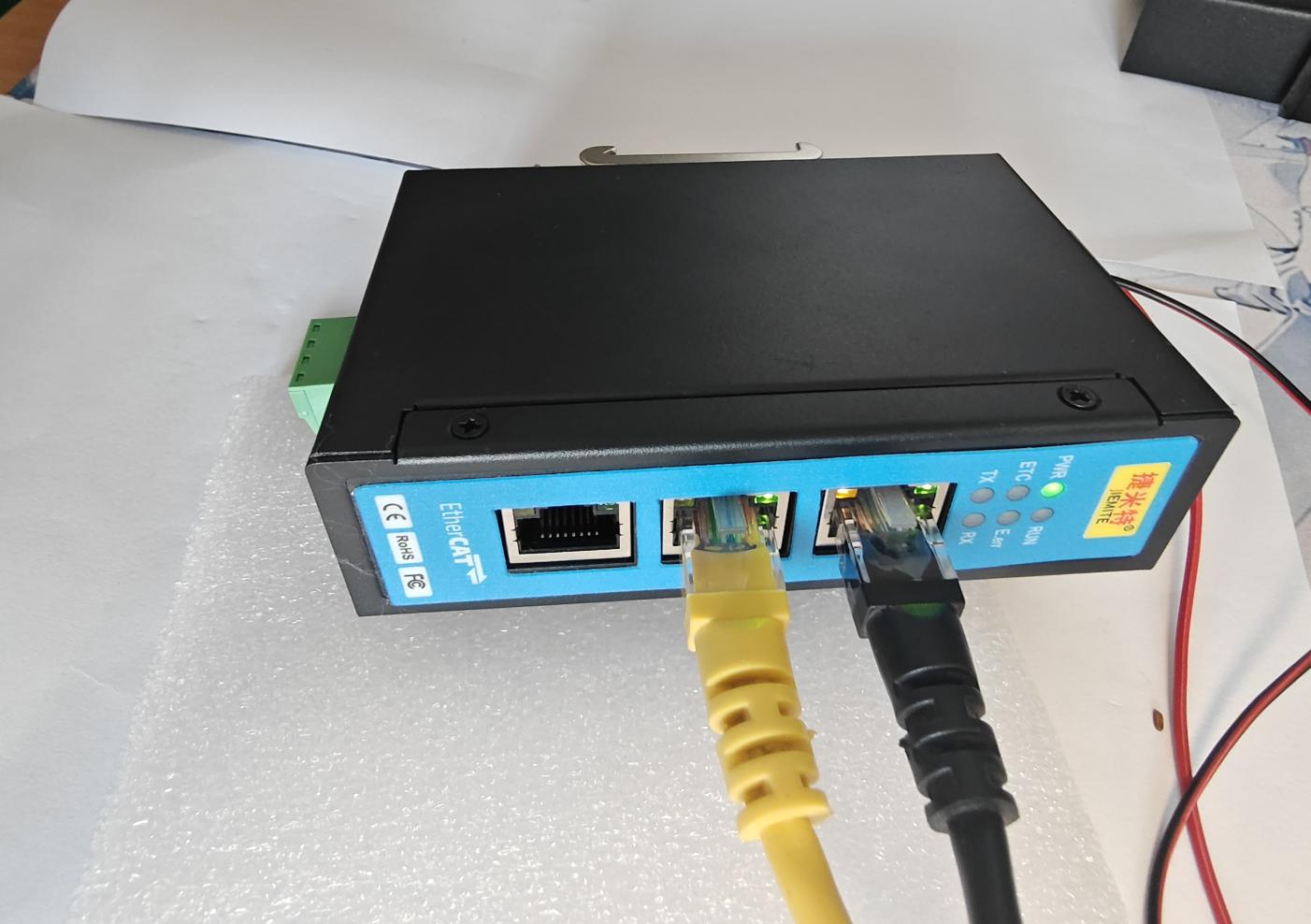

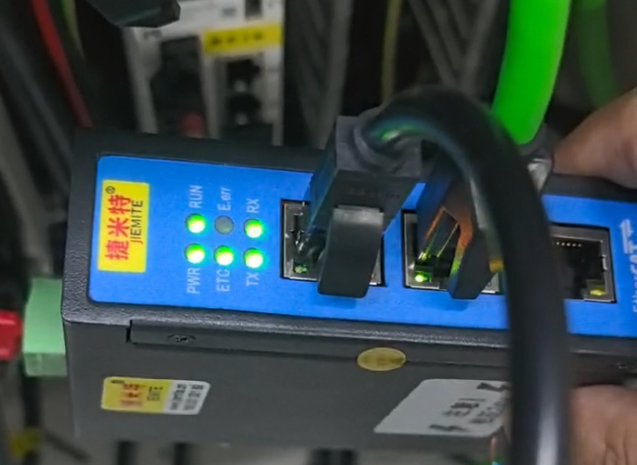

·協議轉換網關：捷米特JM-ECT-COP協議轉換網關，作為連接EtherCAT網絡與CANopen網絡的橋梁。在EtherCAT側，它作為從站，可快速響應西門子S7-1500主站PLC的指令；在CANopen側，作為主站，與各CANopen從站設備高效通信，實現不同協議數據的雙向透明轉換，確保數據準確無誤傳輸。

2.系統連接

·EtherCAT網絡連接：使用專用的EtherCAT網線，將西門子S7-1500PLC的EtherCAT接口與EtherCAT轉CANopen網關模塊的EtherCAT端口相連。同時，將其他EtherCAT從站設備，如分布式I/O模塊、高精度運動控制器等，按照拓撲結構依次接入EtherCAT網絡，構建起穩定、高效的EtherCAT控制網絡。

·CANopen網絡連接：通過CAN總線線纜，將EtherCAT轉CANopen智能網關的CANopen接口與歐姆龍NJ系列PLC的CANopen端口連接。然后，將所有CANopen從站設備，如電池片分選機檢測單元、EL測試儀、伺服電機驅動器等，以手拉手的菊花鏈方式接入CANopen網絡，并在網絡兩端安裝終端電阻，保證CANopen網絡信號的穩定性和可靠性。

3.參數配置

·EtherCAT主站配置：在西門子TIAPortal編程軟件中，對S7-1500PLC進行EtherCAT主站配置。通過掃描功能自動識別EtherCAT網絡中的所有從站設備，包括EtherCAT轉CANopen網關，為每個設備分配唯一的設備名稱和網絡地址。根據生產工藝對數據實時性的要求，設置數據刷新周期和優先級，確保關鍵數據能夠優先傳輸，保障生產過程的順暢。

·CANopen主站配置：利用歐姆龍SysmacStudio編程軟件，對NJ系列PLC進行CANopen主站配置。添加CANopen從站設備，詳細設置每個從站的節點地址、通信波特率、PDO（過程數據對象）映射等參數。根據設備功能和生產需求，合理規劃數據交互內容和方式，確保PLC能夠準確獲取和控制從站設備的數據和狀態。

·EtherCAT轉CANopen網關配置：使用捷米特提供的專用配置工具，對EtherCAT轉CANopen網關進行配置。在EtherCAT側，配置網關的從站參數，包括設備名稱、從站地址、數據映射關系等，使其能夠與西門子S7-1500主站PLC正確通信。在CANopen側，設置主站參數，如波特率、節點地址范圍、數據幀格式等，并建立EtherCAT數據與CANopen數據之間的詳細映射，確保網關能夠準確完成協議轉換和數據傳輸任務。

三、應用效果

1.生產效率顯著提升

引入捷米特EtherCAT轉CANopen協議轉換網關后，實現了EtherCAT網絡與CANopen網絡設備之間的數據高效交互。原本因協議不兼容導致的設備協同延遲問題得到徹底解決，生產線整體節拍縮短了15%。例如，電池片分選機檢測到的電池片參數數據，能夠迅速通過CANopen網絡傳輸至網關，再經協議轉換后快速送達西門子主站PLC，PLC根據數據及時調整串焊工序參數，大幅提高了生產效率。

2.設備兼容性與擴展性增強

成功解決了不同協議設備間的兼容性問題，將基于EtherCAT和CANopen協議的設備無縫集成到同一控制系統中。當企業后續對生產線進行升級改造，增加新的檢測設備或優化傳輸環節時，只需在對應網絡中添加設備，并對網關和主站PLC進行簡單的參數配置，即可實現新設備的快速接入，極大降低了系統升級成本和難度，為企業生產線的持續優化提供了有力支持。

3.生產穩定性與可靠性提高

捷米特EtherCAT轉CANopen協議轉換網關具備完善的故障診斷和保護機制。在生產過程中，一旦網絡出現異常或設備故障，網關能夠迅速檢測到并及時反饋給主站PLC，同時采取相應的保護措施，防止故障擴大，有效避免了生產中斷。此外，通過對設備運行數據的實時監控和分析，企業能夠提前預判設備潛在故障，及時進行維護，使生產線的平均無故障運行時間提升了20%。

4.助力生產管理數字化

實現設備數據共享后，企業獲取到了更全面、準確的生產數據。通過搭建生產管理系統，對這些數據進行深度分析，管理層可以實時掌握生產線各環節的運行狀態，如設備利用率、產品合格率、能耗情況等。基于數據分析結果，能夠優化生產計劃，合理調配資源，實現生產管理的數字化和智能化，為企業提升市場競爭力提供了數據支撐。

四、總結

在光伏組件智能制造行業中，捷米特EtherCAT轉CANopen協議轉換網關憑借其出色的性能，成功解決了EtherCAT與CANopen協議設備間的通信難題，實現了生產線設備的高效協同作業。從設備選型、系統連接到參數配置，整個應用過程詳細且嚴謹，有效提升了生產效率、增強了設備兼容性、提高了生產穩定性，并推動了生產管理的數字化轉型。該應用案例為光伏產業及其他面臨類似協議轉換問題的行業，提供了極具價值的參考范例，展現了捷米特協議轉換網關在工業自動化領域廣闊的應用前景。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
