一、項目背景

某大型自動化設備生產企業，致力于為汽車制造等行業提供高度自動化的生產線。在其最新的一條生產線上，部分核心設備采用了西門子S7-1500系列PLC作為ProfibusDP協議主站，用于控制生產流程中的關鍵環節，如高精度的機械手臂運動控制、物料精準輸送等。而另一部分輔助設備，如智能傳感器、溫控儀表等，則采用了ModbusRTU協議，由臺達DVP系列PLC作為ModbusRTU協議主站進行管理。由于兩種協議的差異，設備之間無法直接進行數據交互，嚴重影響了生產線的整體自動化水平和生產效率。為了實現整個生產線設備的互聯互通和協同工作，企業決定引入協議轉換網關。

二、方案實施

（一）設備選型

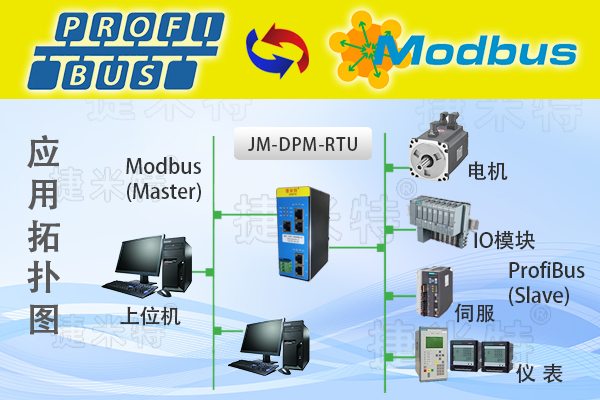

經過對市場上多種協議轉換網關的調研和評估，企業最終選擇了捷米特ProfibusDP轉MODBUS RTU智能網關。該網關具備強大的協議轉換能力，能夠穩定地實現ProfibusDP與ModbusRTU協議之間的轉換。同時，它具有良好的兼容性，可與西門子、臺達等主流品牌的PLC無縫對接，且支持多種數據傳輸速率和格式，能滿足項目復雜的通信需求。

（二）硬件連接

1.將捷米特JM-RTU-DP網關的ProfibusDP接口通過專用電纜連接到西門子S7-1500系列PLC的ProfibusDP網絡上。確保連接牢固，遵循ProfibusDP網絡的布線規范，以保證數據傳輸?shù)姆€(wěn)定性。

2.把網關的ModbusRTU接口通過RS485線纜與臺達DVP系列PLC以及采用ModbusRTU協議的智能傳感器、溫控儀表等設備連接。按照RS485接線規則，正確連接A、B信號線，確保設備間的物理連接正確無誤。

（三）參數配置

1.ProfibusDP參數配置

打開西門子TIAPortal軟件，在項目中添加S7-1500系列PLC的硬件設備。然后，導入ProfibusDP轉MODBUS RTU網關的GSD文件，將網關作為ProfibusDP從站添加到網絡中。設置網關的ProfibusDP站地址、波特率等參數，確保與主站PLC的參數一致。例如，將站地址設置為3，波特率設置為1.5Mbps。

2.ModbusRTU參數配置

使用網關配置軟件，設置ProfibusDP轉MODBUS RTU智能網關的ModbusRTU通信參數。包括波特率（如9600bps）、數據位（8位）、停止位（1位）、校驗方式（無校驗）等，這些參數需與臺達DVP系列PLC以及ModbusRTU設備的參數相匹配。同時，根據ModbusRTU設備的地址和寄存器映射關系，在網關配置軟件中進行相應設置，以實現數據的準確傳輸和映射。

3.數據映射配置

在網關配置軟件中，建立ProfibusDP數據地址與ModbusRTU寄存器地址之間的映射關系。例如，將西門子PLC的輸出數據區Q0.0-Q0.7映射到ModbusRTU設備的某個保持寄存器，以便將控制指令傳輸給ModbusRTU設備。同時，將ModbusRTU設備的傳感器數據寄存器映射到西門子PLC的輸入數據區I0.0-I0.7，使PLC能夠?qū)崟r獲取傳感器數據。

三、運行效果

（一）數據實時交互

通過捷米特ProfibusDP轉MODBUS RTU協議轉換網關，西門子S7-1500系列PLC與臺達DVP系列PLC以及相關設備之間實現了穩定、高效的數據實時交互。例如，在生產線運行過程中，西門子PLC能夠根據生產工藝要求，通過網關向ModbusRTU協議的溫控儀表發送溫度設定值，溫控儀表則將實際溫度值通過網關實時反饋給西門子PLC，實現了對生產環境溫度的精準控制。整個數據傳輸過程延遲極小，滿足了自動化生產線對實時性的嚴格要求。

（二）系統協同工作

引入網關后，不同協議的設備能夠協同工作，大大提高了生產線的自動化水平。機械手臂在西門子PLC的控制下，能夠根據ModbusRTU協議智能傳感器檢測到的物料位置信息，準確地抓取和搬運物料，避免了人工干預，提高了生產效率和產品質量。同時，臺達PLC管理的輔助設備也能與核心設備緊密配合，整個生產線的運行更加流暢、穩定，減少了因設備通信不暢導致的停機時間。

（三）系統擴展性增強

捷米特ProfibusDP轉MODBUS RTU協議轉換網關為企業未來的系統升級和擴展提供了便利。如果企業后續需要添加新的采用ProfibusDP或ModbusRTU協議的設備，只需在網關中進行簡單的參數配置和數據映射調整，即可將新設備接入現有系統，無需對整個生產線的通信架構進行大規模改造，降低了系統升級成本和風險。

四、總結

在自動化設備行業，捷米特ProfibusDP轉MODBUS RTU智能網關成功解決了不同協議設備之間的通信難題。通過合理的硬件連接和精確的參數配置，實現了ProfibusDP主站與ModbusRTU主站及其相關設備之間的數據實時交互和系統協同工作，顯著提高了生產效率和系統穩定性。同時，其良好的擴展性為企業未來的發展奠定了堅實基礎。該應用案例充分展示了捷米特ProfibusDP轉MODBUS RTU網關模塊在自動化設備行業的重要價值和廣闊應用前景，為其他企業在類似項目中提供了寶貴的參考經驗。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
