如何破解三菱PLC與西門子PLC的通訊難題

Leon_XD ? 來源:Leon_XD ? 作者:Leon_XD ? 2025-06-09 17:14 ? 次閱讀

如何破解三菱PLC西門子PLC的通訊難題

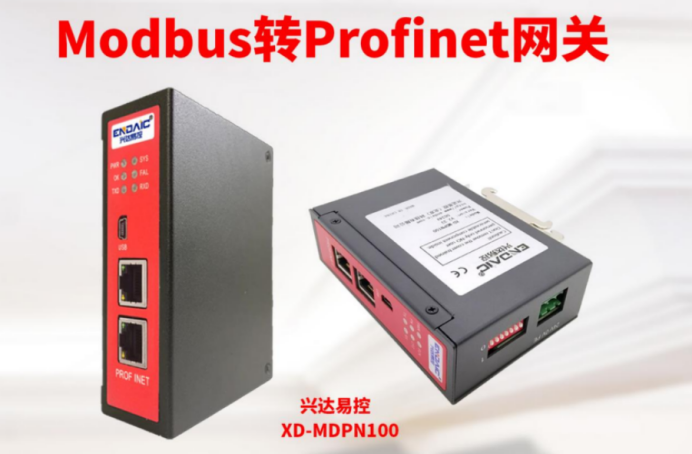

工業自動化領域,不同品牌PLC之間的通訊一直是工程師們關注的焦點。三菱PLC與西門子PLC作為市場主流設備,常因協議差異導致數據交互困難。當現場需要將三菱FX系列PLC通過485接口與西門子S7系列PLC建立連接時,興達易控Modbus RTU轉Profinet網關(XD-MDPN100)成為破解這一難題的關鍵橋梁。


協議差異的痛點與網關價值

三菱FX系列PLC通常支持ModbusRTU協議,這是一種基于串行通信的開放標準,好比兩個人用方言對話;而西門子S7系列PLC則采用Profinet協議,屬于工業以太網的高效協議,如同使用標準普通話。兩種協議就像不同頻道的無線電波,直接通信必然產生信號干擾。網關設備的作用相當于實時翻譯官,既能聽懂ModbusRTU的485信號,又能用Profinet協議與西門子PLC流暢交流。


硬件部署的拓?fù)浣Y(jié)構

典型實施方案中,三菱FX3U-485BD擴展模塊通過RS485雙絞線連接網關的ModbusRTU接口,網關另一側的Profinet端口則接入西門子PLC的以太網交換機。這種結構類似于在兩條不同軌距的鐵路間設置換裝站:三菱PLC的串行數據如同窄軌列車,經過網關換裝后,變成符合Profinet標準的寬軌列車駛?cè)胛鏖T子網絡。關鍵參數設置包括波特率(建議19200bps)、數據位(8位)和停止位(1位),這些參數相當于列車時刻表,必須保證兩端設備完全同步。

網關配置的三大核心步驟

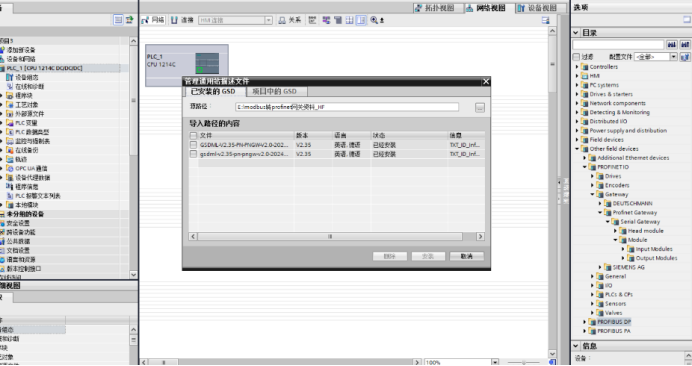

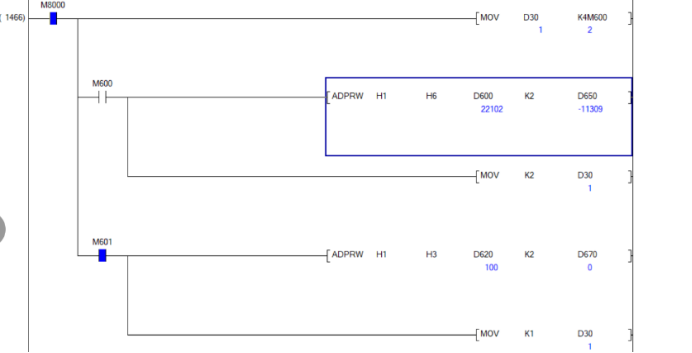

第一步是設備映射,將三菱PLC的保持寄存器(如D100-D150)映射為西門子PLC可識別的IO區,這個過程類似給倉庫貨架貼上雙語標簽。第二步設置網關IP地址,需與西門子PLC處于同一網段(如192.168.1.x),相當于給翻譯官辦理門禁卡。第三步建立GSD文件導入STEP7,這個文件如同設備說明書,告訴西門子PLC如何識別網關這個新成員。某汽車焊裝車間的實施案例顯示,正確配置后通訊周期可控制在10ms以內,數據丟包率低于0.01%。


異常處理的實用技巧

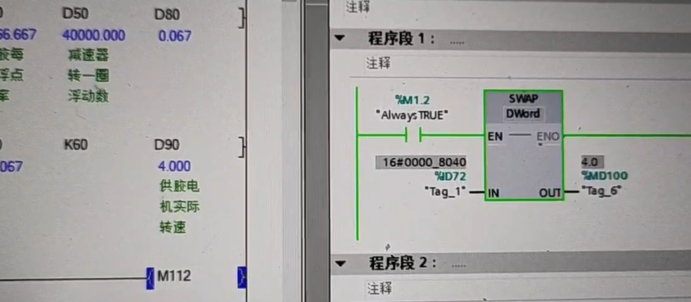

當出現通訊中斷時,建議采用分段排查法:先用串口調試助手測試三菱端數據是否正常發出,這相當于檢查窄軌列車是否準點發車;再用Wireshark抓包工具監測Profinet網絡流量,類似于監聽寬軌段的調度指令。常見故障中,約60%由接地不良引起,采用等電位連接可顯著改善;30%源于參數不匹配,需核對校驗方式與字節順序;剩余10%可能是電磁干擾,雙屏蔽電纜配合磁環能有效解決。


方案優勢的量化對比

這種跨平臺通訊方案的價值不僅在于解決當下問題,更在于為未來設備互聯預留了擴展空間。當企業面臨產線升級或設備換代時,無需大規模更換現有控制系統,只需調整網關配置即可實現新老設備協同,這種靈活性在智能制造轉型中顯得尤為重要。
