一、案例背景

某12英寸晶圓廠在擴產過程中面臨設備代際差異問題：

·舊產線：采用倍福CX5140PLC（EtherCAT主站）控制光刻機、刻蝕機等關鍵設備，數據采集周期為200μs。

·新產線：部署西門子S7-1500PLC（ProfiNet主站）與MES系統，要求整合舊產線數據以實現全局調度。

·協議沖突：舊產線設備僅支持EtherCAT，而新產線采用ProfiNet，導致設備互聯成本高昂。

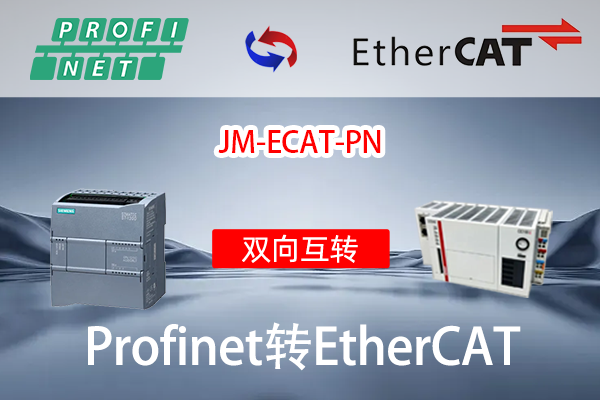

·解決方案：采用捷米特EtherCAT轉ProfiNet協議轉換網關以解決現場的協議沖突的問題。

二、設備連接與配置

硬件部署：

·EtherCAT域：通過ProfiNet轉EtherCAT協議轉換網關連接倍福CX5140與12臺EtherCAT從站設備（含4臺ASML光刻機）。

·ProfiNet域：西門子S7-1500通過OPCUA服務器與MES系統對接，實時獲取生產計劃。

關鍵配置步驟：

1.EtherCAT數據采集：

o在倍福TwinCAT3中配置網關為從站，映射512字節輸入（設備狀態）與256字節輸出（控制指令）。

o實現光刻機的曝光參數（如劑量、焦點位置）與刻蝕機的工藝參數（如氣體流量、射頻功率）的實時采集。

2.ProfiNet數據轉發：

o在西門子TIAPortal中配置網關為智能設備，將采集的設備數據通過PN/IO協議傳輸至S7-1500的DB塊。

o定義數據優先級：將光刻機的報警信號設置為最高優先級（IRT級別），確保異常情況0.5ms內響應。

3.時間同步機制：

o網關內置IEEE1588PTP時鐘模塊，實現EtherCAT與ProfiNet網絡的納秒級同步，滿足半導體制造的亞微米級精度需求。

三、應用成效與行業價值

生產優化：

·產能提升：通過整合舊產線數據，新產線的晶圓處理效率提高18%，單臺光刻機的利用率從72%提升至85%。

·良率改善：實時監控刻蝕機的等離子體密度波動，通過西門子PLC動態調整射頻功率，使刻蝕均勻性標準差從3.2%降至1.8%。

·維護成本：基于網關采集的設備振動數據，實施預測性維護，將非計劃停機時間減少60%。

四、行業標桿意義：

1.跨代際兼容性：JM-ECAT-PN支持EtherCATv2.0與ProfiNetV2.3協議棧，可無縫銜接2007年至2025年的設備。

2.高可靠性設計：通過-40℃至85℃寬溫測試與IP20防護等級，滿足晶圓廠潔凈室環境要求。

3.標準化接口：內置OPCUA與MQTT協議，支持與AWSIoT、阿里云等云平臺對接，助力半導體行業的數字化轉型。

具體內容配置過程及其他相關咨詢可聯系楊工。
