瑞芯微RK3576開發板規格書，詳細參數配置，觸覺智能IDO-EVB7608-V1開發板，支持開源鴻蒙OpenHarmony5.0
IDO-EVB7608-V1開發板規格書 |
版本 | PCBA版本 | 修訂內容 | 修訂 | 審核 | 日期 |
V1.0 | V1A | 創建文檔 | WJY | IDO | 2024/09/10 |
V1.1 | V1B | 主板PCB更新為V1B | WJY | IDO | 2024/012/06 |
1、產品概述
IDO-EVB7608-V1是一款采用瑞芯微最新的高性能、低功耗SOC芯片RK3576設計的評估開發板。RK3576是一款采用ARM架構的通用型SoC，集成了四核Cortex-A72和四核Cortex-A53 CPU，以及6 TOPs算力的NPU。內置多種功能強大的嵌入式硬件引擎，支持 8K@30fps 或4K@120fps 的 H.265，AVS2，AV1 和 VP9 解碼器、4k@60fps 的 H.264 解碼器；還支持 4K@60fps 的 H.264 和H.265 編碼器，高質量的 JPEG 編碼器/解碼器，專門的圖像預處理器和后處理器。引入了新一代完全基于硬件的 16M 像素 ISP（圖像信號處理器）,它實現了眾多算法加速器，如 HDR、3A、CAC、3DNR、2DNR、銳化、去霧、魚眼校正、伽馬校正等。適用于 ARM PC、邊緣計算、個人移動互聯網設備及其它多媒體產品。RK3576 Soc框圖，如下圖所示：

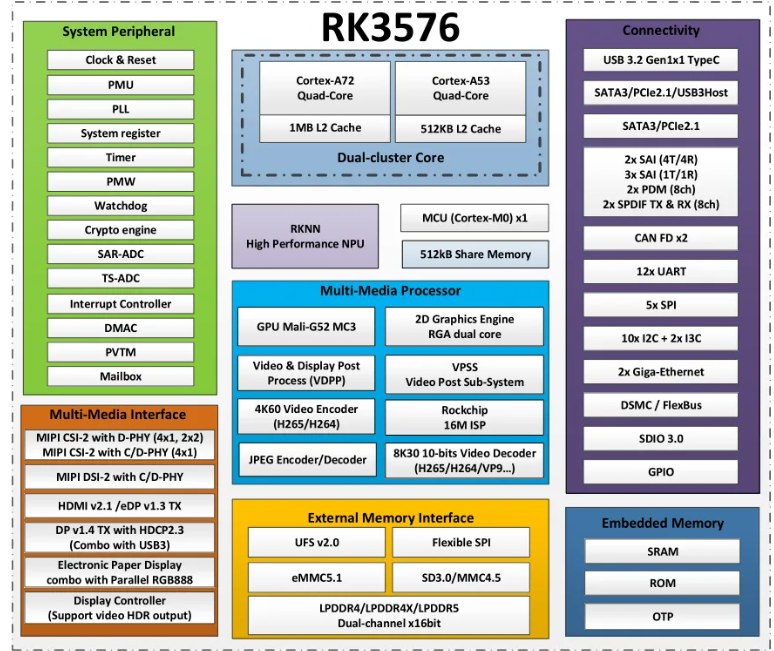

1.1 產品特點
1搭載RK3576高性能、低功耗SOC，集成了四核Cortex-A72和四核Cortex-A53；
26TOPS AI算力，三核架構，支持INT4/INT8/INT16/FP16/BF16/TF32；
3支持H.265/H.264/AV1/VP9/AVS2視頻解碼， 最高8K@60FPS；
4支持 H.264/H.265視頻編碼， 最高8K@30FPS；
5支持HDMI2.1輸出，最高8K@60Hz；
6支持HDMI2.0 輸入， 最高4K@60FPS；
7支持攝像頭視頻采集；
8雙通道LVDS，支持到1080P@60Hz 大屏幕 ；
9多屏異顯；
105G/4G/WiFi/藍牙無線通信；
11兩路獨立的千兆以太網口;
12豐富的系統支持，如 Android、Debian等。
1.2 產品外觀及尺寸

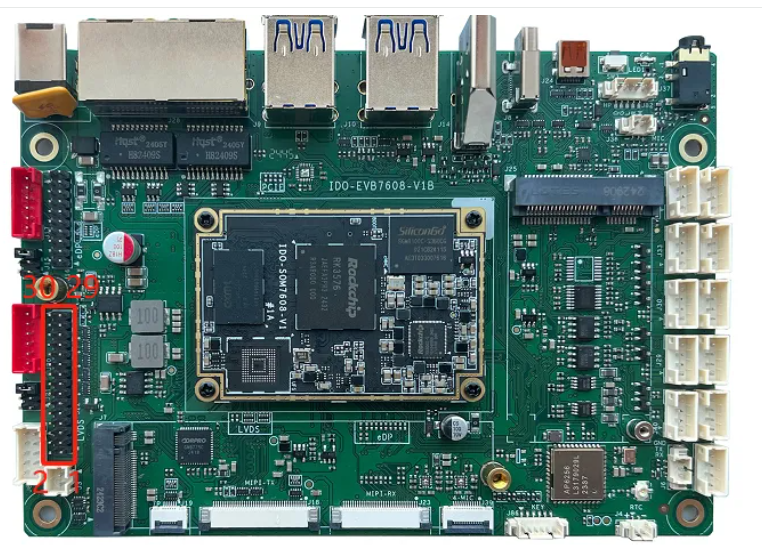

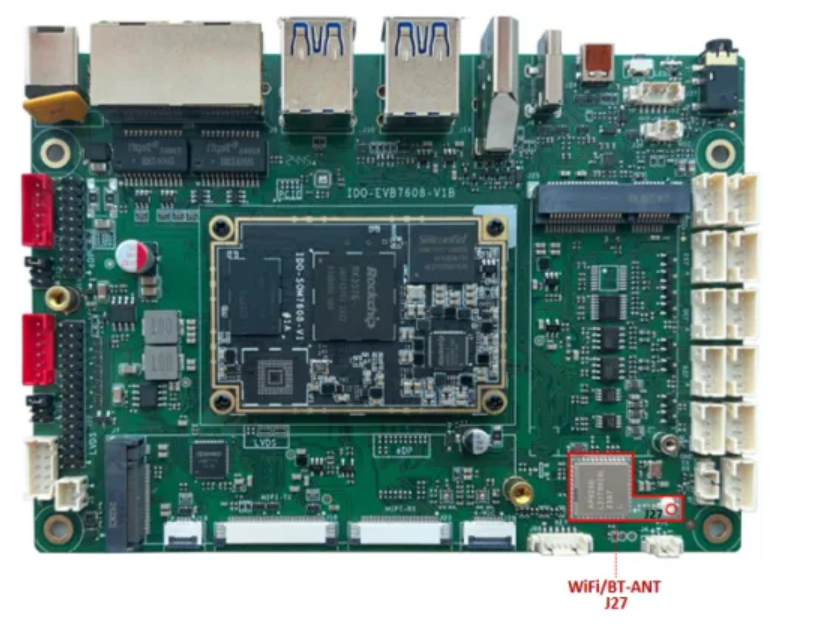

IDO-EVB7608-V1正面圖，如下圖所示：

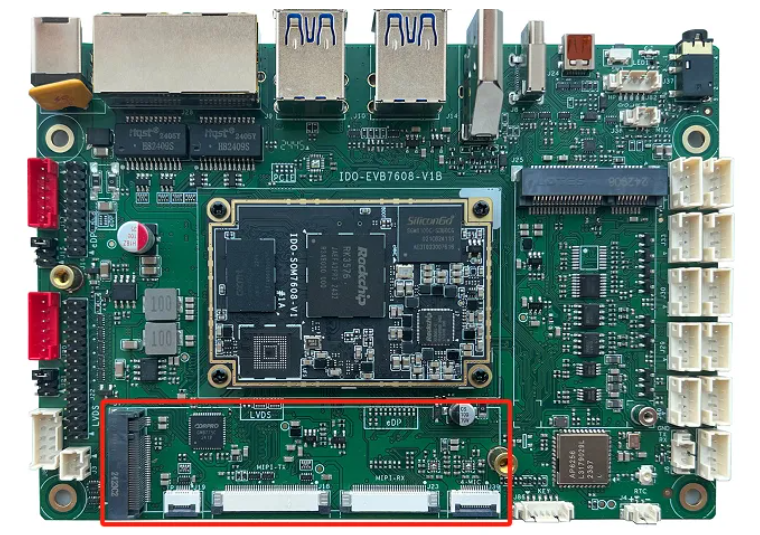

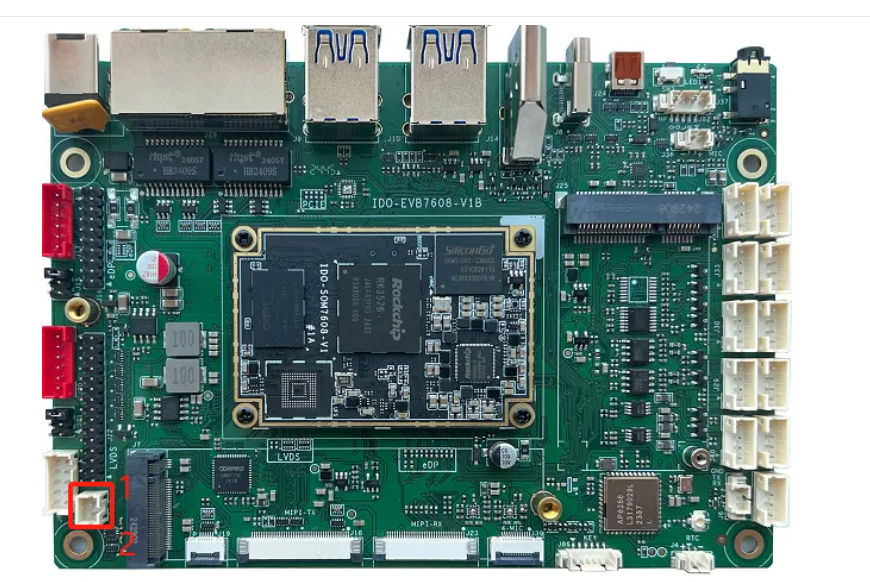

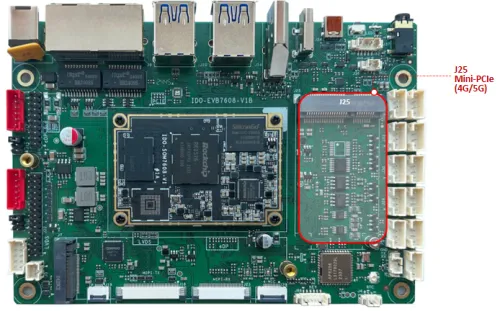

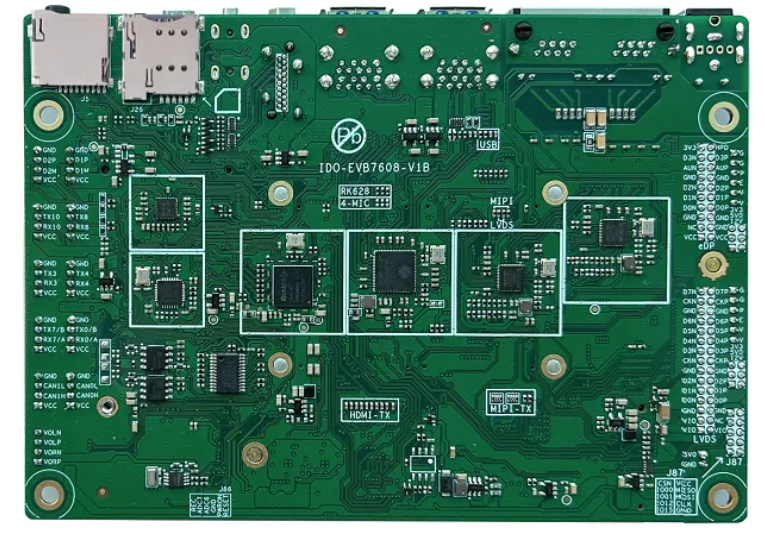

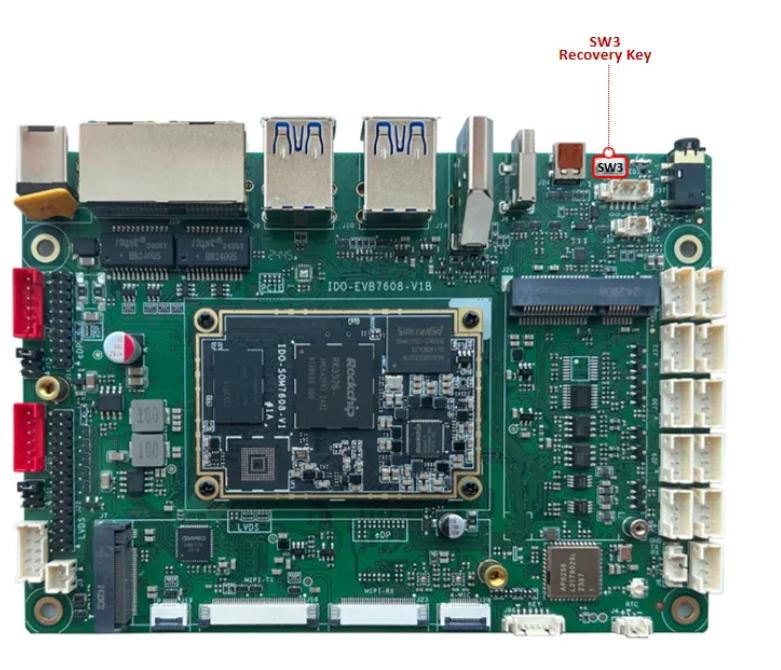

IDO-EVB7608-V1背面圖，如下圖所示：

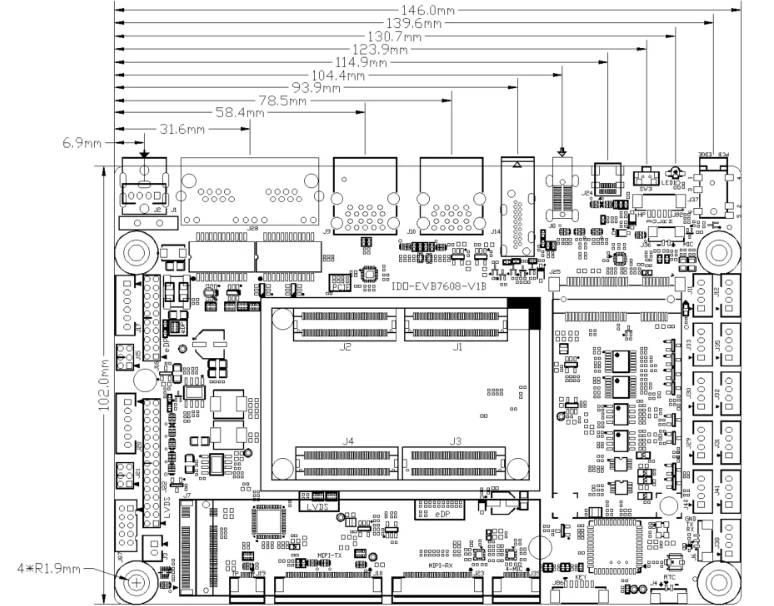

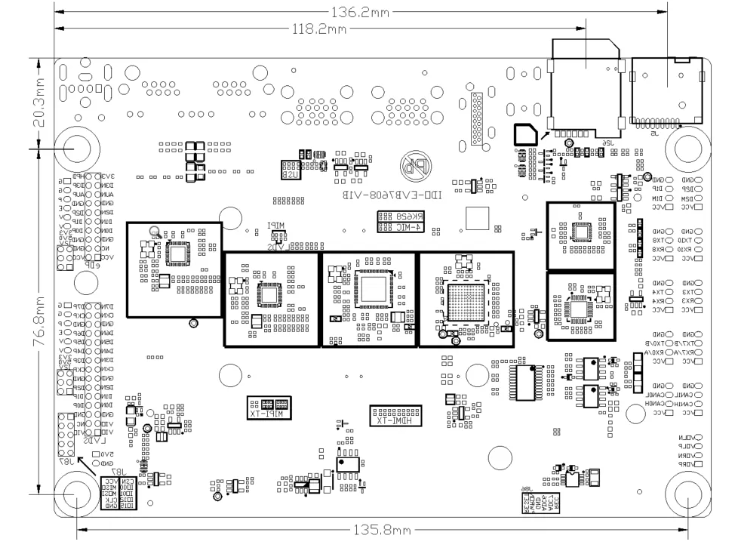

IDO-EVB7608-V1尺寸圖，如下圖所示：
2、技術參數
2.1 硬件參數
硬件參數如下圖所示：
基本參數 | |
SOC | RockChip RK3576 |
CPU | Quad-core Cortex-A72 and quad-core Cortex-A53，主頻高達2.2GHz |
1ARM Mali G52 MC3 GPU | |
NPU | 6TOPS INT8，支持INT4/INT8/INT16/FP16/TF32混合運算 |
ISP | 1ISP V3.9 |
VPU | 視頻解碼： |
內存 | 4GB/8GB/16GB LPDDR4/4x 4266Mbps |
存儲 | 64GB / 128GB / 256GB eMMC |
硬件參數 | |
以太網絡 | 支持雙路千兆以太網（1000 M bps） |

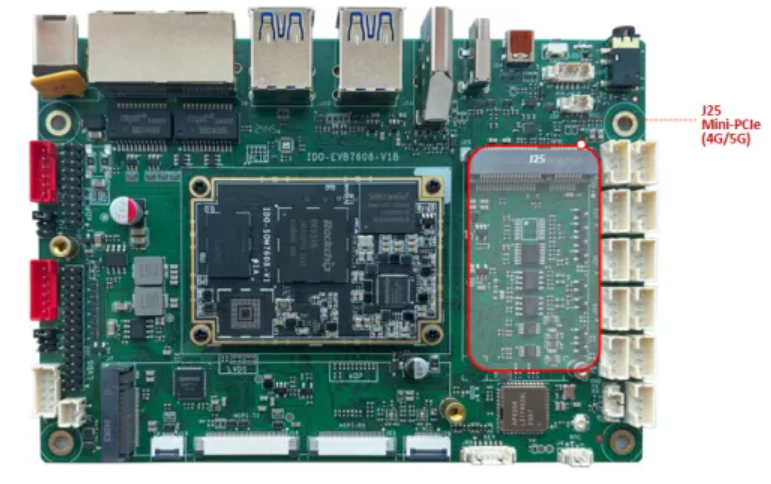

無線網絡 | Mini PCIe 擴展 4G/5G LTE |
顯示 | 視頻輸出： |
1 × HDMI 音頻輸出 | |
4 × USB3.0 | |
擴展接口 | 1 × Debug（UART0） |
其他 | |
主板尺寸 | 14.5cm X 10.2cm |
2.2 工作環境
工作環境如下圖所示：
工作環境 | |
工作溫度 | 0～+70℃ |
工作濕度 | 0~90% RH 非冷凝 |
存儲溫度 | -40～+85℃ |
2.3 系統支持
系統支持如下圖所示：
序號 | 支持 | 說明 | |
1 | Android | / | |
2 | Debian | / | |
3 | Buildroot | / | |
4 | OpenHamoney | / |
3、主要接口定義

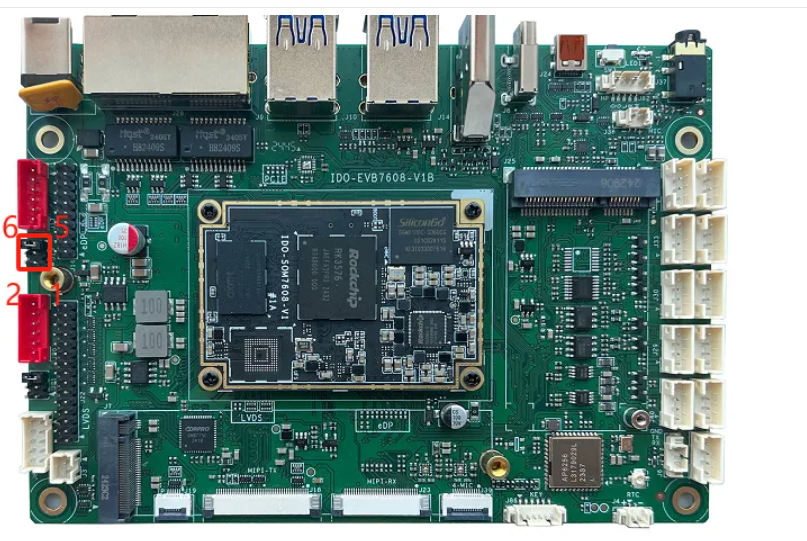

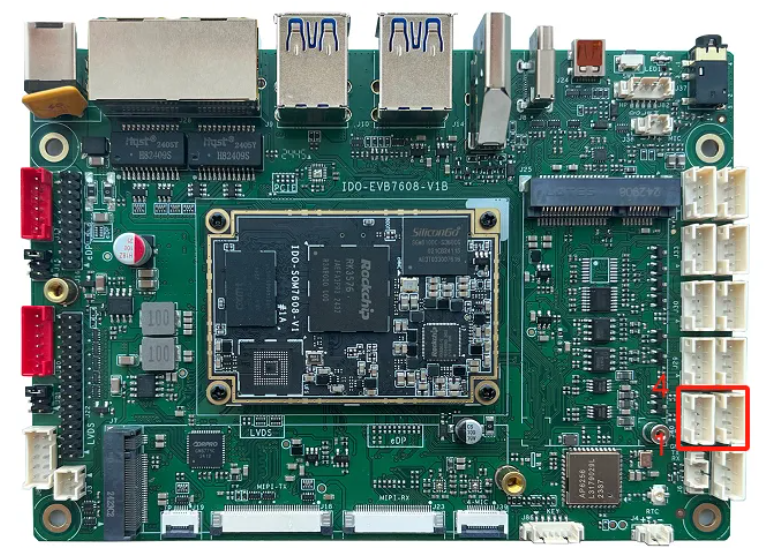

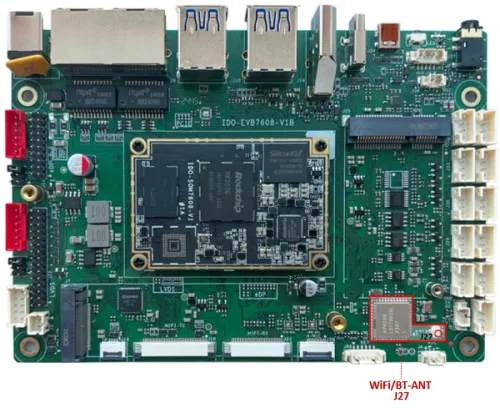

IDO-EVB7608-V1正面接口位號圖，如下圖所示：

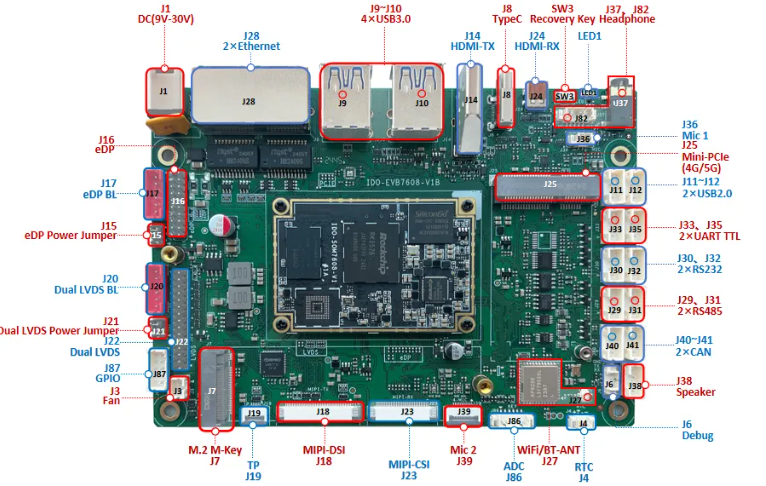

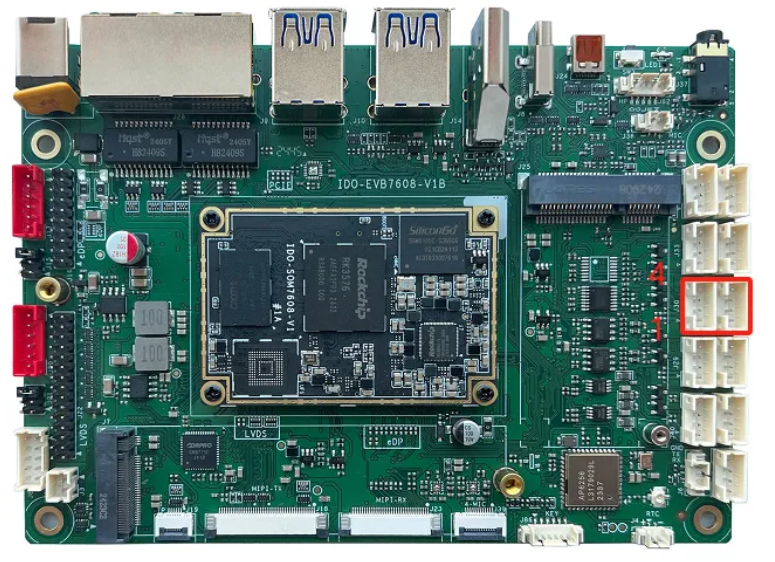

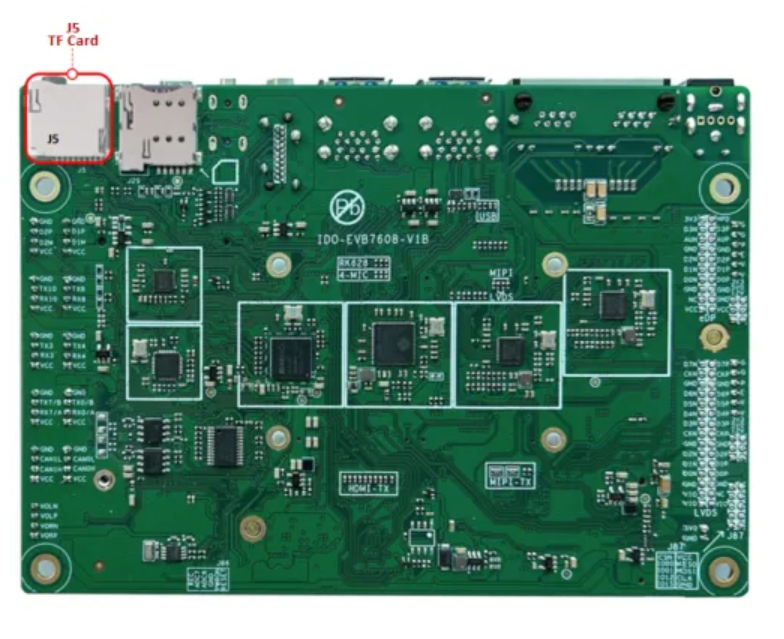

IDO-EVB7608-V1背面接口位號圖，如下圖所示：
3.1 電源接口
主板額定電壓： 12V。
電流要求：額定2A 。
注意：主板可適應的供電電壓范圍：DC9V-26V。當接LVDS大屏/eDP屏幕時，根據屏幕背光電壓供電，一般為DC12V供電。

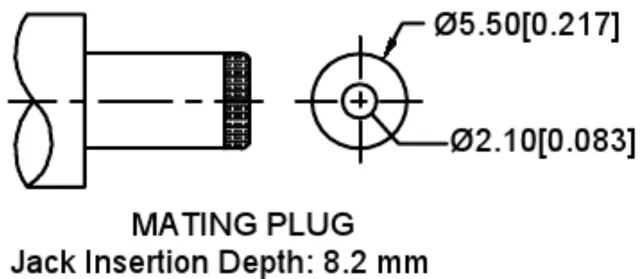

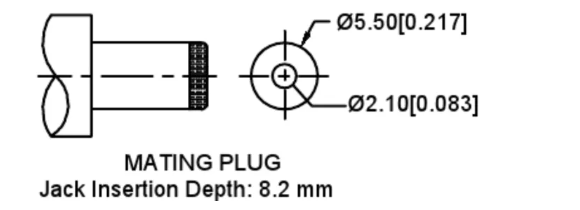

供電方法：通過J1 DC-042座 （內徑2mm，外徑6mm) 連接電源適配器，電源插頭參考圖片，如下圖所示：

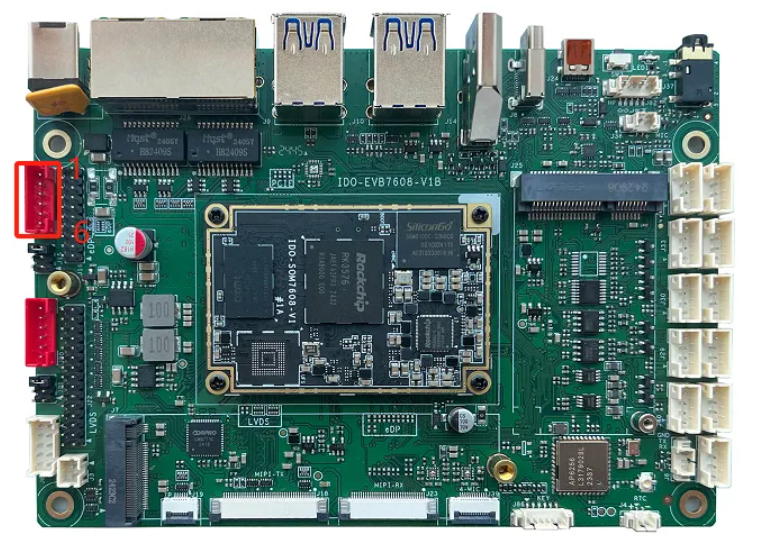

3.2 Dual LVDS接口
1主板支持1路Dual LVDS接口,可接1080P，1280*800，1366*768，800*600等多種分辨率屏幕（和MIPI TX復用，主板默認MIPI TX輸出） ；
2可選屏幕驅動電壓，支持3.3V/5V/12V跳線選擇，默認3.3V；
31路LVDS背光座PH2.0-6P（紅色）。
3.2.1 LVDS

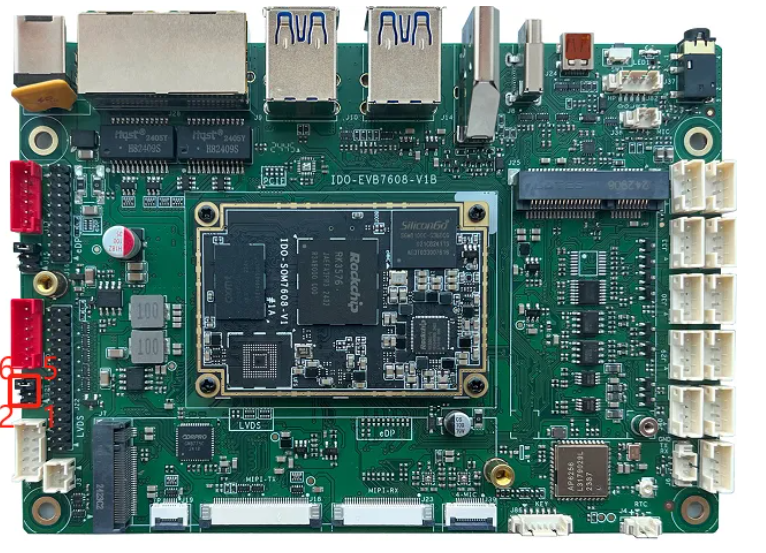

(J22) 2X15P 2mm間距 雙排針 直針 黑色，如下圖所示：
 | |||
序號 | 定義 | 電平/V | 說明 |
1 | LVDS_VIO | 3.3V/5V/12V | ●LVDS屏幕供電 |
2 | LVDS_VIO | 3.3V/5V/12V | |
3 | LVDS_VIO | 3.3V/5V/12V | |
4 | NC | / | NC |
5 | GND | GND | 電源地 |
6 | GND | GND | 電源地 |
7 | LVDS0_D0N | / | LVDS0_D0信號對 |
8 | LVDS0_D0P | / | |
9 | LVDS0_D1N | / | LVDS0_D1信號對 |
10 | LVDS0_D1P | / | |
11 | LVDS0_D2N | / | LVDS0_D2信號對 |
12 | LVDS0_D2P | / | |
13 | GND | GND | 電源地 |
14 | GND | GND | 電源地 |
15 | LVDS0_CLKN | / | LVDS0_CLK信號對 |
16 | LVDS0_CLKP | / | |
17 | LVDS0_D3N | / | LVDS0_D3信號對 |
18 | LVDS0_D3P | / | |
19 | LVDS1_D0N | / | LVDS1_D0信號對 |
20 | LVDS1_D0P | / | |
21 | LVDS1_D1N | / | LVDS1_D1信號對 |
22 | LVDS1_D1P | / | |
23 | LVDS1_D2N | / | LVDS1_D2信號對 |
24 | LVDS1_D2P | / | |
25 | GND | GND | 電源地 |
26 | GND | GND | 電源地 |
27 | LVDS1_CLKN | / | LVDS1_CLK信號對 |
28 | LVDS1_CLKP | / | |
29 | LVDS1_D3N | / | LVDS1_D3信號對 |
30 | LVDS1_D3P | / | |
3.2.2 LVDS Power Jumper
(J21) 2X3P 2mm間距 雙排針 直針 黑色，如下圖所示：
 | |||
序號 | 定義 | 電平/V | 說明 |
1 | 12V | 12V | 1-2 短接選擇 12V |
2 | LVDS_VIO | / | |
3 | 5V | 5V | 3-4 短接選擇 5V |
4 | LVDS_VIO | / | |
5 | 3.3V | 3.3V | 5-6 短接選擇 3.3V |
6 | LVDS_VIO | / | |
3.2.3 LVDS BL
(J20) PH2.0-6P 紅色 直針，如下圖所示：
 | |||
序號 | 定義 | 電平/V | 說明 |
1 | GND | GND | 電源地 |
2 | GND | GND | |
3 | LVDS_PWM | 3.3V | LVDS背光調節控制信號 |
4 | LVDS_ON | 3.3V | LVDS背光使能輸出信號 |
5 | 12V | 12V | 電源12V，直連DC座電源輸入 |
6 | 12V | 12V | |
3.3 eDP接口
1支持1路eDP屏幕接口（和HDMI2.1 TX復用，主板默認HDMI2.1 TX輸出）；
2可選屏幕驅動電壓，支持3.3V/5V/12V跳線選擇，默認3.3V；
31路eDP背光座PH2.0-6P（紅色）。
3.3.1 eDP
(J16) 2X10P 2mm間距 雙排針 直針 黑色，如下圖所示：
 | |||
序號 | 定義 | 電平/V | 說明 |
1 | VCC_eDP_VIO | / | ●eDP屏幕驅動電壓 |
2 | VCC_eDP_VIO | / | |
3 | NC | / | NC |
4 | GND | GND | 電源地 |
5 | GND | GND | 電源地 |
6 | GND | GND | 電源地 |
7 | eDP_TX_D0N | / | eDP_TX_D0信號對 |
8 | eDP_TX_D0P | / | |
9 | eDP_TX_D1N | / | eDP_TX_D1信號對 |
10 | eDP_TX_D1P | / | |
11 | eDP_TX_D2N | / | eDP_TX_D2信號對 |
12 | eDP_TX_D2P | / | |
13 | GND | GND | 電源地 |
14 | GND | GND | 電源地 |
15 | eDP_TX_AUXN | / | eDP_TX_AUX信號對 |
16 | eDP_TX_AUXP | / | |
17 | eDP_TX_D3N | / | eDP_TX_D3信號對 |
18 | eDP_TX_D3P | / | |
19 | VCC3V3 | 3.3V | 3.3V供電 |
20 | eDP_HPD | / | eDP熱拔插檢測 |
3.3.2 eDP Power Jumper
(J15) 2X3P 2mm間距 雙排針 直針 黑色，如下圖所示：
 | |||
序號 | 定義 | 電平/V | 說明 |
1 | VCC12V0 | 12V | 1-2短接選擇 12V |
2 | VCC_eDP_OUT | / | |
3 | VCC5V0 | 5V | 3-4短接選擇 5V |
4 | VCC_eDP_OUT | / | |
5 | VCC3V3 | 3..3V | 5-6 短接選擇 3.3V |
6 | VCC_eDP_OUT | / | |
3.3.3 eDP BL
(J17) PH2.0-6P 紅色 直針，如下圖所示：
 | |||
序號 | 定義 | 電平/V | 說明 |
1 | GND | GND | 電源地 |
2 | GND | GND | |
3 | PWM_eDP | 3.3V | eDP背光調節控制信號 |
4 | eDP_ON | 3.3V | eDP背光使能輸出信號 |
5 | 12V | 12V | 電源12V，直連DC座電源輸入 |
6 | 12V | 12V | |
3.4 HDMI 接口
IDO-EVB7608-V1開發板支持1路HDMI2.1輸出和1路HDMI2.0輸入。
3.4.1 HDMI-TX接口

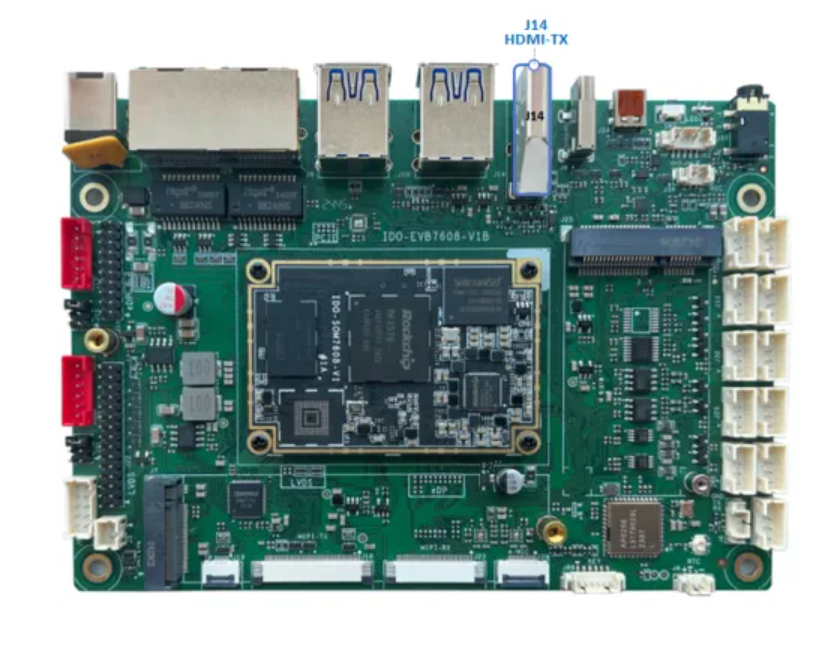

(J14) HDMI-TYPEA接口，支持以下功能：
1HDMI2.1-TX，支持8K@60fps或4K@120fps；

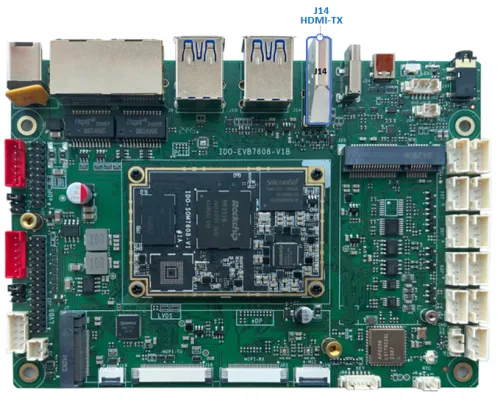

2HDMI 連接器為標準HDMI-A型接口，如下圖所示：
3.4.2 HDMI-RX接口

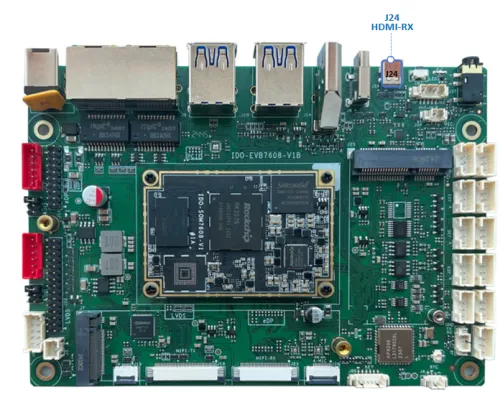

(J24) Micro HDMI接口，支持以下功能：
1HDMI2.0-RX，支持4K@60fps。
2HDMI 連接器為Micro HDMI接口，如下圖所示：

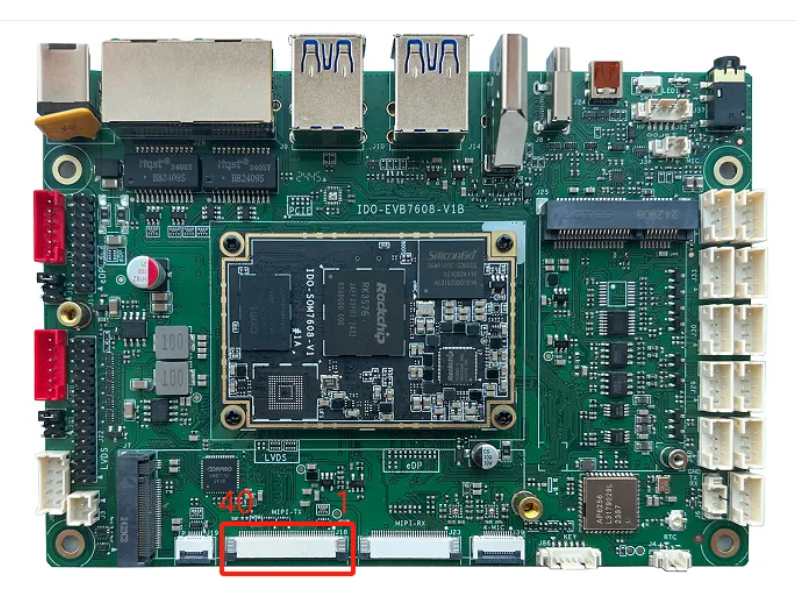

3.5 MIPI-TX接口
注意：開發板的MIPI TX和Dual LVDS輸出為復用關系，主板默認MIPI TX輸出）
(J18) 40Pin FPC 0.5mm 上接，如下圖所示：
 | |||
序號 | 定義 | 電平/V | 說明 |
1 | VCC_LEDA_TX | / | 屏幕背光源輸出正極 |
2 | VCC_LEDA_TX | / | |
3 | NC | / | NC |
4 | TP_RST | / | 復位信號 |
5 | TP_INT_ | / | 中斷信號 |
6 | TP_SCL | / | I2C時鐘信號 |
7 | TP_SDA | / | I2C數據信號 |
8 | NC | / | NC |
9 | VCC_LEDK_TX | / | 屏幕背光源輸出負極 |
10 | VCC_LEDK_TX | / | |
11 | GND | GND | 電源地 |
12 | NC | / | NC |
13 | NC | / | NC |
14 | NC | / | NC |
15 | NC | / | NC |
16 | GND | GND | 電源地 |
17 | VCC3V3_SYS | 3.3V | 觸摸屏供電輸出3.3V |
18 | GND | GND | 電源地 |
19 | GND | GND | 電源地 |
20 | MIPI_DPHY_TX_D3P | / | MIPI_DPHY_TX_D3信號對 |
21 | MIPI_DPHY_TX_D3N | / | |
22 | GND | GND | 電源地 |
23 | MIPI_DPHY_TX_D2P | / | MIPI_DPHY_TX_D2信號對 |
24 | MIPI_DPHY_TX_D2N | / | |
25 | GND | GND | / |
26 | MIPI_DPHY_TX_CLKP | / | MIPI_DPHY_TX_CLK信號對 |
27 | MIPI_DPHY_TX_CLKN | / | |
28 | GND | GND | 電源地 |
29 | MIPI_DPHY_TX_D1P | / | MIPI_DPHY_TX_D1信號對 |
30 | MIPI_DPHY_TX_D1N | / | |
31 | GND | GND | 電源地 |
32 | MIPI_DPHY_TX_D0P | / | MIPI_DPHY_TX_D0信號對 |
33 | MIPI_DPHY_TX_D0N | / | |
34 | GND | GND | 電源地 |
35 | NC | / | NC |
36 | MIPI_DPHY_TX_RST | / | LCD復位信號 |
37 | GND | GND | 電源地 |
38 | VCC3V3 | 3.3V | 屏幕供電輸出3.3V |
39 | VCC3V3 | 3.3V | |
40 | NC | / | NC |

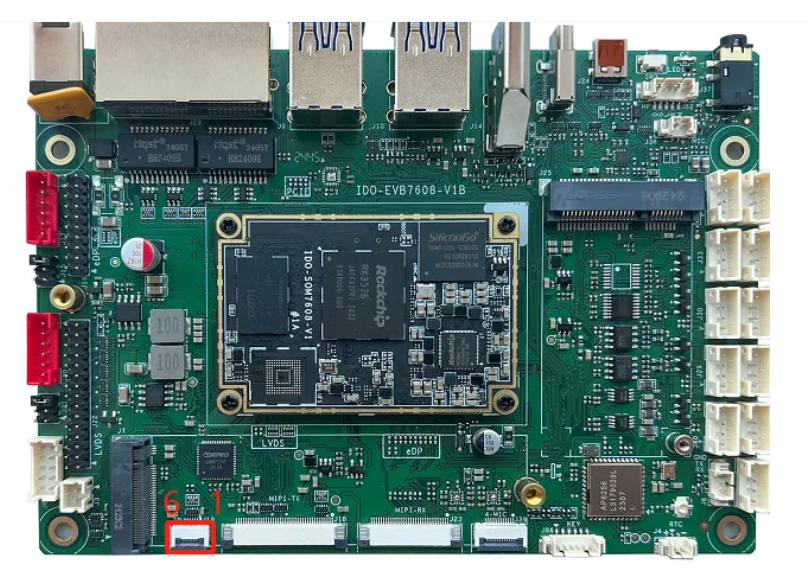

3.6 TP接口
(J19) 6Pin FPC 0.5mm 下接，如下圖所示：
 | |||
序號 | 定義 | 電平/V | 說明 |
1 | 3.3V | 3.3V | 3.3V電源 |
2 | TP_RST | 3.3V | TP復位信號 |
3 | TP_INT | 3.3V | TP中斷信號 |
4 | TP_SCL | 3.3V | I2C時鐘信號 |
5 | TP_SDA | 3.3V | I2C數據信號 |
6 | GND | GND | GND |

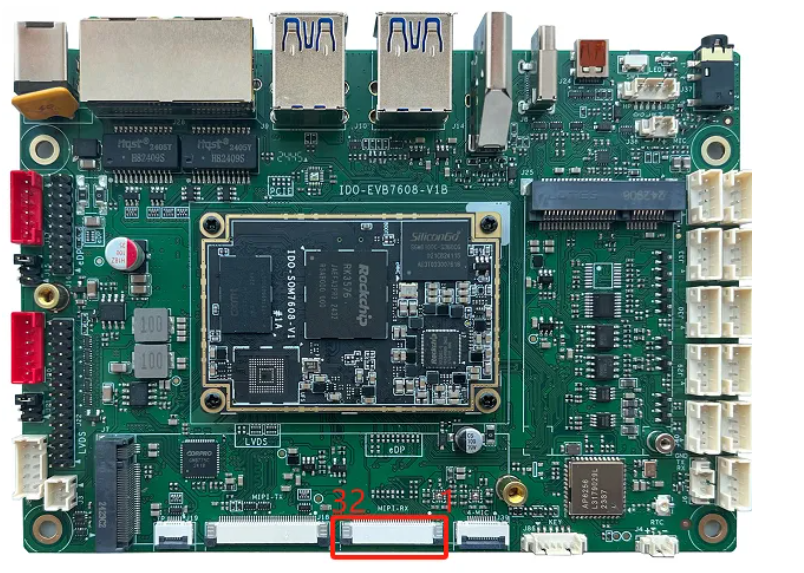

3.7 MIPI-CSI接口
(J23) 32Pin FPC 0.5mm 上接，如下圖所示：
 | |||
序號 | 定義 | 電平/V | 說明 |
1 | I2C_SDA_Camera | / | I2C數據信號 |
2 | I2C_SCL_Camera | / | I2C時鐘信號 |
3 | CAM0_PDN | / | CIF使能信號，低有效 |
4 | CAM0_RST | / | CIF復位信號，低有效 |
5 | GND | / | 電源地 |
6 | CAM0_CLK | / | CIF時鐘信號 |
7 | CAM1_PWN | / | CIF使能信號，低有效 |
8 | CAM1_RST | / | CIF復位信號，低有效 |
9 | CAM1_CLK | / | CIF時鐘信號 |
10 | GND | GND | 電源地 |
11 | MIPI_DPHY_CSI3_RX_D0N | / | MIPI_DPHY0_RX_D0信號對 |
12 | MIPI_DPHY_CSI3_RX_D0P | / | |
13 | GND | GND | 電源地 |
14 | MIPI_DPHY_CSI3_RX_D1N | / | MIPI_DPHY0_RX_D1信號對 |
15 | MIPI_DPHY_CSI3_RX_D1P | / | |
16 | GND | GND | 電源地 |
17 | MIPI_DPHY_CSI3_RX_CLKN | / | MIPI_DPHY0_RX_CLK信號對 |
18 | MIPI_DPHY_CSI3_RX_CLKP | / | |
19 | GND | GND | 電源地 |
20 | MIPI_DPHY_CSI3_RX_D2N/MIPI_DPHY_CSI4_RX_D0N | / | MIPI_DPHY0_RX_D2信號對 |
21 | MIPI_DPHY_CSI3_RX_D2P/MIPI_DPHY_CSI4_RX_D0P | / | |
22 | GND | GND | 電源地 |
23 | MIPI_DPHY_CSI3_RX_D3N/MIPI_DPHY_CSI4_RX_D1N | / | MIPI_DPHY0_RX_D3信號對 |
24 | MIPI_DPHY_CSI3_RX_D3P/MIPI_DPHY_CSI4_RX_D1P | / | |
25 | GND | GND | 電源地 |
26 | MIPI_DPHY_CSI4_RX_CLKN | / | MIPI_DPHY0_RX_CLK信號對 |
27 | MIPI_DPHY_CSI4_RX_CLKP | / | |
28 | GND | GND | 電源地 |
29 | GND | GND | 電源地 |
30 | VCC5V0 | 5V |
|
31 | VCC5V0 | 5V | |
32 | VCC5V0 | 5V | |
3.8 Speaker接口
(J38) PH2.0-4P 米白色 直針，雙聲道揚聲器接口，每個聲道支持4Ω 3W輸出，如下圖所示：
 | |||
序號 | 定義 | 電平/V | 說明 |

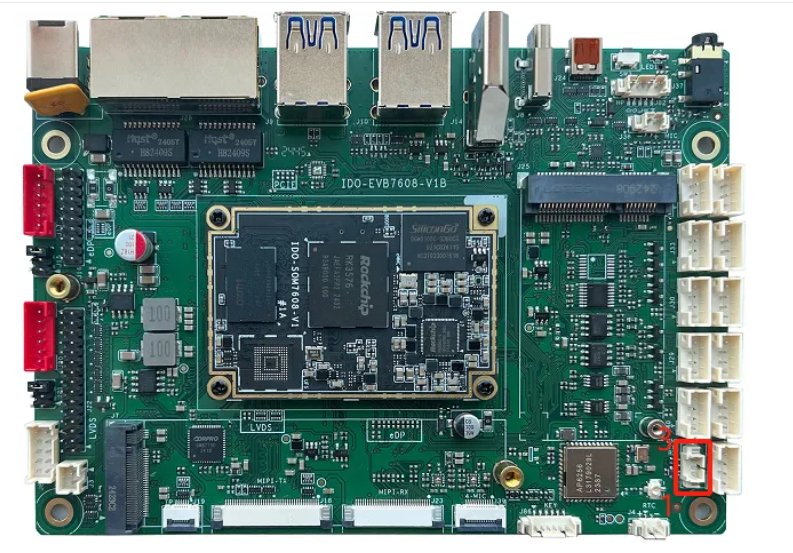

1 | VORP | / | 右聲道喇叭驅動輸出 |
2 | VORN | / | |
3 | VOLP | / | 左聲道喇叭驅動輸出 |
4 | VOLN | / | |

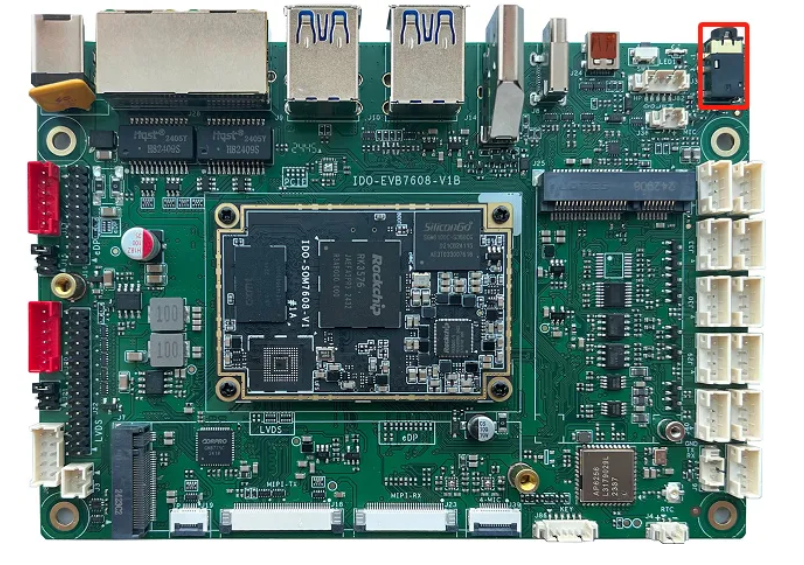

3.9 Headphone接口
(J37) 支持1路3.5mm四節耳機座（CTIA），如下圖所示：
注意：

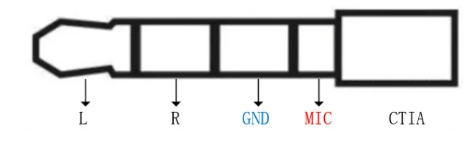

美標耳機的插頭示意圖如下所示。國標（OMTP）和美標（CTIA）的區別在于MIC和GND，兩者相反， IDO-EVB7608-V1 CTIA接口示意圖，如下圖所示：
MIC
GND
CTIA
3.10 MIC接口
開發板支持1個駐極體MIC錄音和1個麥克風陣列接口，默認無麥克風陣列功能。
3.10.1 MIC1接口
(J36) MX1.25T-2P 米白色 立貼 ，單麥克風錄音接口，支持駐極體麥克風輸入，如下圖所示：
 | |||
序號 | 定義 | 電平/V | 說明 |
1 | MIC2P | 3.3V | 麥克風正極輸入 |
2 | MIC2N | / | 麥克風負極輸入 |
3.10.2 MIC2接口

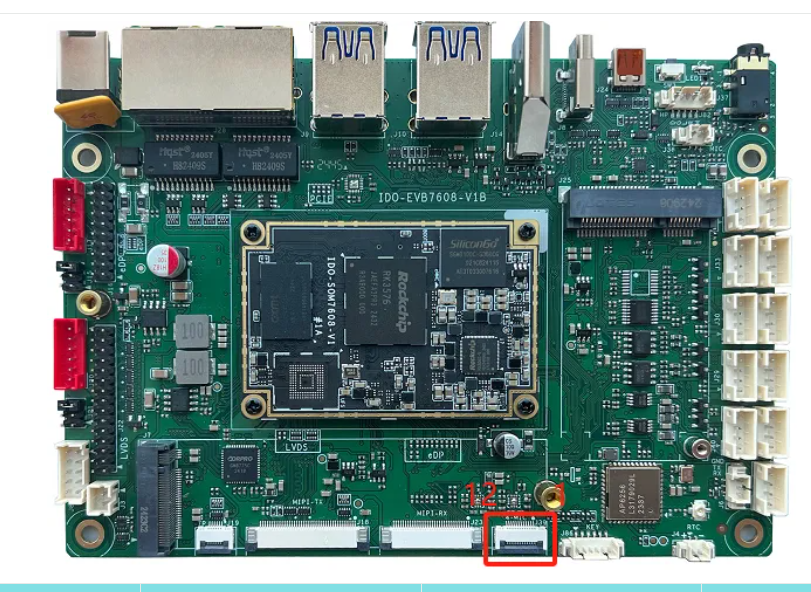

(J39) 12PIN FPC 0.5mm 下接，麥克風陣列接口，支持4個模擬硅麥輸入，如下圖所示：
 | |||
序號 | 定義 | 電平/V | 說明 |
1 | MICN1 | / | MIC1信號 |
2 | MICP1 | / | |
3 | VCC_DMIC | 3.3V | 麥克風供電輸出3.3V |
4 | MICP2 | / | MIC2信號 |
5 | MICN2 | / | |
6 | GND | GND | 模擬地 |
7 | MICN3 | / | MIC3信號 |
8 | MICP3 | / | |
9 | VCC_DMIC | 3.3V | 麥克風供電輸出3.3V |
10 | MICN4 | / | MIC4信號 |
11 | MICP4 | / | |
12 | GND | GND | 模擬地 |
3.11 PCIe2.1
(J7) M.2接口座 主板上使用標準M.2-M-key連接座。
IDO-EVB7608-V1設計有標準M.2-M-key座，支持PCIe2.1通信，適用2280尺寸固態硬盤。

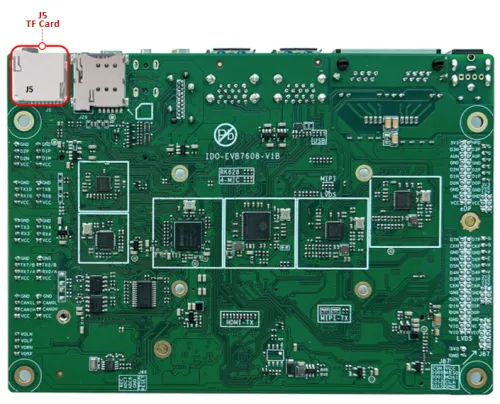

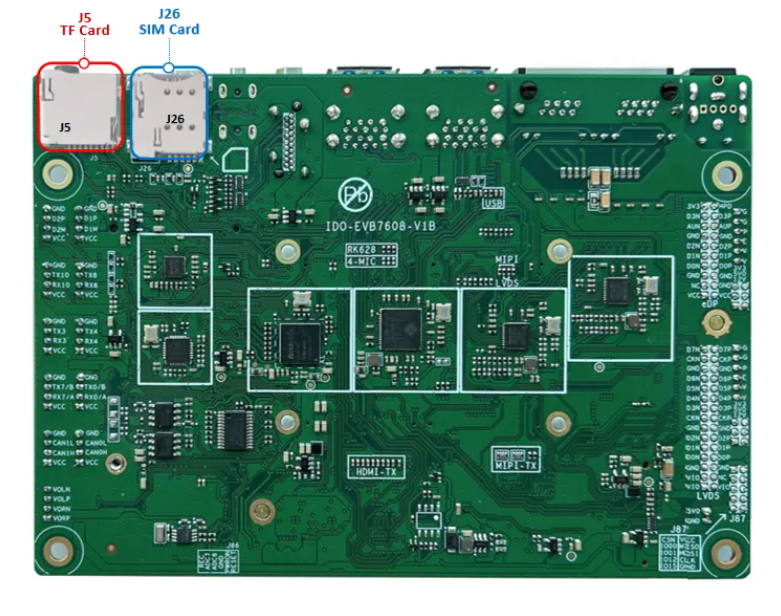

3.12 TF卡接口
(J5) TF卡座支持SDIO3.0, 支持高速SD卡，如下圖所示：
3.13 USB接口
開發板支持4個USB3.0接口，1個TypeC接口（USB3.2 Gen1 OTG+DP1.4），2個USB2.0接口，USB對外總供電應小于4A。

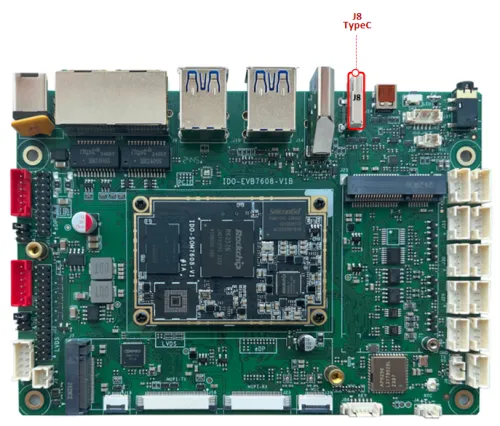

3.13.1 TypeC接口

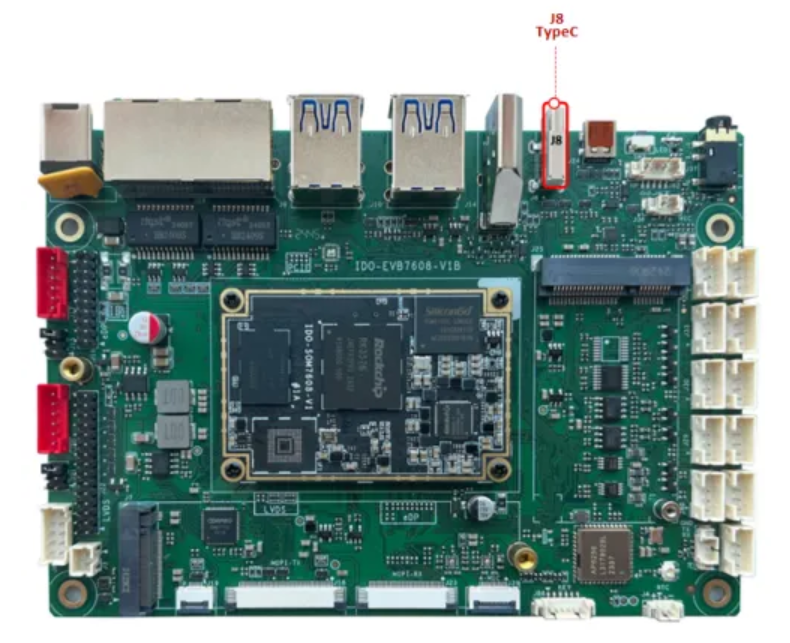

(J8) 主板支持1個TypeC接口（USB3.2 Gen1 OTG+DP1.4輸出）（固件燒錄使用此接口），支持以下功能：
●TypeC接口為固件下載口；
●支持 USB3.2 Gen1 OTG功能；
●支持 DP1.4 輸出；
●供電軟件獨立控制，如下圖所示：
3.13.2 USB3.0接口

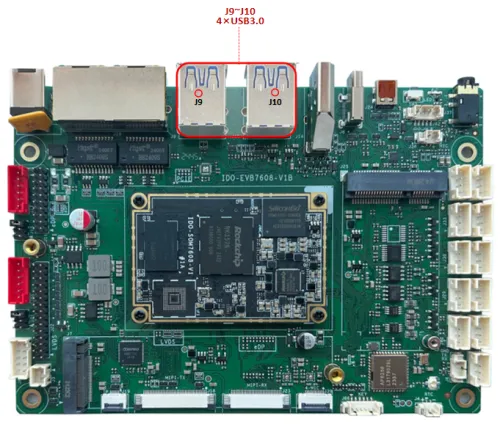

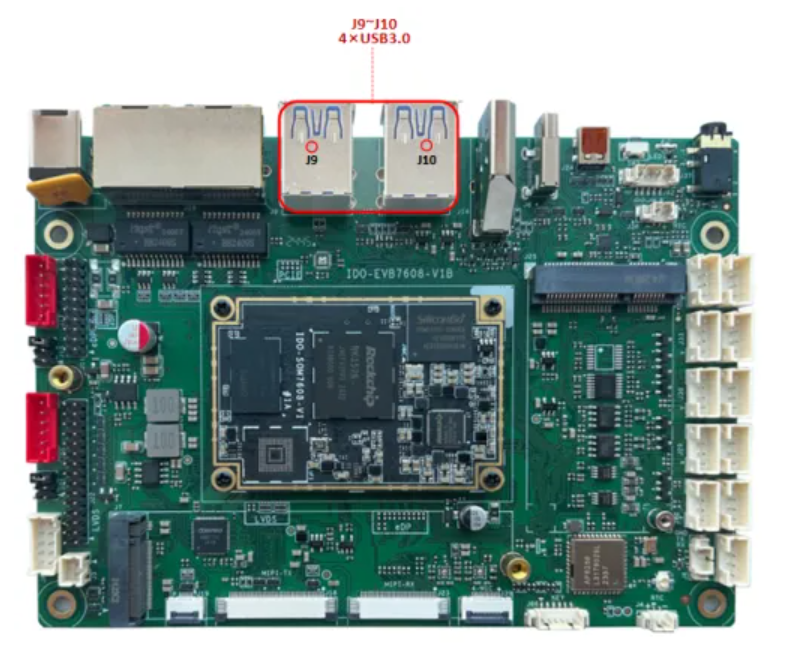

(J9、J10) 主板支持4個USB3.0接口，接口為標準的雙層A口，方便接入USB3.0 U盤以及其他USB3.0設備。
●USB3.0 TYPE A母座提供5V@1A供電能力；
●USB3.0母座供電可獨立控制，如下圖所示：
3.13.3 USB2.0接口
主板引出2路USB2.0接口，通過PH2.0-4P引出，USB接口均提供5V@1A的驅動能力，供電可單獨通過GPIO控制輸出。
(J11、J12) PH2.0-4P 米白色 直針，如下圖所示：
 | ||||
序號 | 定義 | 電平/V | 說明 | |
J11 | 1 | 5V | 5V | 5V電源輸出 |
2 | DM | / | USB2.0信號 | |
3 | DP | / | ||
4 | GND | GND | 電源地 | |
J12 | 5 | 5V | 5V | 5V電源輸出 |
6 | DM | / | USB2.0信號 | |
7 | DP | / | ||
8 | GND | GND | 電源地 | |

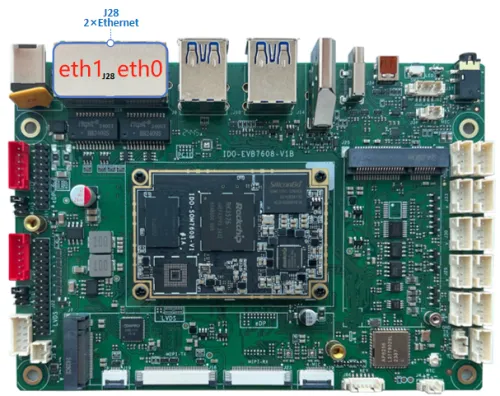

3.14 Ethernet接口

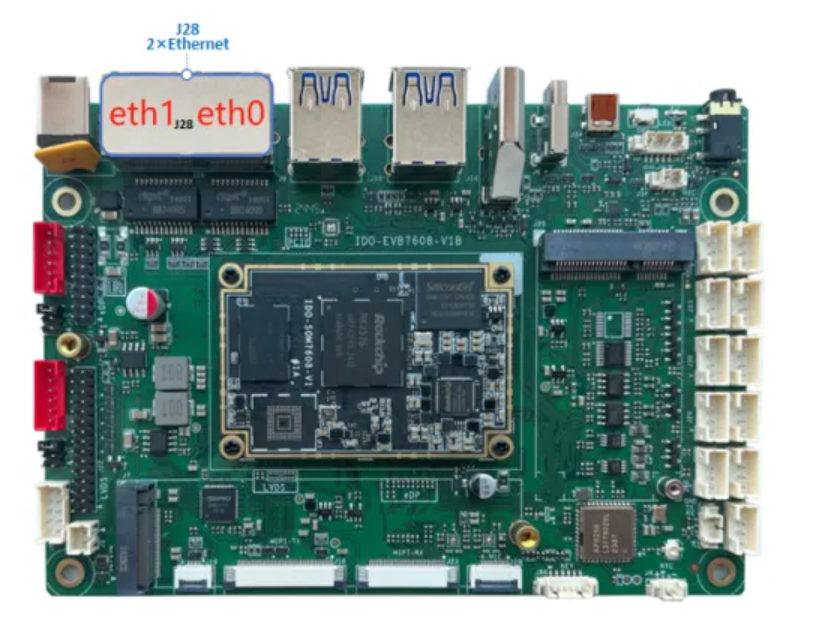

自適應雙千兆網口，支持WAN口+LAN口 雙IP ，如下圖所示：
3.15 UART接口

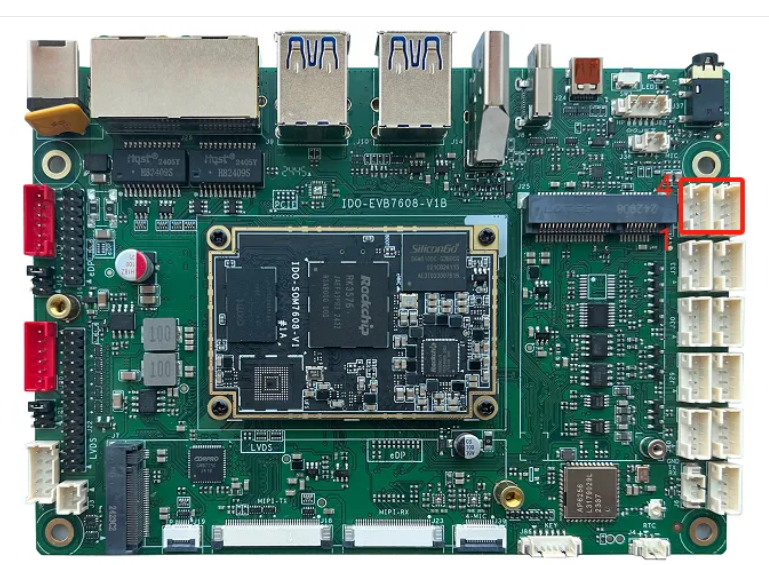

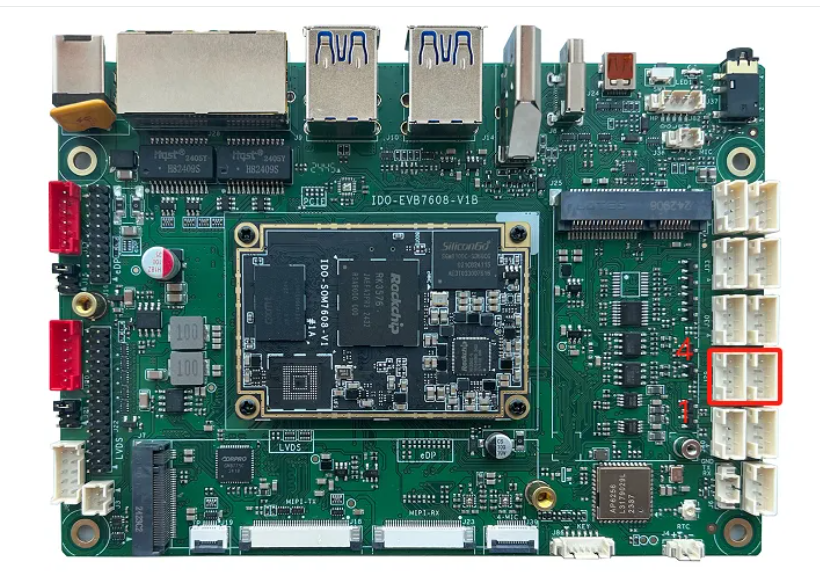

IDO-EVB7608-V1主板一共擴展6路UART（不含調試UART），6路UART通過6個PH2.0-4P 米白色座子接出（2路UART TTL、2路RS232和2路RS485）。
3.15.1 UART TTL
(J33，J35)PH2.0-4P 米白色 直針，如下圖所示：
 | ||||
連接器 | 序號 | 定義 | 電平/V | 說明 |
J33 | 1 | VCC | 5V | 5V供電輸出 |
2 | UART8_RX | 3.3V | 設備節點（/dev/ttyS8） | |
3 | UART8_TX | 3.3V | ||
4 | GND | GND | 電源地 | |
J35 | 1 | VCC | 5V | 5V供電輸出 |
2 | UART10_RX | 3.3V | 設備節點（/dev/ttyS10） | |
3 | UART10_TX | 3.3V | ||
4 | GND | GND | 電源地 | |
3.15.2 RS232
(J30，J32) PH2.0-4P 米白色 直針，如下圖所示：
 | ||||
連接器 | 序號 | 定義 | 電平/V | 說明 |
J30 | 1 | VCC | 5V | 5V供電輸出 |
2 | RS232_RX4 | / | 設備節點（/dev/ttyS4） | |
3 | RS232_TX4 | / | ||
4 | GND | GND | 電源地 | |
J32 | 1 | VCC | 5V | 5V供電輸出 |
2 | RS232_RX3 | / | 設備節點（/dev/ttyS3） | |
3 | RS232_TX3 | / | ||
4 | GND | GND | 電源地 | |
3.15.3 RS485
(J29、J31)PH2.0-4P 米白色 直針，如下圖所示：
 | ||||
連接器 | 序號 | 定義 | 電平/V | 說明 |
J29 | 1 | VCC | 5V | 5V供電輸出 |
2 | RS485_A1 | / | 設備節點（/dev/ttyS1） | |
3 | RS485_B1 | / | ||
4 | GND | GND | 電源地 | |
J31 | 1 | VCC | 5V | 5V供電輸出 |
2 | RS485_A7 | / | 設備節點（/dev/ttyS7） | |
3 | RS485_B7 | / | ||
4 | GND | GND | 電源地 | |
3.16 CAN接口
(J40、J41) PH2.0-4P 米白色 直針，如下圖所示：
 | ||||
連接器 | 序號 | 定義 | 電平/V | 說明 |
J40 | 1 | 5V | 5V | 5V電源輸出 |
2 | CAN0_H | / | CAN0信號 | |
3 | CAN0_L | / | ||
4 | GND | GND | 電源地 | |
J41 | 1 | 5V | 5V | 5V電源輸出 |
2 | CAN1_H | / | CAN1信號 | |
3 | CAN1_L | / | ||
4 | GND | GND | 電源地 | |

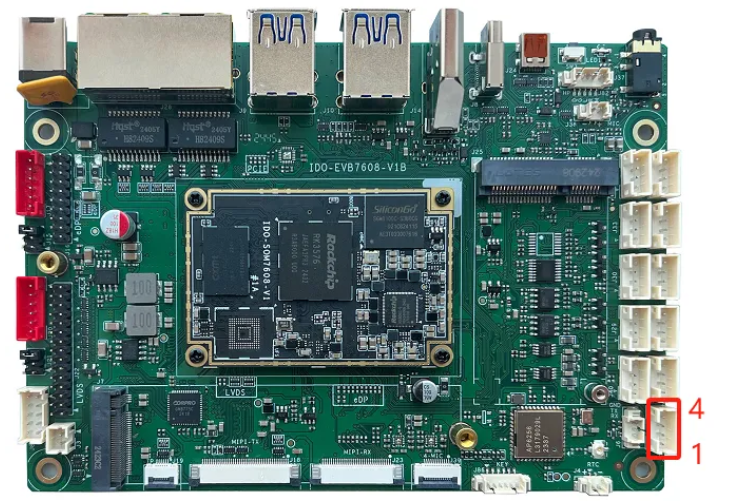

3.17 調試串口

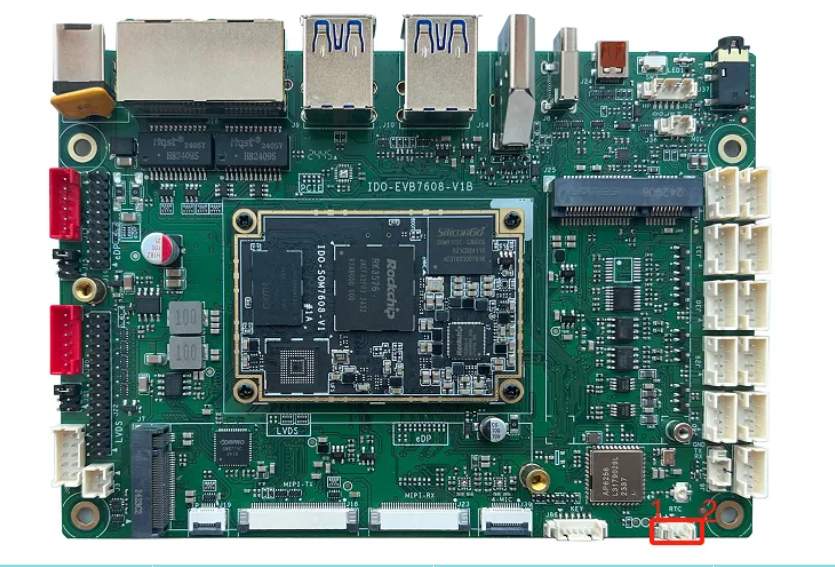

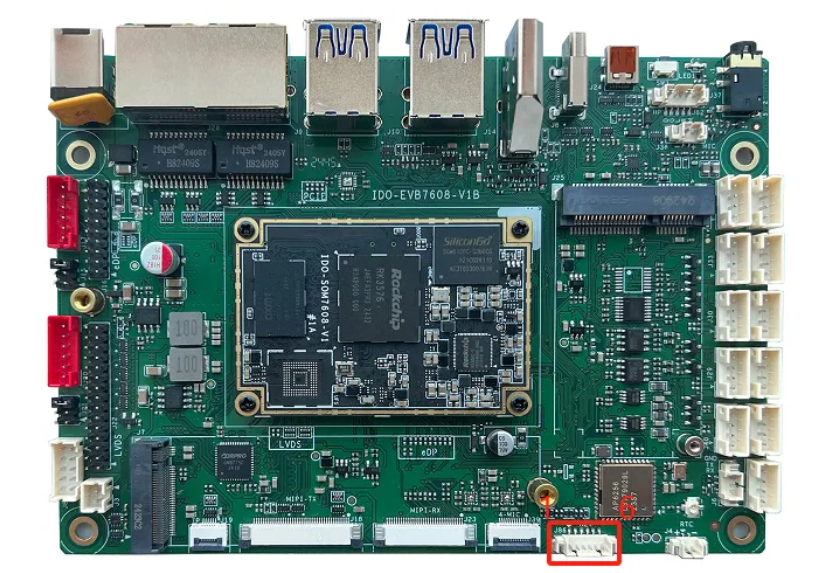

(J6) MX1.25-3P 米白色 立貼，如下圖所示：
 | |||
序號 | 定義 | 電平/V | 說明 |
1 | UART0_RX_M0_DEBUG | 3.3V | 默認1.5Mbps波特率 |
2 | UART0_TX_M0_DEBUG | 3.3V | |
3 | GND | GND | 電源地 |

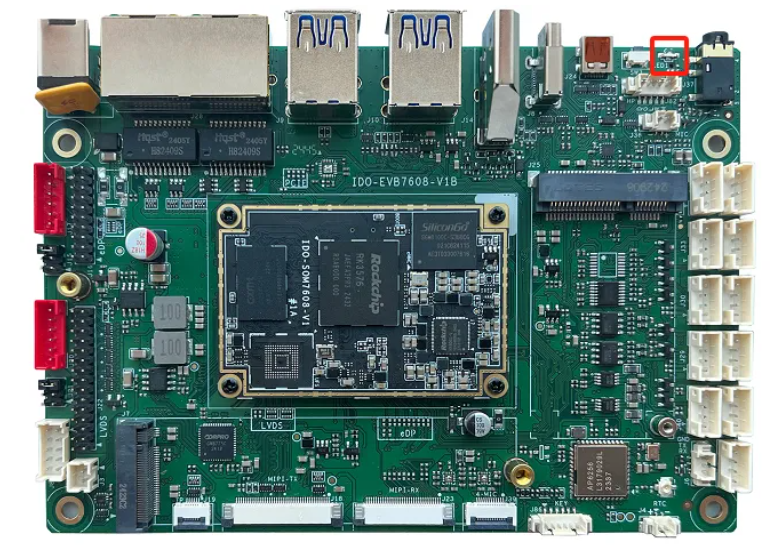

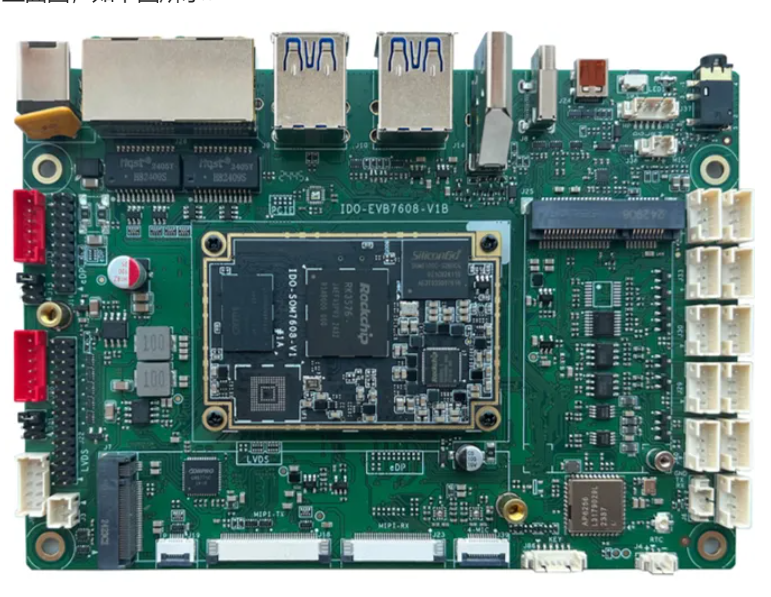

3.18 LED指示燈
LED指示燈如下圖所示：
 | |||
序號 | 定義 | 電平/V | 說明 |
紅燈（LED1） | System_LED | 3.3V | 上電常亮，系統運行狀態指示燈，閃爍表示當前系統正在運行 |
3.19 Fan接口
(J3) PH2.0-2P 米白色 直插 ，如下圖所示：
 | |||
序號 | 定義 | 電平/V | 說明 |
1 | 5V | 5V | 5V供電輸出 |
2 | GND | / | 電源地 |
3.20 IO擴展接口
(J87) PHD2.0-2X5P 白色 直針，如下圖所示：
 | |||
序號 | 定義 | 電平/V | 說明 |
1 | SPI1_CSN0_3V3 | / | SPI數據信號 |
2 | VCC3V3 | 3.3V | 3.3V供電輸出 |
3 | IO0_0 | / | IO輸出 |
4 | SPI1_MISO_M2_3V3 | / | SPI數據信號 |
5 | IO0_1 | / | IO輸出 |
6 | SPI1_MOSI_M2_3V3 | / | SPI數據信號 |
7 | IO1_2 | / | IO輸出 |
8 | SPI1_CLK_M2_3V3 | / | SPI時鐘信號 |
9 | IO1_5 | / | IO輸出 |
10 | GND | GND | 電源地 |
3.21 ADC接口
(J86) MX1.25-6P 米白色 立貼，如下圖所示：
 | |||
序號 | 定義 | 電平/V | 說明 |
1 | RESET | 1.8V | 復位按鍵信號輸入 |
2 | PWRON | 5V | 開關機按鍵信號輸入 |
3 | GND | GND | 電源地 |
4 | ADC6 | 1.8V | ADC采樣輸入6 |
5 | ADC7 | 1.8V | ADC采樣輸入7 |
6 | RECOVERY_KEY | 1.8V | 燒錄按鍵信號輸入 |
3.22 Mini PCIe
主板默認通過Mini PCIe 擴展 4G LTE/5G，4G通信模塊適配移遠EC20/EC200T/EC25、廣和通L718等通用模組，5G通信模塊適配移遠RG200U-CN，如下圖所示：
3.23 SIM卡座

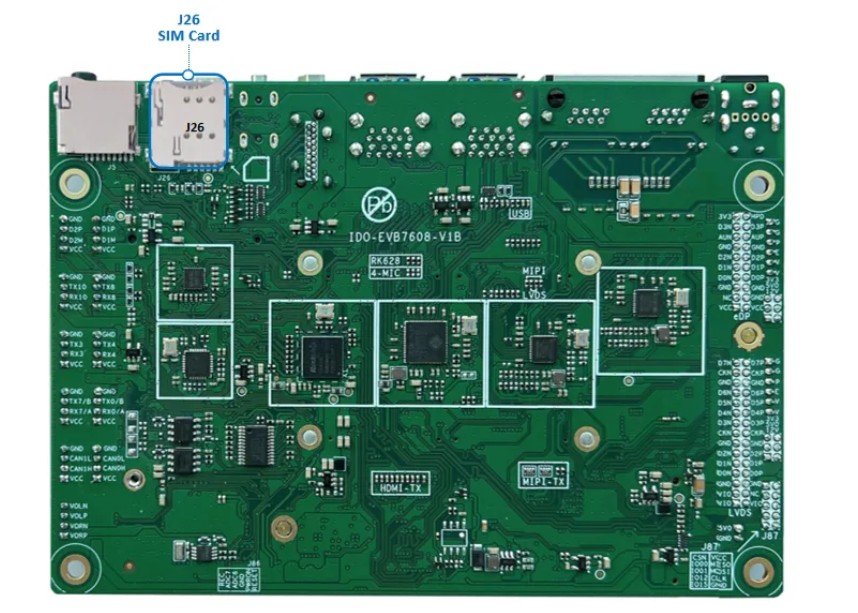

(J26) SIM卡座位于主板背面，卡槽適配標準尺寸SIM卡，如下表所示：

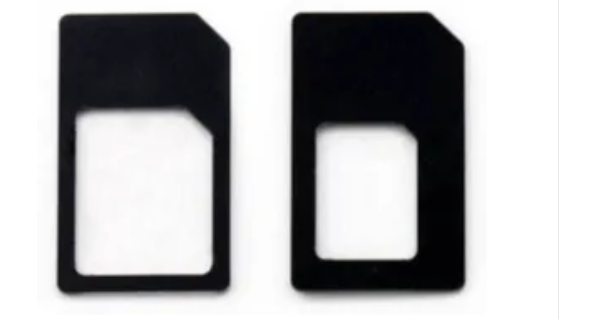

序號 | 名稱 | 圖片 | |

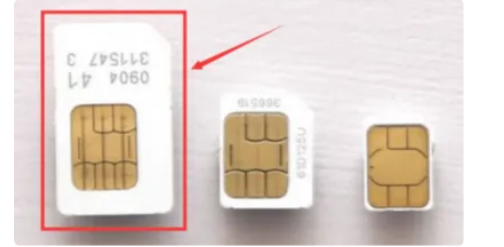

1 | 標準尺寸SIM卡 | 311547 3 0904 41 366519 61D125U  | |
2 | Micro SIM卡或者Nano SIM卡 |  | |
3.24 WiFi/BT
(J27) 板載WiFi/BT模組，支持WiFi5（802.11 a/b/g/n/ac）+BT5.2功能，外置1個IPEX一代天線，如下圖所示：

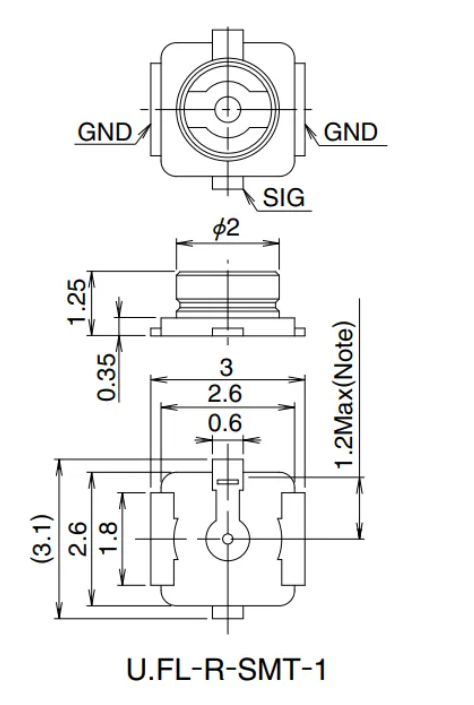

IDO-EVB7608-V1 IPEX天線座示意圖，如下圖所示：
GND
GND
SIG
02
22
1.2MAX(NOTE)
0.35
2.6
0.6
2
UFL-R-SMT-1
3.25 RTC電池
(J4) 1.25T 2P 立貼 白色，主板留有一個RTC電池接口，采用1.25mm 2P座子。保證主板在斷電情況下，時間保持正常運作，如下圖所示：
 | |||
序號 | 定義 | 電平/V | 說明 |
1 | VBAT | 3V | 電池正極 |
2 | GND | GND | 電源地 |
3.26 Recovery按鍵
(SW1) Recovery按鍵默認為高電平（1.8V），
關機狀態下：在沒有按鍵動作且系統已經燒錄固件的前提下，上電直接進入系統；若系統啟動時 Recovery 按鍵處于按下狀態，且電腦通過USB線連接主板TypeC接口，則RK3576進入 Loader 燒寫模式，當PC 識別到USB 設備時，松開按鍵恢復為高電平（1.8V），即可進行固件燒寫，系統開機后此按鍵為音量+鍵。
4、電氣性能
4.1 標準電源
標準電源性能，如下圖所示：
屬性 | 最小 | 典型 | 最大 | |
標準電源 | 電壓 | 9V | 12V | 26V |
紋波 | / | / | 50mV | |
電流 | 2A | / | / | |
不考慮LVDS屏與eDP屏的情況 | 電壓 | 9V | / | 30V |
紋波 | / | / | 50mV | |
電流 | 2A | / | / | |
4.2 裸板工作電流
裸板工作電流：不接任何外設下的工作電流，如下表所示：
屬性 | 最小 | 典型 | 最大 | |
標準電源 | 工作電流（12V） | / | 240mA | 800mA |
待機電流（12V） | / | 7mA | / | |
關機電流（12V） | / | / | <1mA | |
4.3 USB供電
USB供電如下圖所示：
屬性 | 電壓 | 典型電流 | 最大電流 | |
標準電源 | TYPEC3.0 | / | / | 1000mA |
USB3.0 | / | / | 1000mA | |
注意：USB 外設總電流建議不超過 2000mA ，否則會導致機器無法正常運轉。
4.4 LVDS屏與eDP屏工作電流
LVDS屏與eDP屏工作電流，如下圖所示：
屬性 | 最小 | 典型 | 最大 | |
LVDS屏工作電流 | 3.3V工作電流 | / | 400mA | 800mA |
5V工作電流 | / | 550mA | 1000mA | |
12V工作電流 | / | 580mA | 1500mA | |
eDP屏工作電流 | 3.3V工作電流 | / | 400mA | 800mA |
3.3V工作電流 | / | 550mA | 1000mA | |
3.3V工作電流 | / | 580mA | 1500mA | |
4.5 MIPI屏工作電流
MIPI屏工作電流，如下圖所示：
屬性 | 最小 | 典型 | 最大 | |
LVDS屏工作電流 | 3.3V工作電流 | / | 400mA | 800mA |
5V工作電流 | / | / | / | |
12V工作電流 | / | / | / | |
5、使用注意事項
注意：
1從包裝盒中取出主板后，請確認沒有由于運輸過程造成的針腳或其它短路再上電。
2電子產品對靜電非常敏感，拿主板前，請戴上靜電手環或靜電手套以將您身上的靜電導走。
3請在斷電條件下插拔部件。在連接電源接頭到主板前請先確認電源處于關閉狀態，以避免瞬間的電源沖擊造成敏感元件的損壞。
4通過線材連接外設時，請確保各外設針腳定義和主板接口對應，避免因線序錯誤導致短路燒板。
5螺絲固定主板時，注意避免板卡因變形導致PCB開路或元件脫落。
6在連接可選擇電壓的屏幕（LVDS，eDP等），請注意跳線選擇的電壓與屏幕規格書一致。
7連接外設如SATA/USB/擴展座時，注意電流限制。
8連接串口，CAN口時，注意串口電平是否匹配，避免將UART接到RS232或RS485電平上。UART/RS232 注意RX-TX互連。 RS485/CAN接口注意 A-A/B-B，H-H/L-L。
9選擇電源時注意電壓和電流符合主板及外設功率要求。
10設計整機產品時，應考慮主板散熱和限高問題。
11平時不使用主板的時候，請將主板放置在靜電桌墊或靜電袋內密封保存。
-
開發板
+關注
關注
25文章
5589瀏覽量
103137 -
瑞芯微
+關注
關注
25文章
548瀏覽量
52265 -
核心板
+關注
關注
5文章
1127瀏覽量
30693 -
rk3576
+關注
關注
1文章
158瀏覽量
614
發布評論請先 登錄
國產開發板的端側AI測評-基于米爾瑞芯微RK3576
瑞芯微RK3566開發板USB OTG模式介紹及命令切換，觸覺智能EVB3566主板鴻蒙硬件廠商
觸覺智能Purple Pi OH鴻蒙開發板成功適配OpenHarmony5.0 Release，開啟新征程
如何在開源鴻蒙OpenHarmony開啟SELinux模式？RK3566鴻蒙開發板演示
OpenHarmony屬性信息怎么修改？觸覺智能RK3566鴻蒙開發板來演示
OpenHarmony怎么修改DPI密度值？觸覺智能RK3566鴻蒙開發板演示
瑞芯微平臺Android系統串口測試方法，觸覺智能RK3562開發板演示
OpenHarmony源碼編譯后燒錄鏡像教程，RK3566鴻蒙開發板演示
鴻蒙北向開發OpenHarmony5.0 DevEco Studio開發工具安裝與配置
Ubuntu系統安裝Docker詳細攻略，觸覺智能RK3568開發板演示
瑞芯微RK3576核心板規格書，具體參數與配置信息，B2B連接器封裝，觸覺智能IDO-SOM7608-V1
工商網監
評論
