LMR34206-Q1 穩壓器是一款易于使用的同步降壓 DC/DC 轉換器。借助集成的高壓側和低壓側功率 MOSFET，可在 4.2 V 至 42 V 的寬輸入電壓范圍內提供高達的輸出電流。

LMR34206-Q1 使用峰值電流模式控制來提供最佳效率和輸出電壓精度。Precision Enable 通過直接連接寬輸入電壓或精確控制器件啟動和關斷來提供靈活性。電源就緒標志具有內置濾波和延遲功能，可真實指示系統狀態，無需外部監控器。
*附件：lmr34206-q1.pdf

LMR34206-Q1 采用 HotRod? 封裝，可實現低 EMI、更高的效率和最小的封裝與芯片比。該器件需要很少的外部元件，并具有專為簡單 PCB 布局而設計的引腳排列。LMR34206-Q1 的小解決方案尺寸和功能集旨在簡化各種終端設備的實施。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T一個
• 專為汽車應用而設計
  • 結溫范圍 –40°C 至 +150°C
  • 保護功能：熱關斷、輸入欠壓鎖定、逐周期電流限制、打嗝短路保護
  • 0.6A 負載時，壓差為 0.2V（典型值）
  • ±1.5% 參考電壓容差
  • 3.3V、5V 固定輸出電壓選項
• 適用于可擴展電源
  • 引腳兼容：
    • LMR36015/06-Q1（60 V、0.6 A 或 1.5 A）
    • LMR33620/30-Q1（36 V、2 A 或 3 A）
  • 2.1MHz 頻率選項
• 集成可減小解決方案尺寸和成本
  • 小型 2 mm × 3 mm VQFN 封裝，具有可潤濕側面
  • 外部元件少
• 在整個負載范圍內實現低功耗
  • 提高 PFM 中的輕負載效率
  • 24 μA 的低工作靜態電流
• 針對超低 EMI 要求進行了優化
  • 符合 CISPR25 5 類標準
  • Hotrod? 封裝最大限度地減少了開關節點振鈴
  • 并行輸入路徑可較大限度地降低寄生電感
  • 擴頻降低峰值排放

參數

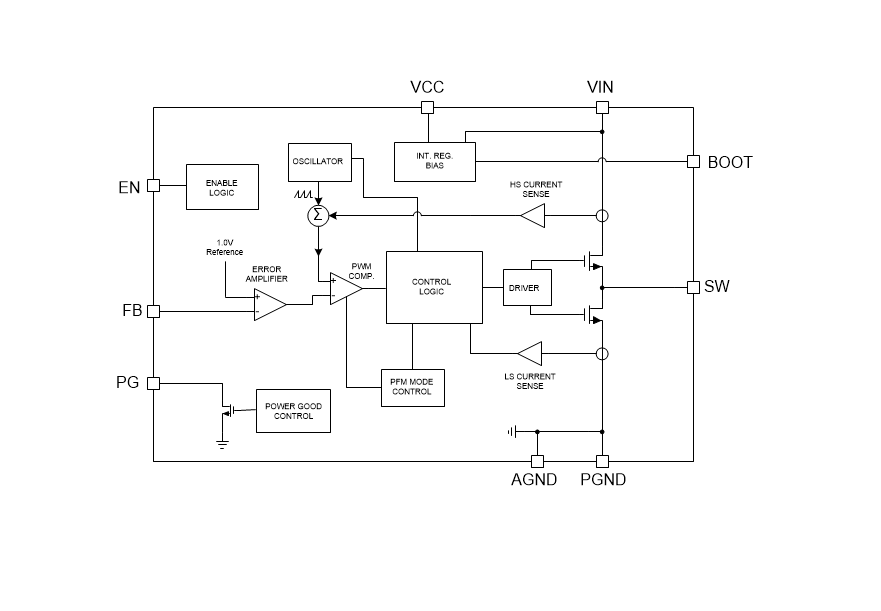

方框圖

1. 產品概述

LMR34206-Q1是一款專為汽車應用設計的4.2V至42V輸入、0.6A輸出的超小型同步降壓DC/DC轉換器。該轉換器采用AEC-Q100認證，適用于ADAS攝像頭模塊、抬頭顯示、車身控制模塊等場景，同時滿足對寬輸入電壓范圍電源的需求。

2. 主要特性

• ?寬輸入電壓范圍?：支持4.2V至42V的輸入電壓，適用于多種汽車電源電壓場景。
• ?高效率?：采用同步整流技術，提供高效率的電源轉換。
• ?低靜態電流?：24μA的低靜態電流，適合輕負載和待機模式應用。
• ?多種固定輸出電壓選項?：提供3.3V和5V的固定輸出電壓選項，方便設計。
• ?低EMI設計?：滿足CISPR25 Class 5標準，減少電磁干擾。
• ?熱保護和短路保護?：內置熱關斷和短路保護功能，提高系統可靠性。
• ?小封裝?：采用2mm x 3mm的VQFN封裝，占用空間小，便于布局。

3. 功能描述

• ?同步降壓轉換?：集成高側和低側功率MOSFET，實現同步降壓轉換。
• ?峰值電流模式控制?：提供快速的瞬態響應和精確的輸出電壓控制。
• ?精密使能功能?：允許通過寬輸入電壓范圍直接連接或精確控制設備的啟動和關閉。
• ?電源良好標志?：內置電源良好標志，提供系統狀態指示，無需外部監控器。
• ?自動模式切換?：根據負載情況自動在PFM（脈沖頻率調制）和PWM（脈沖寬度調制）之間切換，以優化效率。

4. 應用場景

• ?ADAS攝像頭模塊?：為高級駕駛輔助系統攝像頭提供穩定電源。
• ?抬頭顯示?：為抬頭顯示系統供電，確保顯示清晰。
• ?車身控制模塊?：為車身控制系統中的微控制器和其他電子元件供電。
• ?通用寬輸入電源?：適用于各種需要寬輸入電壓范圍的電源應用。

5. 設計指南

• ?輸出電壓設置?：通過選擇合適的反饋電阻分壓器設置所需的輸出電壓。
• ?電感選擇?：根據負載電流和期望的紋波電流選擇合適的電感值。
• ?電容選擇?：選擇適當?shù)妮斎牒洼敵鲭娙菀詼p小紋波電壓和提供穩定的電源。
• ?布局與布線?：遵循推薦的布局和布線指南，以優化熱性能和減少電磁干擾。

6. 文檔與支持

• ?數據手冊?：提供詳細的電氣特性、功能描述、應用信息和設計指南。
• ?設計工具?：支持使用TI的WEBENCH?設計工具進行自定義設計和優化。
• ?技術支持?：通過TI的E2E?在線社區獲取技術支持和社區資源。

7. 封裝與訂單信息

• ?封裝類型?：2mm x 3mm VQFN封裝，具有濕側翼，便于焊接。
• ?訂單信息?：提供多種封裝選項和詳細的訂單信息，方便用戶根據需求進行選擇。
