LMR34215-Q1 穩壓器是一款易于使用的同步降壓 DC/DC 轉換器。借助集成的高壓側和低壓側功率 MOSFET，可在 4.2 V 至 42 V 的寬輸入電壓范圍內提供輸出電流。

LMR34215-Q1 使用峰值電流模式控制來提供最佳效率和輸出電壓精度。Precision Enable 通過直接連接寬輸入電壓或精確控制器件啟動和關斷來提供靈活性。電源就緒標志具有內置濾波和延遲功能，可真實指示系統狀態，無需外部監控器。
*附件：lmr34215-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T一個
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 專為汽車應用而設計
  • 結溫范圍 –40°C 至 +150°C
  • 0.4V 壓差，1.5A 負載（典型值）
  • ±1.5% 參考電壓容差
  • 5V 固定輸出、可調輸出電壓選項
• 適用于可擴展電源
  • 引腳兼容：
    • LMR36015-Q1、LMR36006-Q1（60 V、0.6 A 或 1.5 A）
    • LMR33630-Q1、LMR33620-Q1（36 V、2 A 或 3 A）
  • 400kHz、2.1MHz 頻率選項
• 集成可減小解決方案尺寸和成本
  • 小型 2 mm × 3 mm VQFN 封裝，具有可潤濕側面
  • 外部元件少
• 在整個負載范圍內實現低功耗
  • 400 kHz 時效率為 93% （12 V 在 、5 V 外 、1 A）
  • 提高 PFM 中的輕負載效率
  • 24 μA 的低工作靜態電流
• 針對超低 EMI 要求進行優化
  • 符合 CISPR25 5 類標準
  • Hotrod? 封裝最大限度地減少了開關節點振鈴
  • 并行輸入路徑可較大限度地降低寄生電感
  • 擴頻降低峰值排放

參數

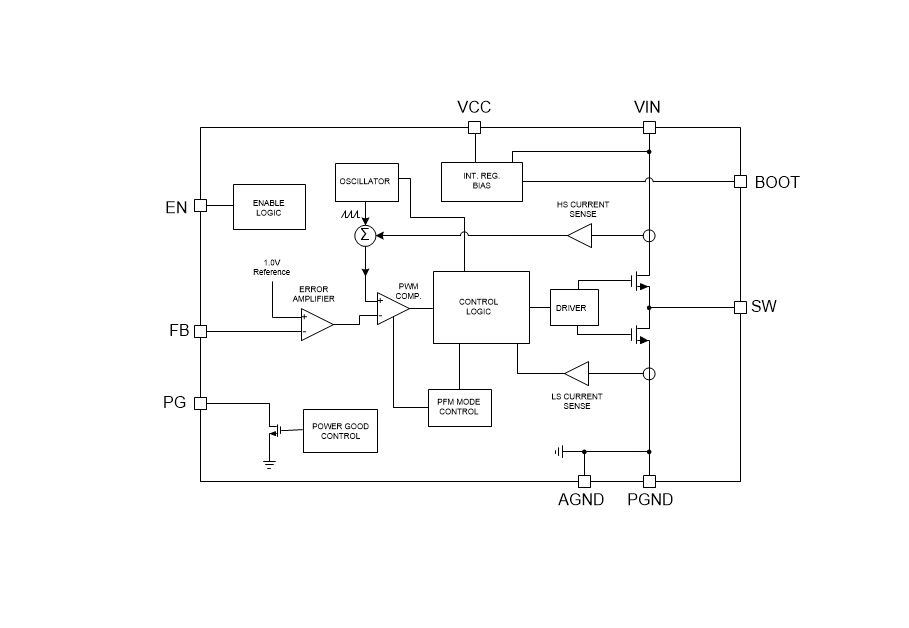

方框圖

1. 產品概述

LMR34215-Q1是一款專為汽車應用設計的4.2V至42V輸入、1.5A輸出的超小型同步降壓DC/DC轉換器。它采用AEC-Q100認證，適用于ADAS攝像頭模塊、抬頭顯示和車身控制模塊等應用。

2. 主要特性

• ?寬輸入電壓范圍?：4.2V至42V。
• ?高輸出電流?：最大輸出電流為1.5A。
• ?高效率?：在400kHz下可達93%的效率。
• ?低靜態電流?：僅24μA，適合輕負載應用。
• ?低EMI?：滿足CISPR25 Class 5標準，適用于對電磁干擾要求嚴格的應用。
• ?熱保護?：具有熱關斷功能，保護器件免受過熱損壞。
• ?功能安全?：提供文檔支持功能安全系統設計。

3. 應用場景

• ?ADAS攝像頭模塊?：提供穩定且高效的電源。
• ?抬頭顯示?：確保顯示系統的穩定供電。
• ?車身控制模塊?：適用于各種汽車電子控制單元。
• ?通用寬輸入電源?：適用于需要寬輸入電壓范圍的電源應用。

4. 功能描述

• ?同步降壓轉換?：采用集成的高側和低側MOSFET，實現高效的降壓轉換。
• ?峰值電流模式控制?：提供快速瞬態響應和輸出電壓精度。
• ?電源良好標志?：內置濾波和延遲功能，提供系統狀態的真實指示。
• ?軟啟動?：防止啟動時的輸出電壓過沖和大電流沖擊。
• ?欠壓鎖定和熱關斷?：保護器件在異常條件下免受損壞。

5. 設計指南

• ?輸出電壓設置?：通過反饋電阻分壓器設置輸出電壓。
• ?電感選擇?：根據負載電流和期望的紋波電流選擇合適的電感值。
• ?電容選擇?：選擇適當的輸入和輸出電容以減小紋波電壓和提供穩定的電源。
• ?布局與布線?：提供布局和布線指南，以優化熱性能和減少電磁干擾。

6. 文檔與支持

• ?數據手冊?：包含詳細的電氣特性、功能描述、應用信息和設計指南。
• ?WEBENCH? Power Designer?：支持使用TI的在線工具進行自定義設計和優化。
• ?技術支持?：通過TI E2E?在線社區獲取技術支持和社區資源。
