LMR38010-Q1 同步降壓轉換器設計用于在較寬的輸入電壓范圍內進行調節，從而最大限度地減少對外部浪涌抑制元件的需求。LMR38010-Q1 可在低至 4.2V 的輸入電壓驟降期間工作，如果需要，可以以接近 100% 的占空比工作，使該器件成為 48V 電池汽車應用和 MHEV/EV 系統的絕佳選擇。

LMR38010-Q1 使用精密使能功能，通過直接連接寬輸入電壓或精確控制器件啟動和關斷來提供靈活性。電源就緒標志具有內置濾波和延遲功能，可真實指示系統狀態，無需外部監控器。該器件采用偽隨機擴頻技術，將 EMI 降至最低，開關頻率可配置為 200kHz 至 2.2MHz 之間，以避免噪聲敏感頻段。此外，可以選擇頻率以提高低工作頻率下的效率，或在高工作頻率下選擇更小的設計尺寸。
*附件：lmr38010-q1.pdf

該器件具有內置保護功能，例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。LMR38010-Q1 符合汽車 AEC-Q100 1 級標準，采用 8 引腳 HSOIC PowerPAD 集成電路封裝。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C 至 +125°C，TA
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 專為堅固耐用的汽車應用而配置
  • 4.2V 至 80V 輸入電壓范圍
  • 1A 連續輸出電流
  • 40μA 超低工作靜態電流

  • VIN 和 GND 引腳之間的距離為 1.5mm

  • 200kHz 至 2.2MHz 可調開關頻率
  • 與外部時鐘的頻率同步
  • 擴頻，降低 EMI
  • 97% 最大占空比
  • 支持使用預偏置輸出啟動
  • 室溫下 ±1.0% 容差電壓基準
  • 精確啟用
  • 易于使用的設備，帶有集成補償網絡，可實現低 BOM 計數
  • 集成同步整流
  • 采用 PowerPAD? 集成電路封裝的 8 引腳 HSOIC
  • PFM 和強制 PWM （FPWM） 選項
  • 提供 2A、LMR38020-Q1 封裝

參數

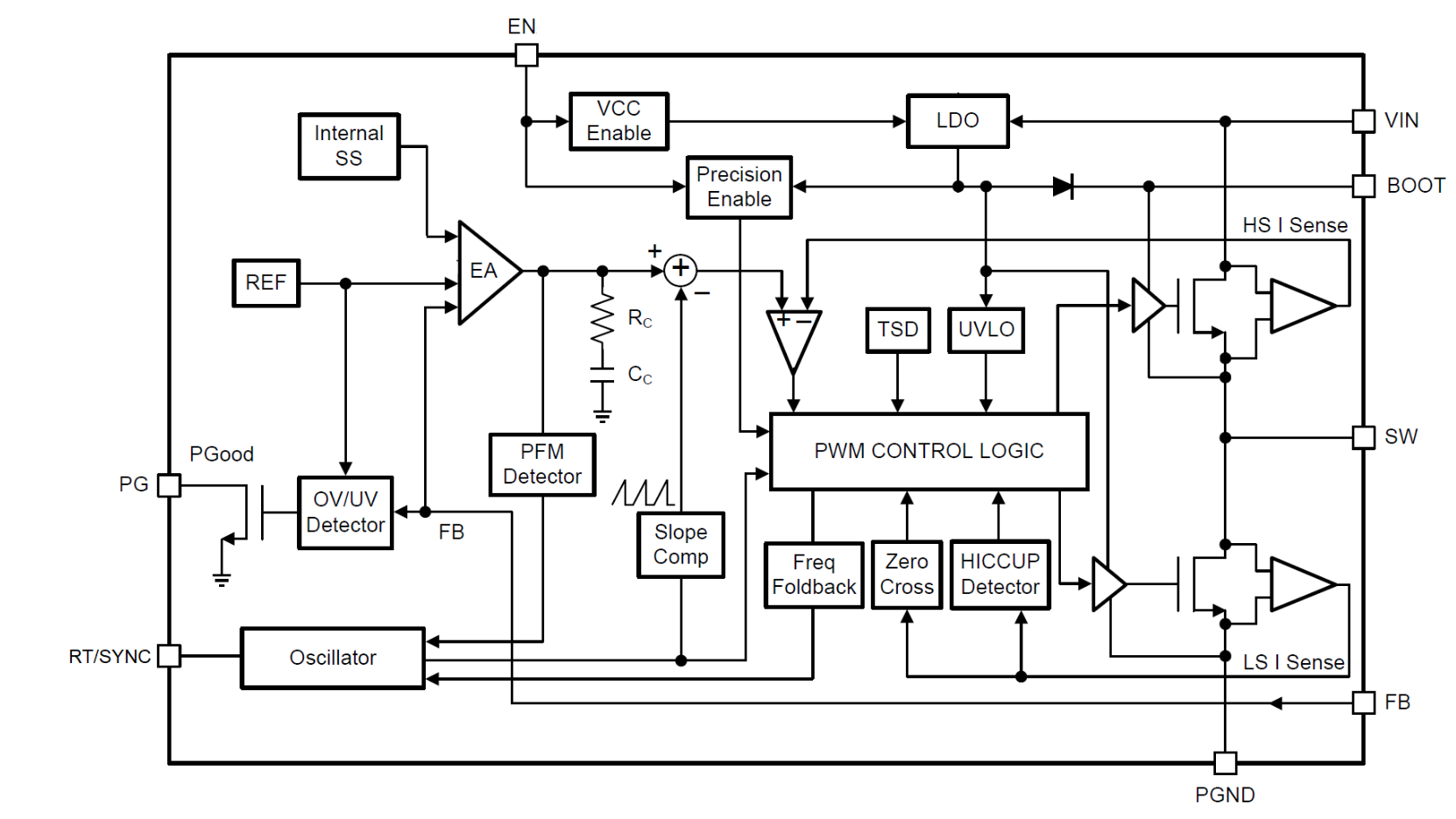

方框圖

概述

LMR38010-Q1 是一款由 Texas Instruments (TI) 生產的汽車級同步降壓 DC/DC 轉換器，專為 4.2V 至 80V 的寬輸入電壓范圍設計，可提供高達 1A 的連續輸出電流。該轉換器采用 8 引腳 HSOIC 封裝，集成了同步整流和功率 PAD，適用于汽車逆變器、電機控制、DC/DC 轉換器及電池管理系統等應用。

關鍵特性

• ?AEC-Q100 認證?：符合汽車電子委員會標準，適用于汽車級應用
• ?寬輸入電壓范圍?：4.2V 至 80V
• ?高輸出電流?：連續輸出電流高達 1A
• ?低靜態電流?：40μA（非切換狀態）
• ?可調開關頻率?：200kHz 至 2.2MHz，支持頻率同步
• ?高效率?：PFM（脈沖頻率調制）和 FPWM（強制 PWM）模式可選，實現高效率
• ?集成保護?：過流保護、短路保護、熱關斷保護

應用領域

• 汽車逆變器和電機控制
• 汽車 DC/DC 轉換器
• 汽車電池管理系統
• 48V 輕度混合動力 ECU 偏置電源

詳細特性

• ?功能安全?：提供文檔支持，助力功能安全系統設計
• ?偽隨機擴頻?：降低電磁干擾（EMI）
• ?高精度電壓參考?：±1.0% 容差（室溫下）
• ?啟動預偏置支持?：允許在輸出預偏置條件下啟動
• ?精密使能控制?：提供靈活的啟動和關斷控制

封裝與尺寸

• ?封裝類型?：8 引腳 HSOIC
• ?尺寸?：4.89mm × 3.90mm

電氣特性

• ?輸入電壓范圍?：4.2V 至 80V（啟動后需大于 3.8V）
• ?輸出電壓范圍?：可調
• ?開關頻率范圍?：200kHz 至 2.2MHz（可調）
• ?同步頻率范圍?：300kHz 至 2.1MHz（同步模式）
• ?靜態電流?：40μA（非切換狀態），310μA（關斷狀態）
• ?軟啟動時間?：4ms 典型值
• ?熱關斷閾值?：163°C（上升），150°C（下降）

設計指南

• ?輸出電壓設置?：通過反饋電阻分壓器設置
• ?電感選擇?：基于所需的峰值到峰值紋波電流選擇
• ?輸出電容選擇?：考慮負載瞬態要求和穩定性
• ?布局建議?：強調關鍵組件（如輸入電容、輸出電容、電感）的布局以最小化寄生電感和電阻
• ?熱設計?：提供熱阻信息和布局建議，以確保熱性能

文檔支持

• 提供詳細的數據手冊，包括電氣特性、系統特性、典型特性、功能描述、應用和實現指南等
• 可通過 TI 的 WEBENCH? Power Designer 工具創建自定義設計，并獲取實時定價和組件可用性信息

注意事項

• 在使用前，請仔細閱讀數據手冊，確保符合所有絕對最大額定值和推薦工作條件
• 在設計過程中，請遵循數據手冊中的布局指南和組件選擇建議，以確保系統的穩定性和可靠性
