在高速數字系統和復雜時鐘架構日益發展的背景下,傳統固定頻率晶體振蕩器難以滿足靈活調頻、低抖動和短交期的工程需求。具備±50ppm~±150ppm拉力范圍與1~3天快速交付能力的可編程VCXO振蕩器,憑借其在可調性、低相位噪聲和交付效率方面的顯著優勢,已成為FPGA、ADC、通信模組及網絡設備領域的新一代時鐘核心。
什么是可編程VCXO?
可編程VCXO(Voltage Controlled Crystal Oscillator)是一類結合可編程頻率設定與電壓控制調頻機制的晶體振蕩器。它允許工程師通過I2C、EEPROM或工廠預設方式快速定義目標頻率,并通過外加控制電壓實現±50~±150ppm范圍內的精細頻率調整。這種能力極大地提升了系統對同步精度的控制能力,特別適合動態頻率配準、鎖相環(PLL)時鐘生成和ADC/DAC采樣速率控制等高精度應用。

低抖動輸出的重要性
在高速數據通路中,信號的相位穩定性對誤碼率和數據恢復精度有決定性影響。可編程VCXO通常具備0.6ps RMS以內的相位抖動性能,可顯著優化系統邊沿檢測與鎖定時序。在PCIe、SONET、10G以太網和高速采樣轉換場景中,低抖動VCXO可顯著降低眼圖收縮、提高串行通信的抗干擾能力,并確保ADC/DAC模塊在高速模式下保持采樣精度。
±50~±150ppm拉頻范圍的工程優勢
拉力范圍決定了VCXO在PLL環路或時鐘調整過程中可容忍的電壓調節深度。±50ppm適用于常規頻偏校準;±100ppm~±150ppm則更適合用于跨設備同步、頻率漂移補償與RF系統調諧。具備廣拉頻能力的VCXO可以有效配合DPLL芯片、時鐘冗余系統或基準頻率偏移調節機制,從而在不更換晶體源的前提下,兼容更廣泛的系統平臺與通信協議。

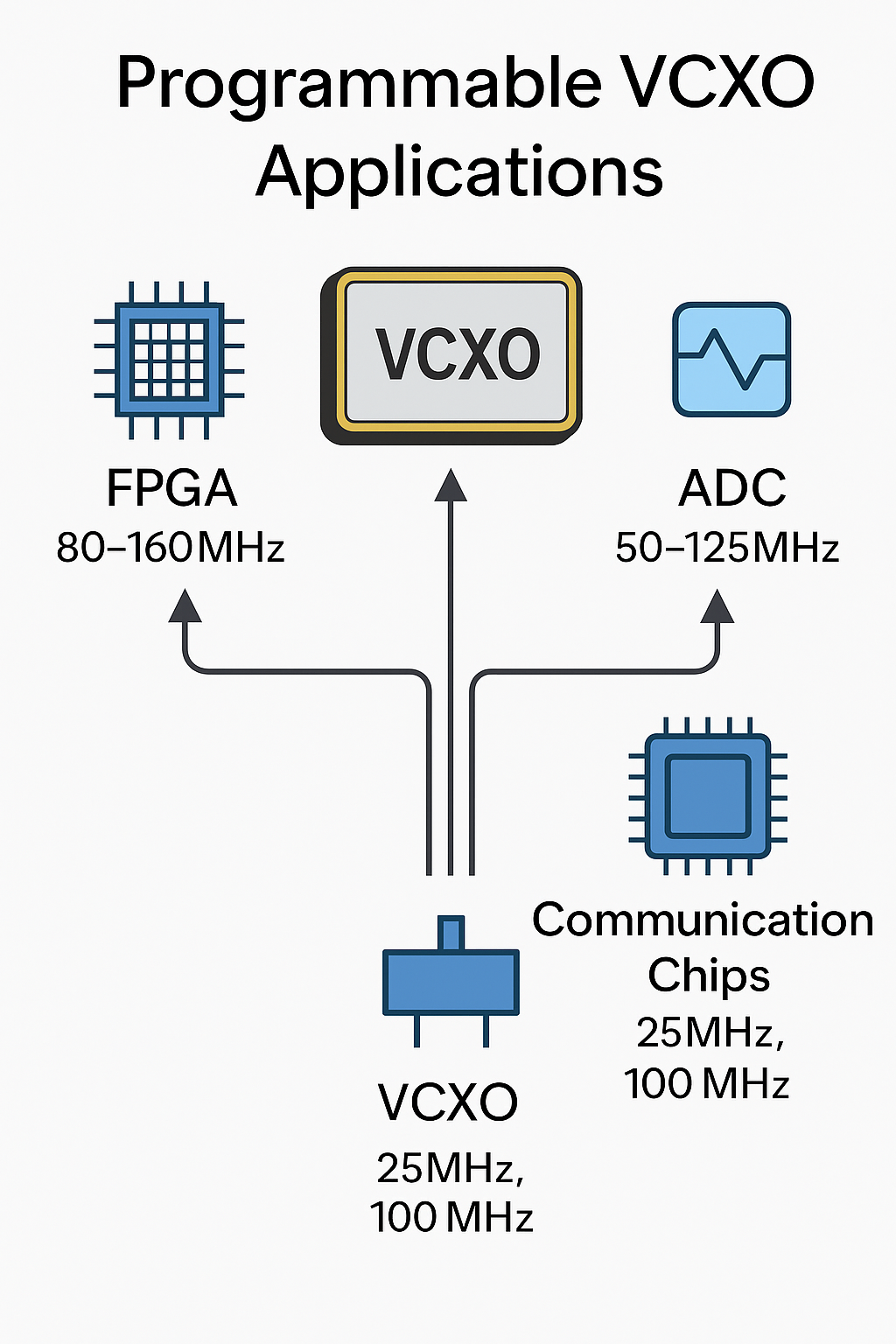

典型應用與推薦配置
1. FPGA平臺鎖相輸出:推薦頻率:100MHz、125MHz,控制器件:Xilinx Zynq Ultrascale+,建議使用±100ppm拉力,LVDS輸出;
2. 高速ADC/DAC時鐘同步:頻率范圍:80MHz~160MHz,適配芯片:TI ADC12DJ3200、ADI AD9689,推薦±150ppm拉力,抖動要求≤0.6ps RMS;
3. 網絡交換與路由平臺:頻率點:156.25MHz、312.5MHz,用于PHY或MAC接口同步,推薦LVPECL輸出;
4. 可重構無線模塊:頻率:20~80MHz,適配SoC/MCU:NXP i.MX RT1170、Espressif ESP32-S3,拉力范圍±50~100ppm。

1~3天快速交付如何實現?
可編程VCXO的結構允許使用統一硬件,通過快速燒錄頻率配置完成定制化出貨。制造商通過模塊化標準化設計和庫存管理機制,在收到需求后可在1~3個工作日內完成頻點配置與測試。這大幅縮短了傳統晶振6~8周交期的限制,尤其適用于打樣驗證、設計更迭、項目突發調頻、或供應鏈替代需求。
總結
集±50~±150ppm拉力控制、0.6ps低抖動性能與快速交付能力于一身的可編程VCXO振蕩器,正引領時鐘源向著靈活化、低延遲、高可靠方向發展。其在復雜同步網絡、數據采集系統與多協議通信模塊中的穩定輸出,為高性能電子系統提供了高效、精準的時序支持,是現代數字系統中不可或缺的關鍵元件。
-
