LMR514xx 是一款寬 VIN、易于使用的同步降壓轉換器，能夠驅動高達 0.6A 和 1A 的負載電流。該器件具有 4V 至 42V 的寬輸入范圍，專為各種工業應用而設計，適用于非穩壓電源的電源調節。

LMR514xx 在 400kHz 和 1.1MHz 開關頻率下運行，支持使用相對較小的電感器，從而優化設計尺寸。LMR514xx 具有 PFM 版本，可在輕負載下實現高效率，F(xiàn)PWM 版本可在整個負載范圍內實現恒定頻率和小輸出電壓紋波。軟啟動和補償電路在內部實現，這使得該器件可以使用最少的外部元件。

該器件具有內置保護功能，例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。
*附件：lmr51406.pdf

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 專為堅固耐用的工業應用而配置
  • 4V 至 42V 輸入電壓范圍
  • 高達 50V 的輸入瞬態保護
  • 0.6A / 1A 連續輸出電流
  • 80ns 最小導通時間
  • 固定 400kHz 和 1.1MHz 開關頻率
  • –40°C 至 150°C 結溫范圍
  • 98% 最大占空比
  • 具有預偏置輸出的單調啟動
  • 帶打嗝模式的短路保護
  • 精確啟用
  • ±1.5% 容差電壓基準
• 設計尺寸小，易于使用
  • 集成同步整流
  • 內部補償，易于使用
  • SOT-23 封裝
• 引腳對引腳兼容封裝中的多種選項
  • PFM 和強制 PWM （FPWM） 選項

參數

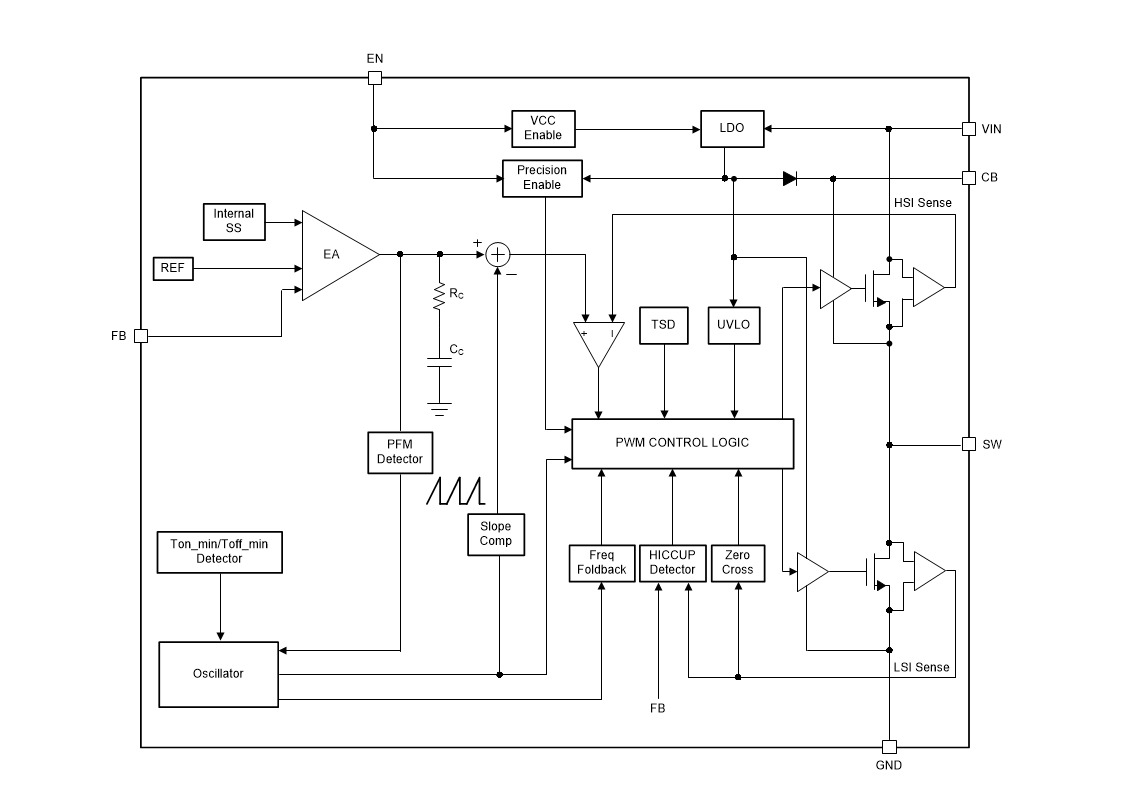

方框圖

概述

LMR51406是一款寬輸入電壓范圍（4V至42V）、0.6A輸出的同步降壓（Buck）DC-DC轉換器，采用SOT-23封裝。該轉換器專為嚴苛的工業應用設計，提供多種保護功能，并具有高效率和易用性。

主要特性

性能參數

• ?輸入電壓范圍?：4V至42V
• ?輸出電壓范圍?：可調
• ?輸出電流?：0.6A
• ?開關頻率?：固定400kHz或1.1MHz
• ?工作溫度范圍?：-40°C至150°C

功能特點

• ?同步整流?：集成同步整流器，提高轉換效率
• ?內部補償?：無需外部補償元件，簡化設計
• ?多種工作模式?：支持PFM（脈沖頻率調制）和FPWM（強制脈沖寬度調制）模式，優化輕載和重載效率
• ?保護功能?：包括過流保護、短路保護（打嗝模式）、熱關斷等
• ?軟啟動?：內置軟啟動電路，減少啟動時的浪涌電流
• ?小型封裝?：SOT-23封裝，適合空間受限的應用

應用領域

• 主要家電
• PLC（可編程邏輯控制器）、DCS（分布式控制系統）、PAC（可編程自動化控制器）
• 智能電表
• 電源分配系統

功能描述

控制與調節

• ?固定頻率峰值電流模式控制?：通過調整占空比來穩定輸出電壓
• ?輸出電壓調節?：通過外部電阻分壓器設置輸出電壓
• ?軟啟動?：內置軟啟動電路，防止啟動時的浪涌電流損壞電源或負載

保護機制

• ?過流保護?：循環限流和打嗝模式保護，防止持續過流損壞轉換器
• ?短路保護?：檢測到短路時進入打嗝模式，減少功率損耗并防止過熱
• ?熱關斷?：內部熱傳感器監測結溫，超過設定值時自動關斷以保護轉換器

可配置性

• ?開關頻率?：提供400kHz和1.1MHz兩種固定頻率選項，支持不同的應用需求
• ?工作模式?：可選擇PFM模式以優化輕載效率，或選擇FPWM模式以獲得更低的輸出電壓紋波

應用指南

典型應用電路

• 提供詳細的典型應用電路圖，包括輸入/輸出電容、電感、反饋電阻等的選擇建議
• 支持使用小尺寸、低ESR的陶瓷電容器以優化性能

布局與熱設計

• 強調布局對性能的重要性，提供布局指南以減少寄生電感和EMI
• 推薦使用多層PCB設計，并在關鍵組件下方放置GND平面以提高熱性能

文檔與支持

• 提供詳細的數據手冊，包括電氣特性、功能框圖、應用曲線和布局指南
• 支持使用TI的WEBENCH? Power Designer進行自定義設計，簡化設計流程
• TI E2E?支持論壇提供快速、經驗證的設計幫助和解決方案

LMR51406以其寬輸入電壓范圍、高效率、多種保護功能和易用性，成為嚴苛工業應用的理想電源解決方案。
