Analog Devices Inc. MAX18002超聲波升壓轉換器是一款高性能集成電路，具有0.5V至5.5V輸入電壓范圍和3.6A開關電流限制。MAX18002在低負載下工作在超聲波模式 (USM)（FSW典型值為29kHz），在較高負載電流下轉換到跳躍模式和連續導通模式 (CCM)。當輸入電壓高于輸出電壓時，該器件工作在直通模式。輸出電壓可在2.5V和5.5V之間改變（VOUT > 5V時USM被禁用），使用單個RSEL電阻器改變。該1.07mm x 1.57mm、6焊球晶圓級封裝 (WLP) 元件具有True Shutdown?模式，在EN引腳被拉低時，斷開VIN 和VOUT 。在VOUT < 0.5V時短路保護電路將電流限制為700mA，在故障消除時自動重啟器件。當結溫超過+165°C（典型值）時，熱關斷保護禁用器件。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX18002超聲波升壓轉換器數據手冊.pdf

特性

• 0.5V至5.5V輸入電壓
• 1.8V最低啟動電壓
• 2.5V到5.5V（步進為100mV）輸出電壓
• 3.6A逐周期電感器電流限制
• 當VIN > VOUT 時，自動進入直通模式
• 超聲波模式（FSW典型值為29kHz）緩解輕載操作時的聲學可聽干擾
• 95%峰值效率（3.6V IN ，5V OUT ）
• True-shutdown模式：
  • 7nA關斷電流
  • 輸出與輸入斷開，無正向或反向電流
• 輸出短路保護
• 熱關斷保護
• 1.07mm x 1.57mm、0.5mm間距、6焊球WLP
• 工作溫度范圍：-40°C至+125°C

應用

• 可穿戴應用
• 物聯網應用
• 電池供電應用
• 便攜式設備
• 計量應用

簡化應用圖

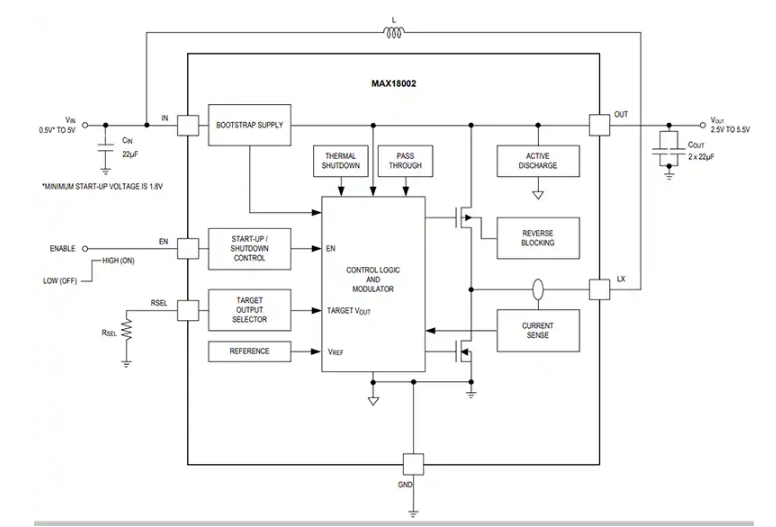

簡化框圖
